7-17
7
Будьте осторожным при спуске по рыхлым или скользким грун-
там. На таких грунтовых поверхностях тормозная способность и
сила тяги существенно снижаются. Неправильная техника тормо-
жения приведет к потере сцепления колес с грунтом.
В режиме полного привода все колеса взаимосвязаны трансмис-
сией, поэтому использование любого тормоза будет блокировать
все колеса. Если включен полный привод, избегайте резкого тор-
можения передними или задними колесами, так как колеса, нахо-
дящиеся на верхней стороне склона, могут оторваться от земли.
Плавно тормозите передними и задними колесами.

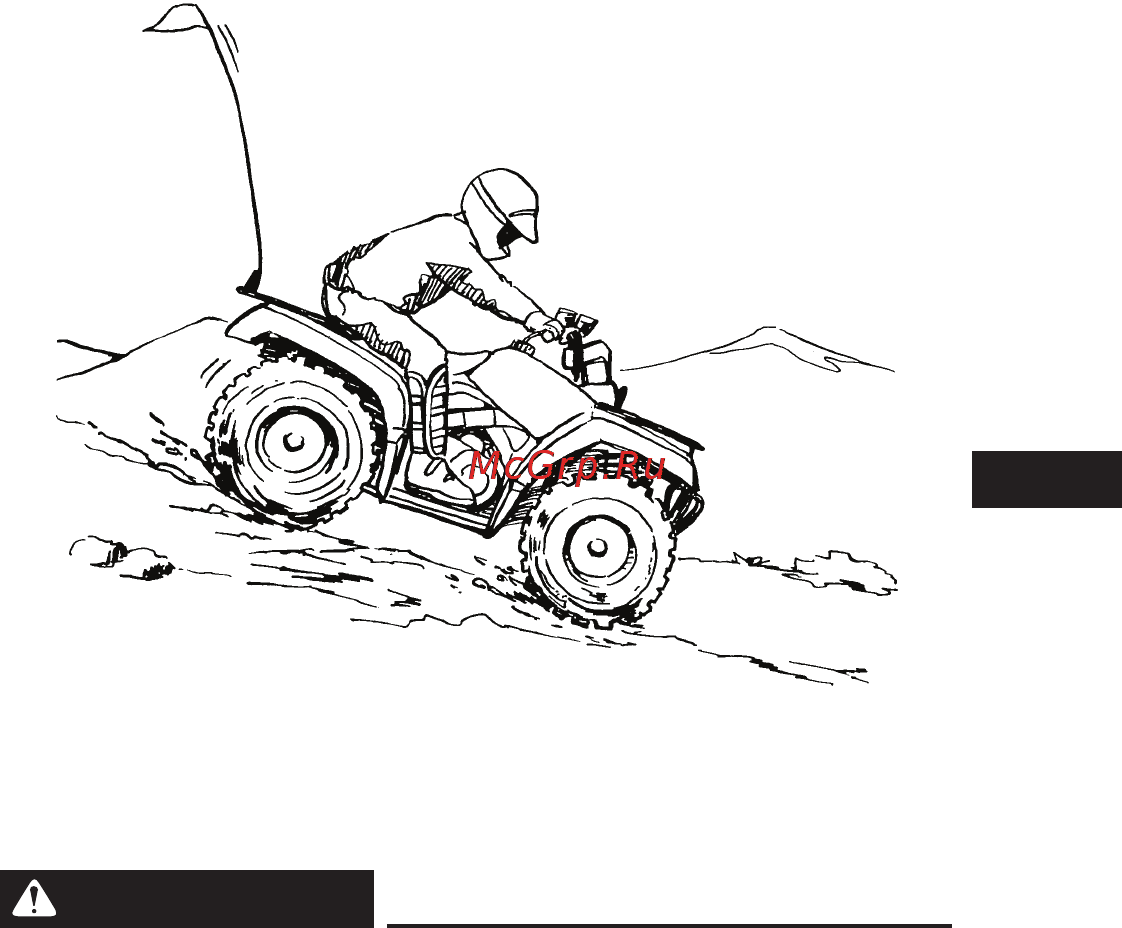

По возможности спускайтесь параллельно линии склона.
Избегайте спусков под углом к склону, так как при этом мото-
вездеход может сильно накрениться и опрокинуться. Тщательно
выбирайте траекторию движения и съезжайте на такой скорости,
чтобы успеть среагировать на неожиданно возникающие препят-
ствия.
ДВИЖЕНИЕ ПОПЕРЕК СКЛОНА
EWB01632
ПРЕДОСТЕРЕЖЕНИЕ
Неправильная техника движения поперек склона или разворота
на холме может привести к опрокидыванию и потере управления.
• Используйте специальную технику, описанную в данном Руко-
водстве по эксплуатации.
• Избегайте склонов с чрезмерно скользкими или рыхлыми по-
верхностями.
• По возможности избегайте движения поперек крутых склонов.
Правильно
