Свободный ход троса привода дроссельной заслонки должен со-
ставлять 3,0–5,0 мм со стороны рукоятки акселератора. Периоди-
чески проверяйте свободный ход рычага сцепления и при необхо-
димости регулируйте его указанным ниже образом.
1. Сдвиньте резиновый защитный колпачок.
2. Ослабьте контргайку 1.

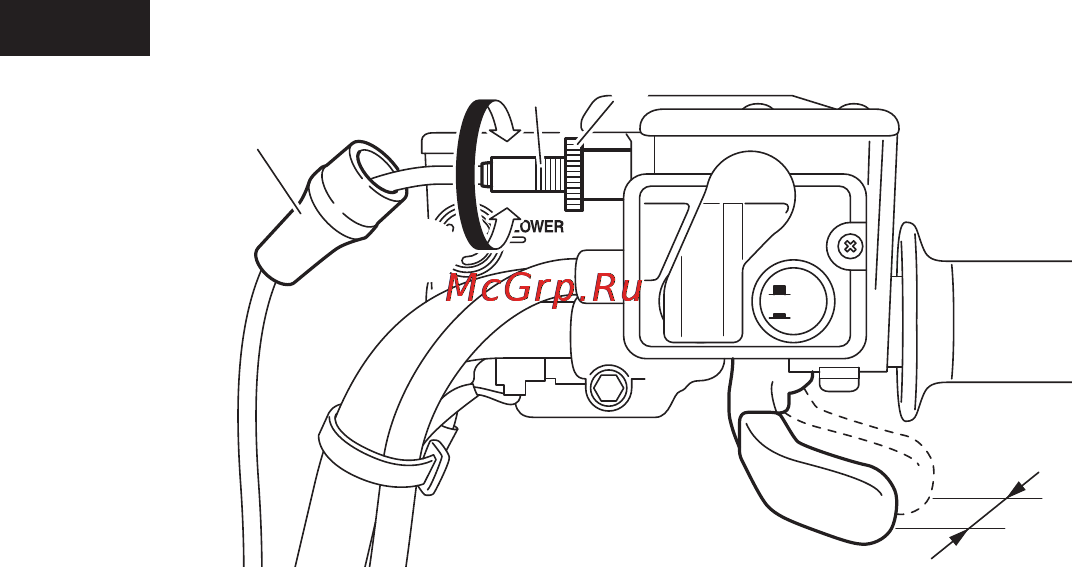

3. Для увеличения свободного хода троса привода дроссельной
заслонки поворачивайте регулировочную гайку в направ-
лении (a). Для уменьшения свободного хода троса привода
дроссельной заслонки поворачивайте регулировочную гайку
в направлении (b).
2WD
4WD
32
1
4
(b)
(a)
1. Резиновый защитный колпачок
2. Контргайка
3. Регулировочный винт свободного хода троса привода дроссельной за-
слонки
4. Свободный ход троса привода дроссельной заслонки
4. Затяните контргайку.
5. Сдвиньте резиновый защитный колпачок в исходное положе-
ние.
EBU24060
Зазоры в клапанном механизме
Зазоры в клапанном механизме изменяются в процессе эксплуа-
тации, приводя к неправильному газораспределению и повы-
шенному шуму двигателя. Чтобы этого не случилось, зазоры в
клапанном механизме должны регулироваться дилерской органи-
зацией компании Yamaha в указанные в таблице периодического
обслуживания и смазки интервалы времени.
EBU24071
Регулировка троса системы фиксации рычага
коробки передач
Трос фиксации рычага коробки передач в выбранном положении
со временем растяги вается, что может привести к неправильной
работе системы. Трос фиксации рычага коробки передач должен
проверяться и, при необходимости, регулироваться официаль-
ным дилером компании Yamaha в соответствии с указанными в
таблице периодического обслуживания и смазки интервалами
времени.
EBU29601
Тормоза
Замена деталей тормозной системы требует профессиональных
знаний. Обслуживание тормозов необходимо выполнять у офи-
циального представителя компании Yamaha.
