8
8-52
EBU24230
Пыльники шрусов
Пыльники необходимо проверять на наличие повреждений в
указанные в таблице периодического обслуживания и смазки ин-
тервалы времени. Проверьте пыльники на наличие разрывов или
других повреждений. При обнаружении повреждения обратитесь
к официальному дилеру компании Yamaha для замены.
11

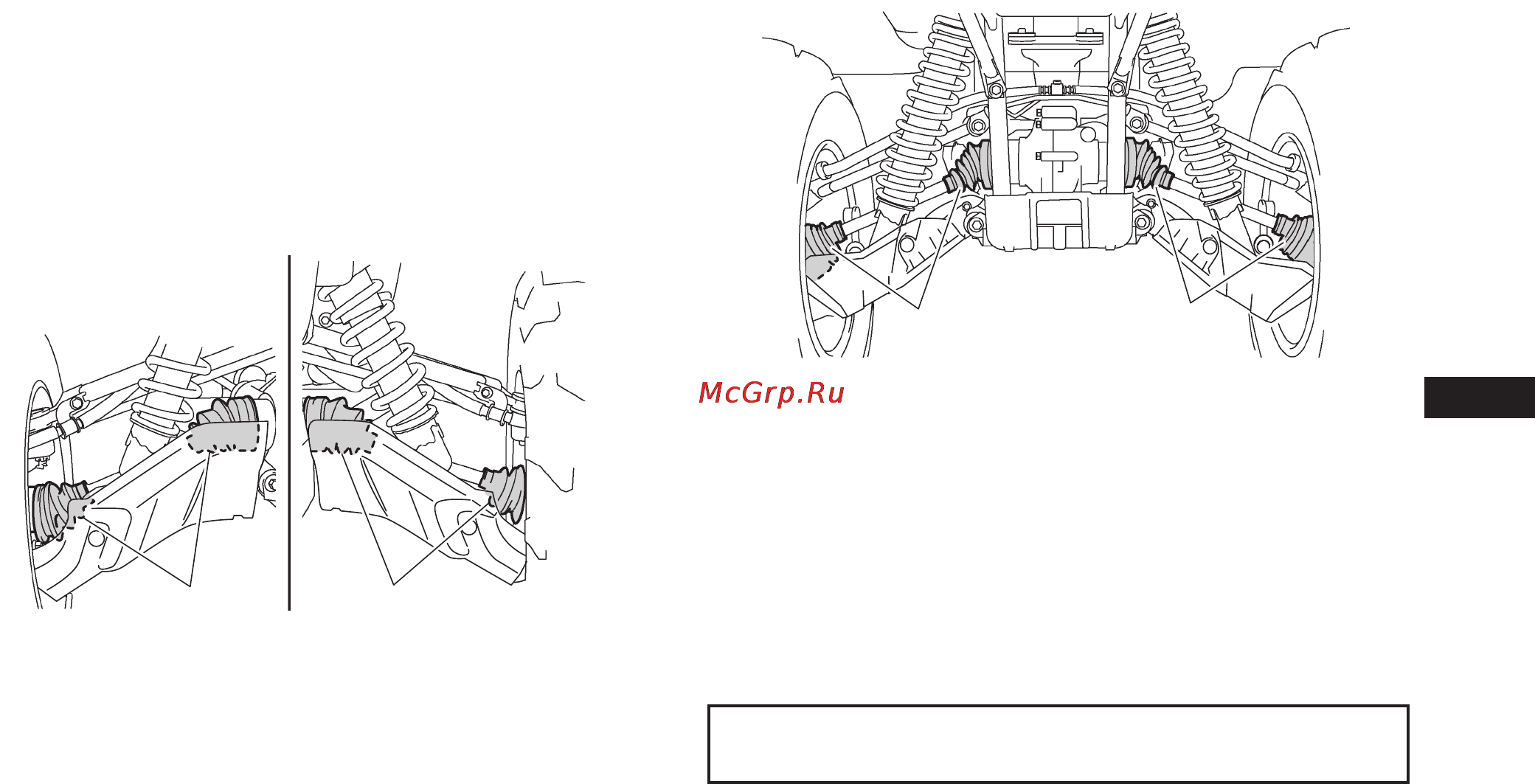

1. Пыльник передних валов (с каждой стороны)
1
1
1. Пыльник задних валов (с каждой стороны)
EBU24901
Проверка и смазка тросов
Перед каждой поездкой должны проверяться функционирование
и состояние тросов; тросы и наконечники тросов должны сма-
зываться при необходимости. Если трос поврежден или не пере-
мещается плавно, обратитесь к дилеру компании Yamaha для его
проверки или замены.
Рекомендуемая смазка:
моторное масло
