8
8-51

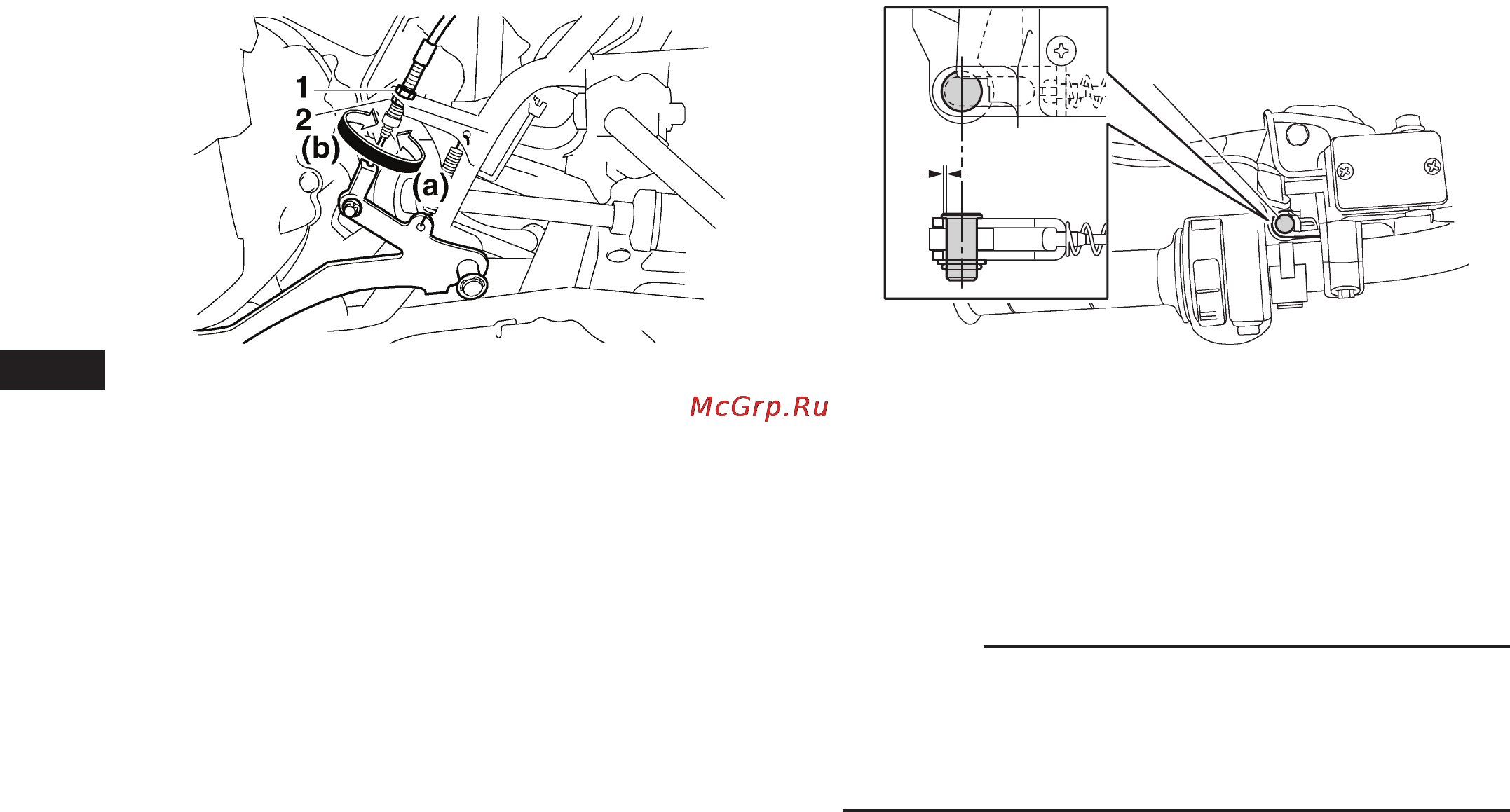

1. Контргайка
2. Регулировочная гайка свободного хода педали тормоза
4. Затяните контргайку.
5.
После настройки в замке для троса тормозной педали должен
оставаться небольшой свободный ход, как показано на рисун-
ке. Если свободный ход отсутствует, повторите шаги 2–4.
1
2
1. Замок для троса тормозной педали
2. Небольшой свободный ход
6. Установите панель.
Если вы не можете самостоятельно добиться установки пра-
вильного свободного хода, обратитесь к официальному дилеру
Yamaha для настройки.
ПРИМЕЧАНИЕ
При регулировке свободного хода рычага заднего тормоза:
• убедитесь, что педаль тормоза не находится в нажатом поло-
жении;
• убедитесь в неподвижности педали тормоза и рычага заднего
тормоза.
