4-9
4
ПРИМЕЧАНИЕ

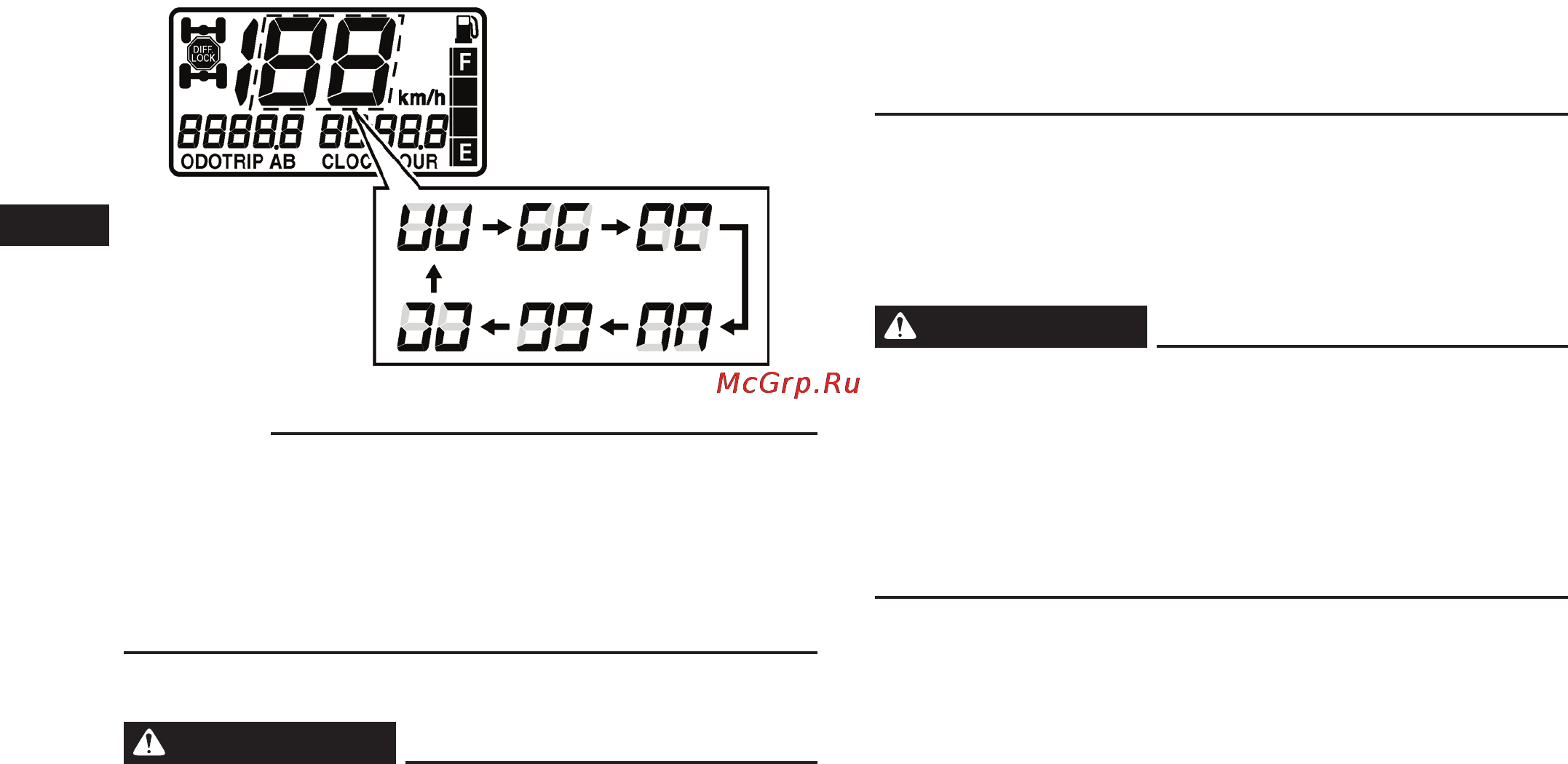

Если ограничитель частоты вращения двигателя включен, а на
дисплее высвечивается индикация спидометра как показано на
иллюстрации, то это может говорить о неисправности электриче-
ской системы. В этом случае рекомендуется как можно быстрее
обратиться к официальному дилеру компании Yamaha для устра-
нения неисправности.
EWB00150
ПРЕДОСТЕРЕЖЕНИЕ
При включенном полном приводе и включенной блокировке
дифференциала рекомендуется двигаться на малой скорости,
а маневрирование начинать заблаговременно. При включенной
блокировке дифференциала все колеса вращаются с одинаковой
частотой, поэтому осуществлять поворот в этом случае значи-
тельно труднее.
С увеличением скорости будет увеличиваться и сила, необходи-
мая для поворота. Вы можете потерять контроль над управлени-
ем или попасть в аварию, если не сможете выполнить поворот с
достаточной точностью для текущей скорости.
EBU26606
Переключатель между режимами «2WD» (задний привод)
и «4WD» (полный привод)
EWB00163
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно останавливайте мотовездеход перед тем, как пере-
ключить режим привода трансмиссии. При некоторых обстоя-
тельствах поведение мотовездехода в режимах «2WD» и «4WD»
значительно отличается. После переключения с одного режима
на другой во время движения поведение мотовездехода может
резко измениться. Это может отвлечь водителя, в результате
чего возрастет риск потери управления и аварии.
На мотовездеходе установлен переключатель между полным при-
водом и приводом на два колеса. Выбирайте режим работы транс-
миссии в зависимости от внешних условий:
• «2WD» (режим привода на два колеса): крутящий момент пе-
редается на задние колеса.
