8-23
8
ПРИМЕЧАНИЕ
Если цвет свечи зажигания заметно отличается, это может озна-
чать неисправность двигателя. Не пытайтесь диагностировать эту
проблему самостоятельно. Вместо этого обратитесь к официаль-
ному дилеру компании Yamaha для проверки мотовездехода.
2. Проверьте отсутствие на свече зажигания признаков эрозии
электродов и избыточных отложений и нагара и при необхо-
димости замените свечу.
Рекомендуемые свечи зажигания:
NGK/LMAR6A-9
3. Измерьте при помощи набора щупов зазор между электро-
дами свечи зажигания и при необходимости отрегулируйте
его.

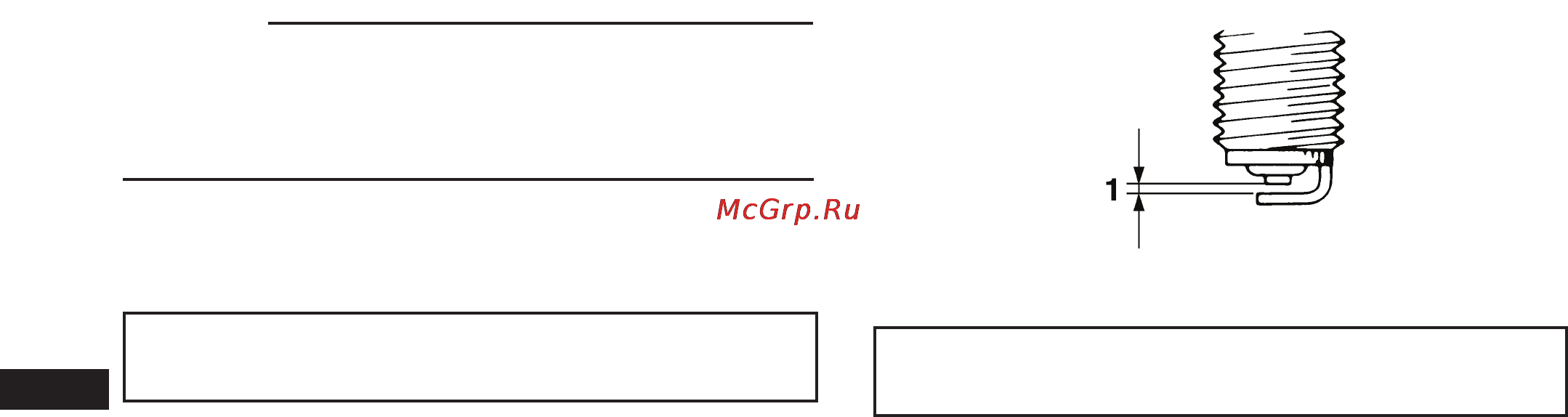

1. Зазор между электродами свечи зажигания
Зазор между электродами свечи зажигания:
0,8–0,9 мм
Установка свечи зажигания
1. Очистите поверхность шайбы свечи зажигания и сопрягае-
мую поверхность, затем вытрите все загрязнения с высоко-
вольтных проводов.
2. Установите свечу зажигания при помощи свечного ключа и
затяните ее рекомендованным моментом.
