4-5
4
EBU27298

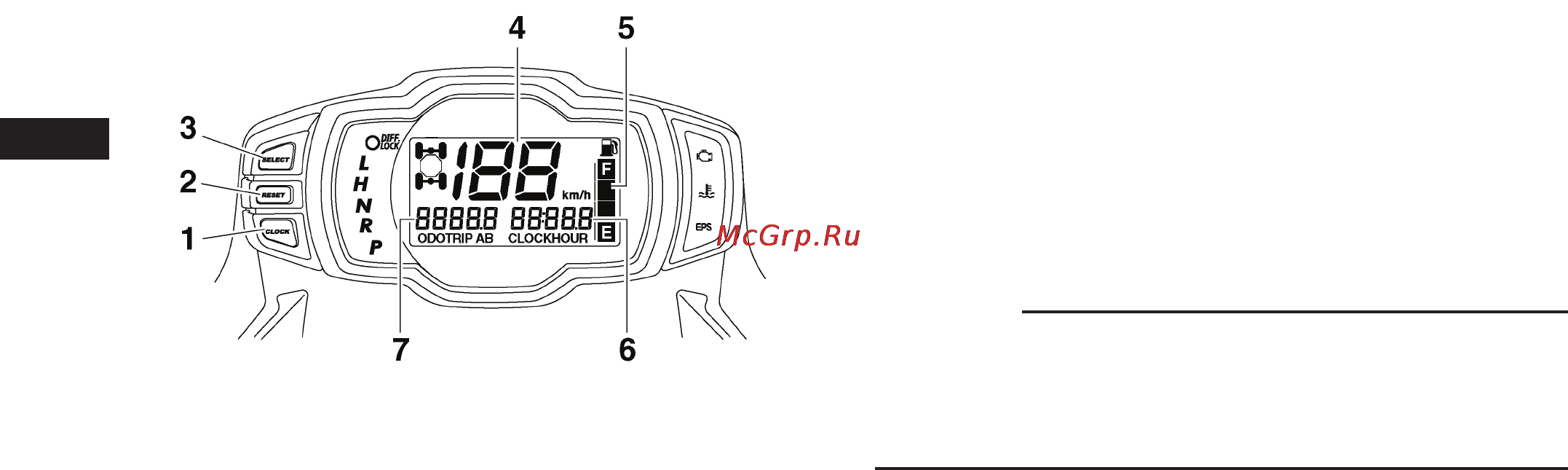

Многофункциональная панель приборов
1. Кнопка часов «CLOCK»
2. Кнопка сброса «RESET»
3. Кнопка выбора «SELECT»
4. Спидометр
5. Указатель уровня топлива
6. Часы / счетчик моточасов
7. Одометр / Счетчик пути «А» / Счетчик пути «B»
В оснащение многофункциональной панели входят:
• спидометр (показывает скорость движения);
• одометр (показывает общий пробег);
• два счетчика пути (показывают пробег после последнего об-
нуления);
• часы;
• счетчик моточасов (показывает общее время наработки дви-
гателя);
• указатель уровня топлива;
• устройство самодиагностики.
Режимы одометра и счетчика пути
Нажатие кнопки выбора «SELECT» переключает индикацию дис-
плея между режимами одометра «ODO» и счетчиков пути «TRIP
А» и «TRIP В» в следующей последовательности: ODO (одометр)
→
TRIP A (счетчик А)
→
TRIP B (счетчик В)
→
ODO (Одометр)
Для обнуления показаний счетчика пути выберите нужный режим
кнопкой выбора, а затем нажмите и удерживайте кнопку сброса
не менее трех секунд. Счетчиком пути можно пользоваться для
того, чтобы оценить, какое расстояние можно проехать с полным
баком горючего. Эта информация позволит вам планировать
остановки для заправки.
ПРИМЕЧАНИЕ
Для того чтобы переключиться между режимами показания спи-
дометра «mph» (миль/час) и «km/h» (км/час) необходимо нажать
кнопку выбора и, удерживая ее нажатой, повернуть ключ зажига-
ния в положение «ON».
Режим часов
Нажатие кнопки часов переключает индикацию дисплея между
режимами часов и счетчика моточасов в следующей последо-
вательности: CLOCK (часы) HOUR (счетчик моточасов) CLOCK
(часы).
