Для установки времени:
1. Переключите дисплей в режим часов.
2. Нажмите кнопки выбора и сброса одновременно и удержи-
вайте их в течение 3 секунд.
3. Когда начнет мигать разряд часов, нажимайте кнопку сброса
для установки показаний часов.
4. Нажмите кнопку выбора, чтобы перейти к разряду минут.
5. Нажимайте кнопку сброса для установки показаний минут.
6. Для запуска часов однократно нажмите и отпустите кнопку
выбора.
Указатель уровня топлива
Указатель уровня топлива отображает количество бензина в то-
пливном баке. Сегменты указателя исчезают с дисплея в последо-
вательности от «F» (полный) до «E» (пустой) по мере уменьшения
уровня бензина в баке. Когда потухнет сегмент «E» и замигает
сигнальная лампочка уровня топлива, вам необходимо как можно
быстрее дозаправиться.
ПРИМЕЧАНИЕ
Указатель уровня топлива данной модели оборудован системой
самодиагностики. При нарушении электрической схемы все сег-
менты указателя, а также сигнальная лампочка низкого уров-
ня топлива начнут мигать. В таком случае обратитесь к дилеру
Yamaha для проверки электрической схемы.

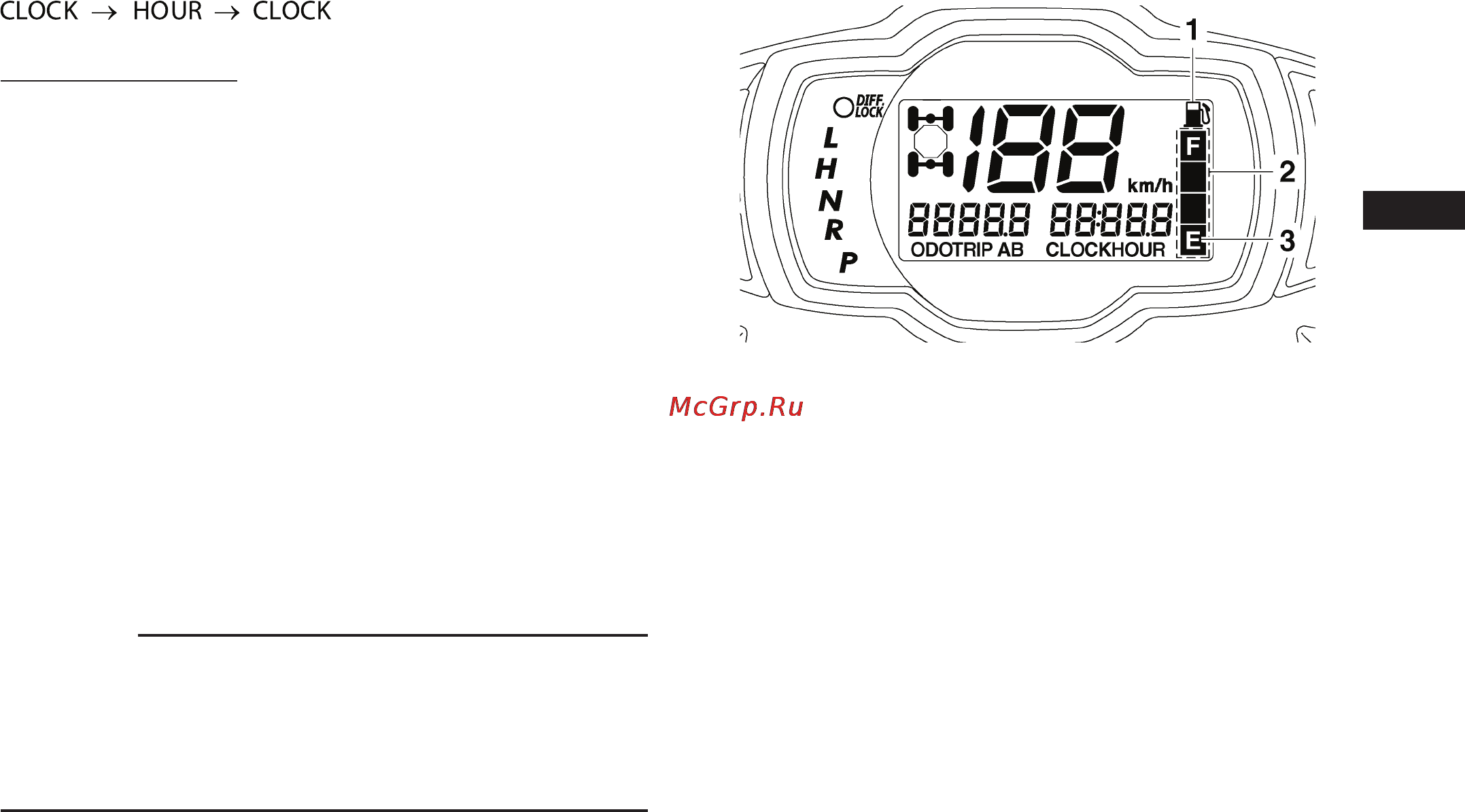

1. Сигнальная лампочка уровня топлива
2. Указатель уровня топлива
3. Сегмент «Е»
