8
8-57
4. Отключите сначала отрицательную клемму аккумулятора,
затем положительную. ПРЕДУПРЕЖДЕНИЕ: При демонтаже
аккумулятора обязательно поворачивайте замок зажигания
в нерабочее положение. Всегда отключайте первой отрица-
тельную клемму аккумулятора, положительную – только по-
сле отрицательной. [ECB01001]

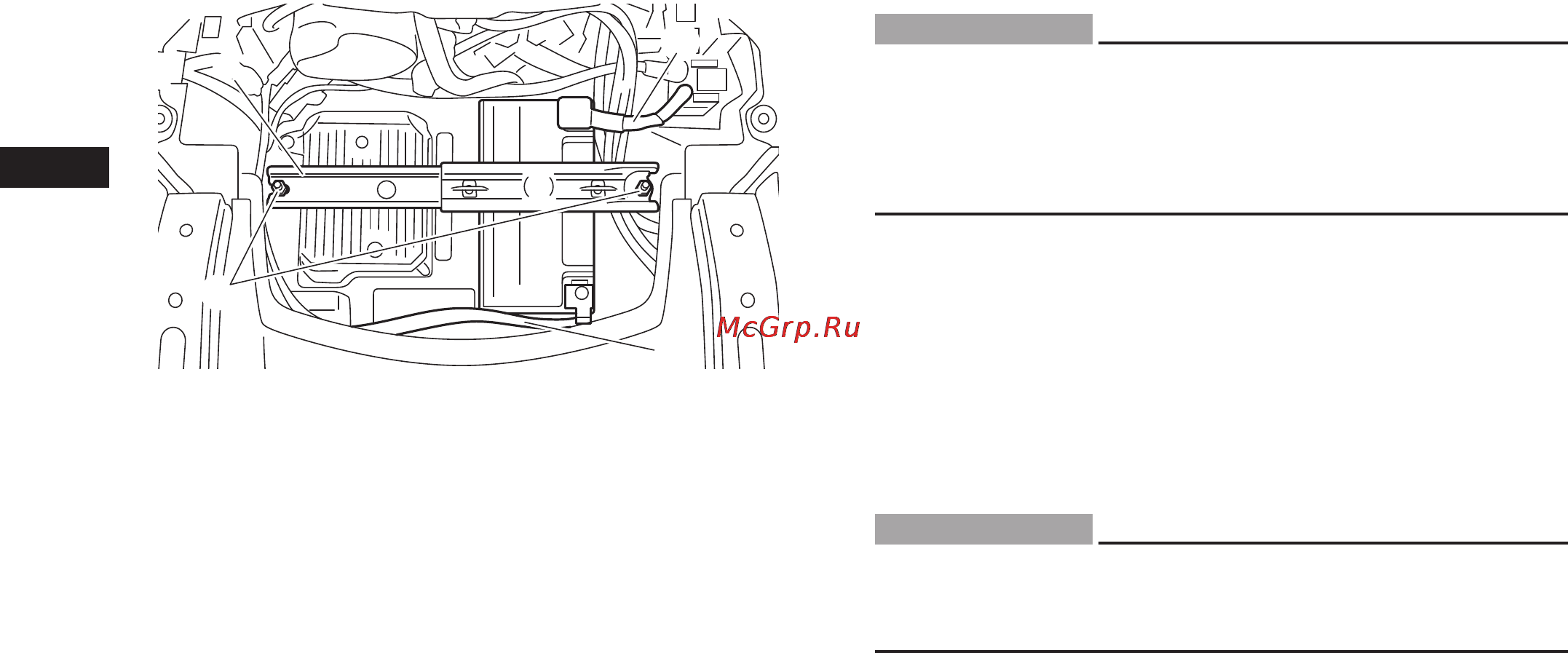

1
2
4
3
1. Крепежная планка аккумулятора
2. Гайки
3. Отрицательная клемма аккумулятора (черная)
4. Положительная клемма аккумулятора (красная)
5. Извлеките аккумуляторную батарею из отсека.
Зарядка аккумуляторной батареи
При подозрении на разряд аккумуляторной батареи как мож-
но скорее обратитесь к дилеру Yamaha для ее зарядки. Имейте
в виду, что аккумуляторная батарея разряжается быстрее, если
на мотовездеходе установлено дополнительно электрооборудо-
вание.
ECB00931
ПРЕДУПРЕЖДЕНИЕ
Для зарядки герметизированных аккумуляторных свинцово-
кислотных батарей с клапаном сброса (VRLA) требуются специ-
альные зарядные устройства постоянного напряжения. Использо-
вание обычного зарядного устройства повредит аккумуляторную
батарею.
Хранение аккумуляторной батареи
• Если мотовездеход не используется более месяца, снимите ак-
кумуляторную батарею, полностью зарядите ее и поместите в
сухое прохладное место.
• Если аккумуляторной батарее предстоит хранение сроком бо-
лее двух месяцев, проверяйте ее состояние не реже одного
раза в месяц и полностью заряжайте ее при необходимости.
ECB00940
ПРЕДУПРЕЖДЕНИЕ
Всегда храните аккумуляторную батарею заряженной. Хранение
разряженной аккумуляторной батареи может привести к ее пол-
ному разрушению.
