8
8-54
EBU28832
Проверка и смазка педали тормоза
Функционирование педали тормоза следует проверять перед
каждой поездкой, а ось педали следует смазывать по мере не-
обходимости.
ПРИМЕЧАНИЕ
Для того чтобы получить доступ к оси педали тормоза, снимите
панель H (см. стр. 8–10).
Рекомендуемая смазка:
смазка на основе литиевого мыла
EBU24963

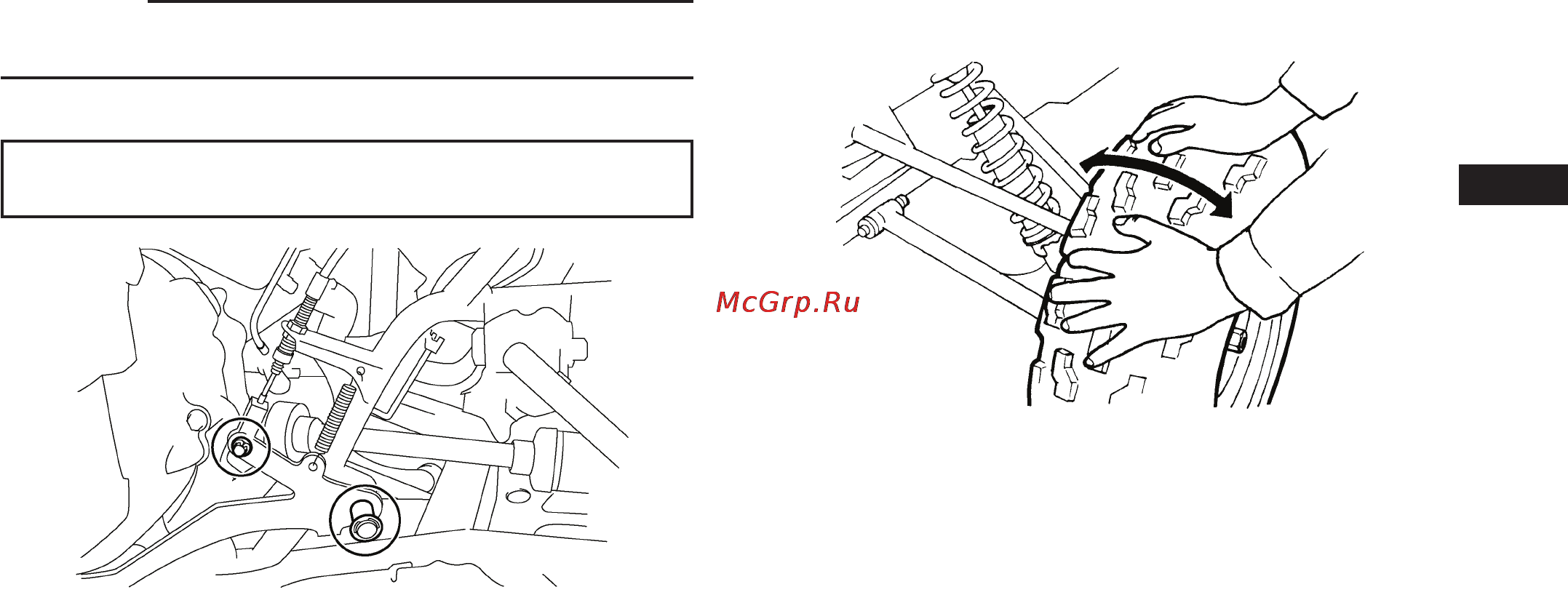

Проверка подшипников колес
Передние и задние подшипники колес подлежат проверке в ука-
занные в таблице периодического обслуживания и смазки ин-
тервалы времени. При наличии зазора в ступице колеса или при
неплавном его вращении, обратитесь к официальному дилеру
компании Yamaha для проверки подшипников колес.
EBU25021
Проверка втулок стабилизатора
Втулки стабилизатора необходимо проверять на наличие разры-
вов или других повреждений в указанные в таблице периодиче-
ского обслуживания и смазки интервалы времени.
Для замены втулок стабилизатора обращайтесь в дилерский
центр Yamaha.
