Yamaha YFM700FWAD (2012) [32/168] Устройство самодиагностики
![Yamaha YFM700FWAD (2012) [32/168] Устройство самодиагностики](/views2/1121821/page32/bg20.png)
4-7
4
Устройство самодиагностики

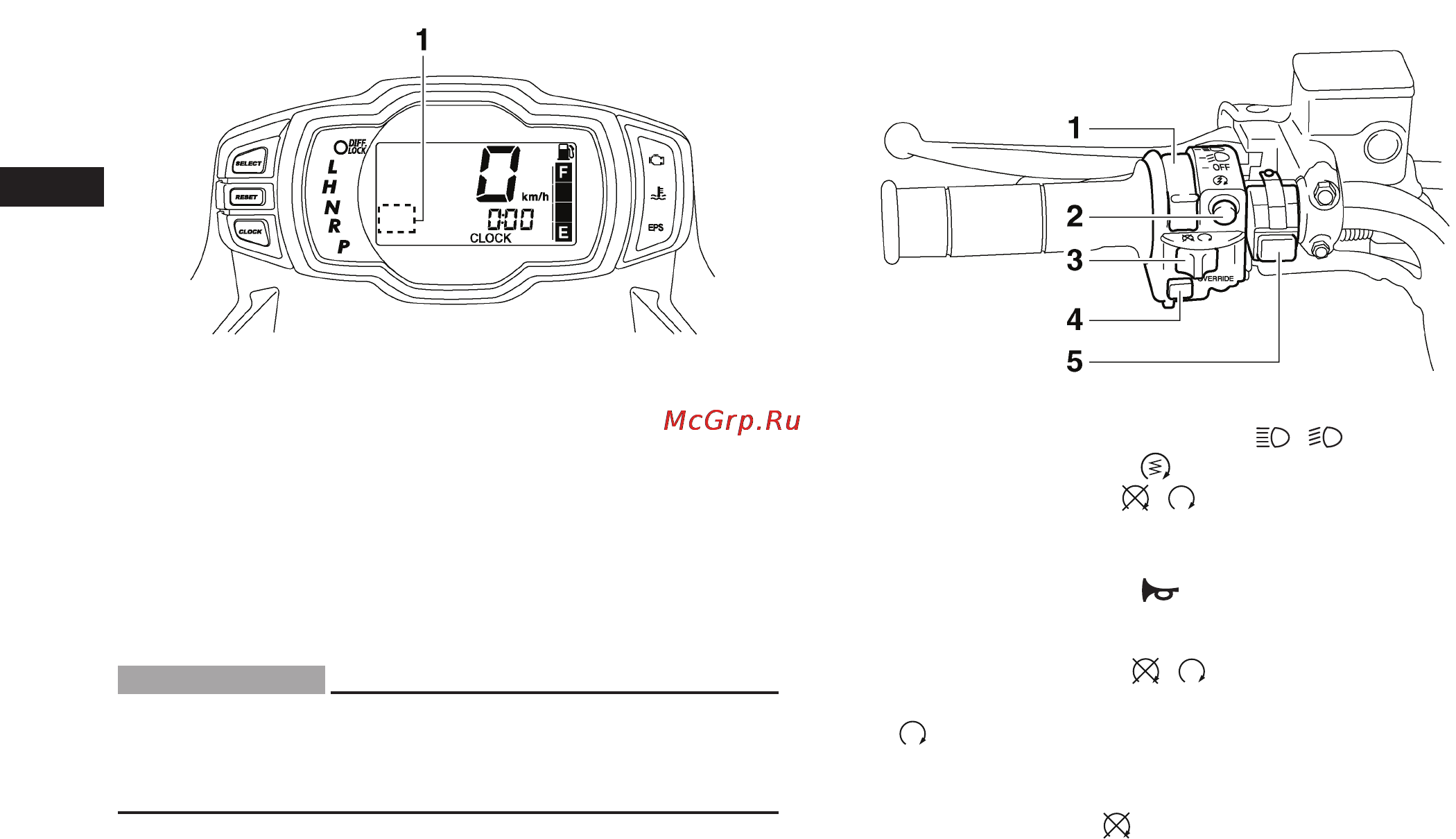

1. Дисплей кода ошибки
Данная модель мотовездехода оснащается устройством самоди-
агностики для проверки различных электрических схем.
Если какая-либо электросхема выйдет из строя, на многофункци-
ональной панели приборов отобразится двузначный код ошибки.
Если на многофункциональной панели приборов появился код
ошибки, запишите ее номер и обратитесь к дилеру Yamaha для
проверки мотовездехода.
ECB00811
ПРЕДУПРЕЖДЕНИЕ
Если на многофункциональной панели приборов появился код
ошибки, как можно скорее доставьте ваш мотовездеход в сервис-
ную службу во избежание возможных повреждений двигателя.
EBU18061
Рулевые переключатели
1. Выключатель световой сигнализации « / / OFF»
2. Кнопка запуска двигателя «
»
3. Выключатель двигателя «
/
»
4. Выключатель ограничителя частоты вращения двигателя
«OVERRIDE»
5. Кнопка звукового сигнала « »
EBU18080
Выключатель двигателя «
/
»
Перед запуском двигателя установите переключатель в положе-
ние «
». При помощи выключателя зажигания можно заглу-
шить двигатель. Используйте этот выключатель только в чрезвы-
чайных ситуациях. Двигатель не запустится, если выключатель
установлен в положение «
».
