Yamaha YFM700FWAD (2012) [135/168] Задний тормоз
![Yamaha YFM700FWAD (2012) [135/168] Задний тормоз](/views2/1121821/page135/bg87.png)
8
8-48
Передний тормоз
2WD
4WD
1

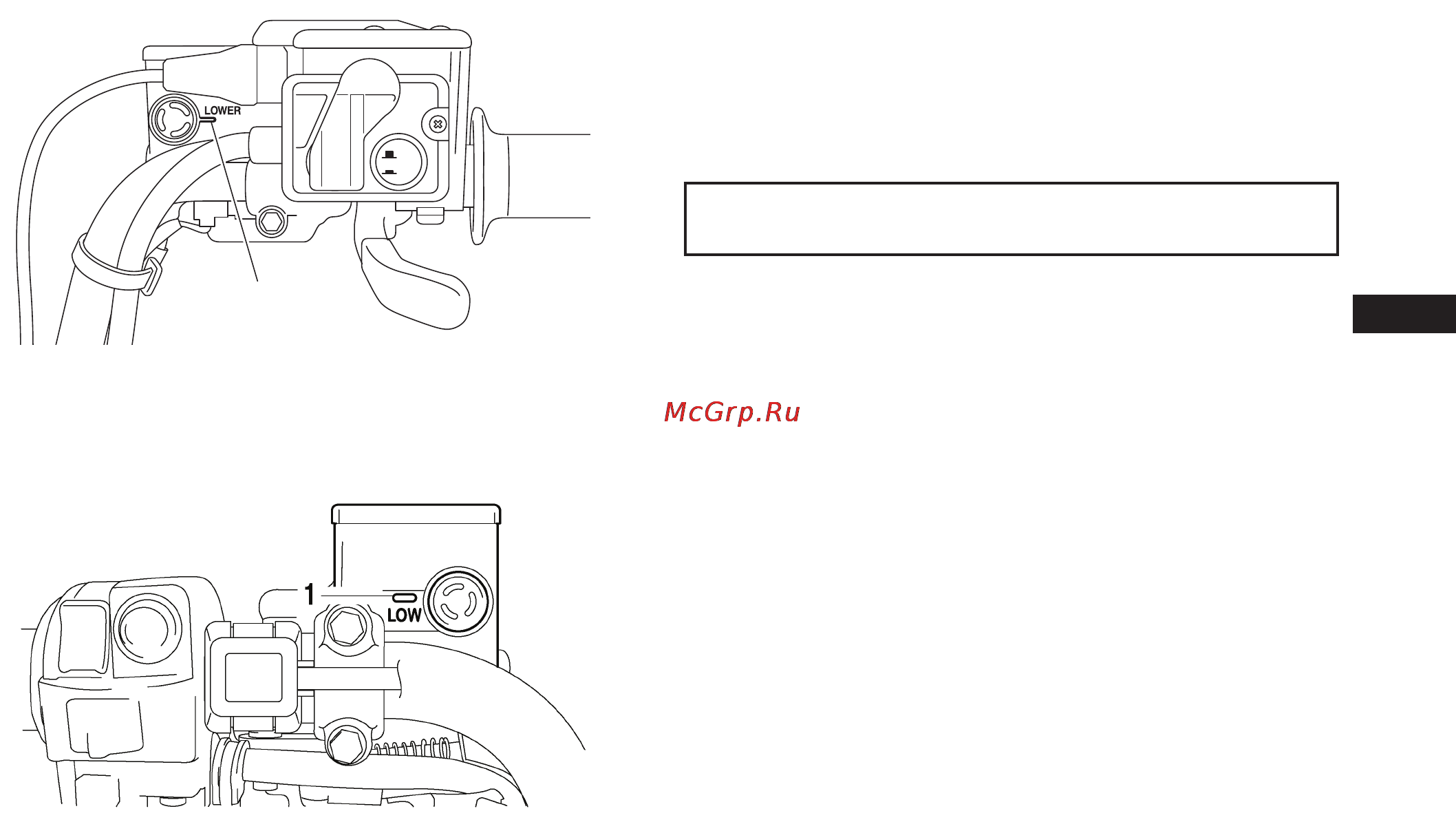

1. Отметка минимального уровня
Задний тормоз
1. Отметка минимального уровня
Соблюдайте следующие меры предосторожности:
• Проверку уровня тормозной жидкости проводите на располо-
женном горизонтально бачке.
• Используйте тормозную жидкость только рекомендованного
типа. В противном случае возможно повреждение резиновых
уплотнений, что приведет к протечкам и ухудшению эффек-
тивности тормозной системы.
Рекомендованная тормозная жидкость:
DOT 4
• При замене используйте тормозную жидкость того же типа.
Результатом смешивания жидкостей разного типа может
явиться пагубная химическая реакция, приводящая к ненор-
мальному функционированию тормозов.
• Следите, чтобы во время заправки жидкости в бачок не попала
вода. Вода может заметно понизить значение точки кипения
жидкости и привести к образованию паровых пробок.
• Тормозная жидкость может повредить окрашенные поверхно-
сти и детали из пластика.
• Немедленно вытрите пролитую жидкость.Постепенное по-
нижение уровня тормозной жидкости по мере износа тор-
мозных колодок является нормальным. Однако если уровень
тормозной жидкости понизился внезапно, обратитесь к дилеру
Yamaha для выяснения причины.
