EWB02571
ПРЕДОСТЕРЕЖЕНИЕ
Движение на мотовездеходе с неправильно обслуживаемыми или
плохо отрегулированными тормозами может привести к сниже-
нию эффективности торможения, что может окончиться аварией.
EBU27470
Проверка передних и задних тормозных колодок
Передние и задние тормозные колодки подлежат проверке на
износ в указанные в таблице периодического обслуживания и
смазки интервалы времени. Каждая тормозная колодка имеет
специальную канавку-индикатор износа, благодаря которой для
проверки колодки не нужно разбирать тормозной механизм. Если
тормозная колодка износилась до такой степени, что канавки-
индикатора почти не видно, обратитесь к дилеру компании
Yamaha для замены тормозных колодок комплектом.
ПРИМЕЧАНИЕ
Для осмотра тормозных колодок необходимо снять колеса (см.
стр. 8-64).

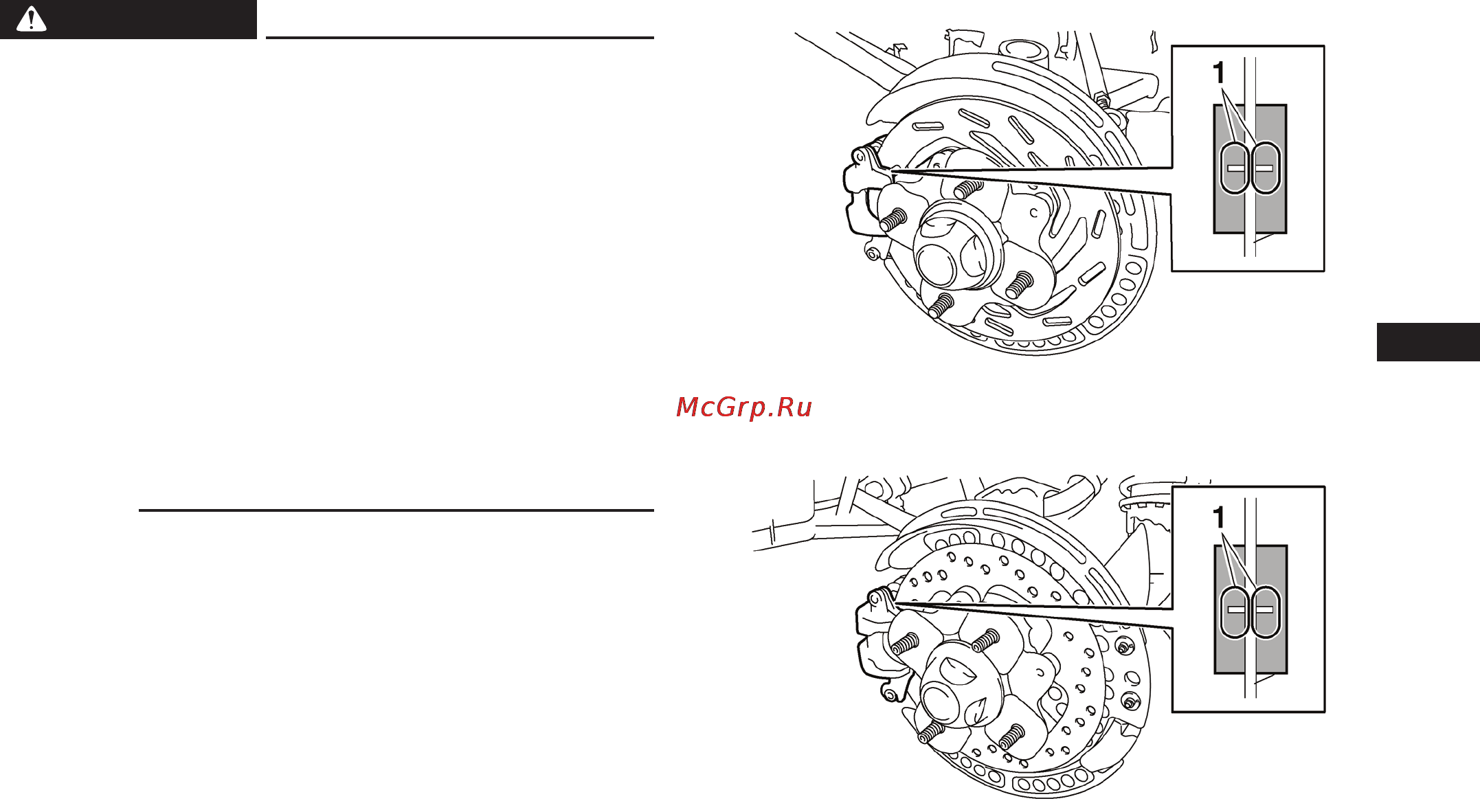

Передние тормоза
1. Канавка-индикатор износа
Задние тормоза
1. Канавка-индикатор износа
