8
8-59
EBU27751
Замена плавких предохранителей

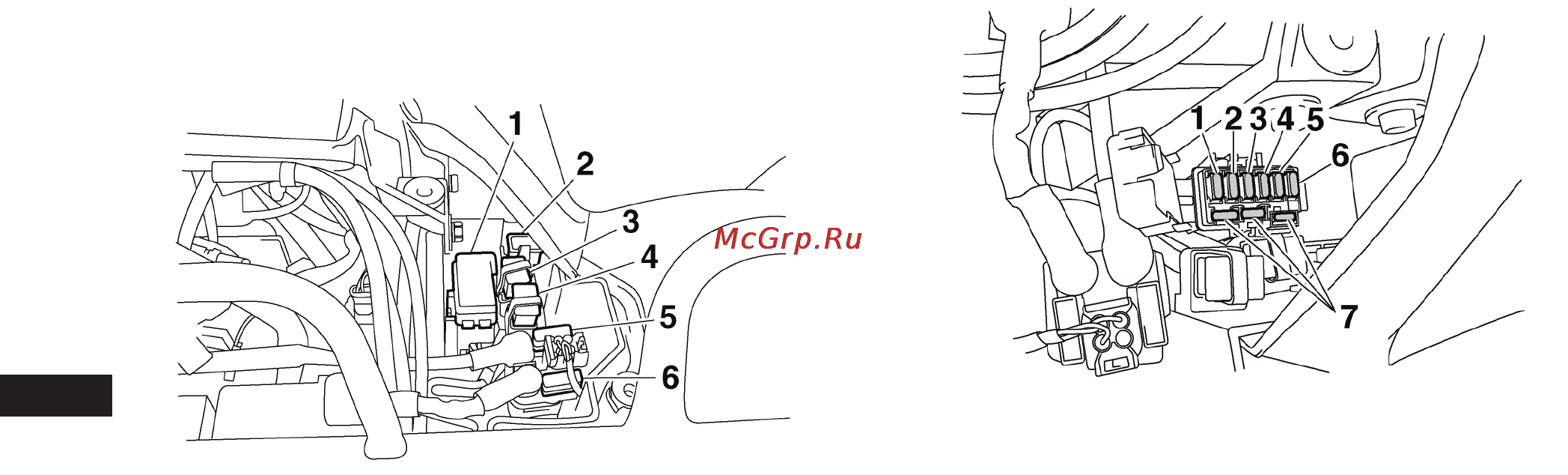

1. Блок плавких предохранителей
2. Запасной предохранитель главный / системы электроусиления руля
3. Главный предохранитель
4. Предохранитель системы электроусиления руля
5. Запасной предохранитель системы впрыска топлива
6. Предохранитель системы впрыска топлива
1. Предохранитель системы зажигания
2. Предохранитель фар
3. Предохранитель электромотора муфты включения режима полного
привода
4. Предохранитель радиаторного вентилятора
5. Предохранитель системы аварийной сигнализации
6. Предохранитель дополнительной розетки постоянного тока
7. Запасной предохранитель
Главный предохранитель, предохранитель системы впрыска то-
плива, предохранитель системы электроусиления руля и коробка
предохранителей расположены за панелью A (см. стр. 8-10).
При перегорании плавкого предохранителя замените его следую-
щим образом:
1. Поверните ключ зажигания в положение «OFF» [Выкл.] и вы-
ключите все электрические приборы.
