4-21
4

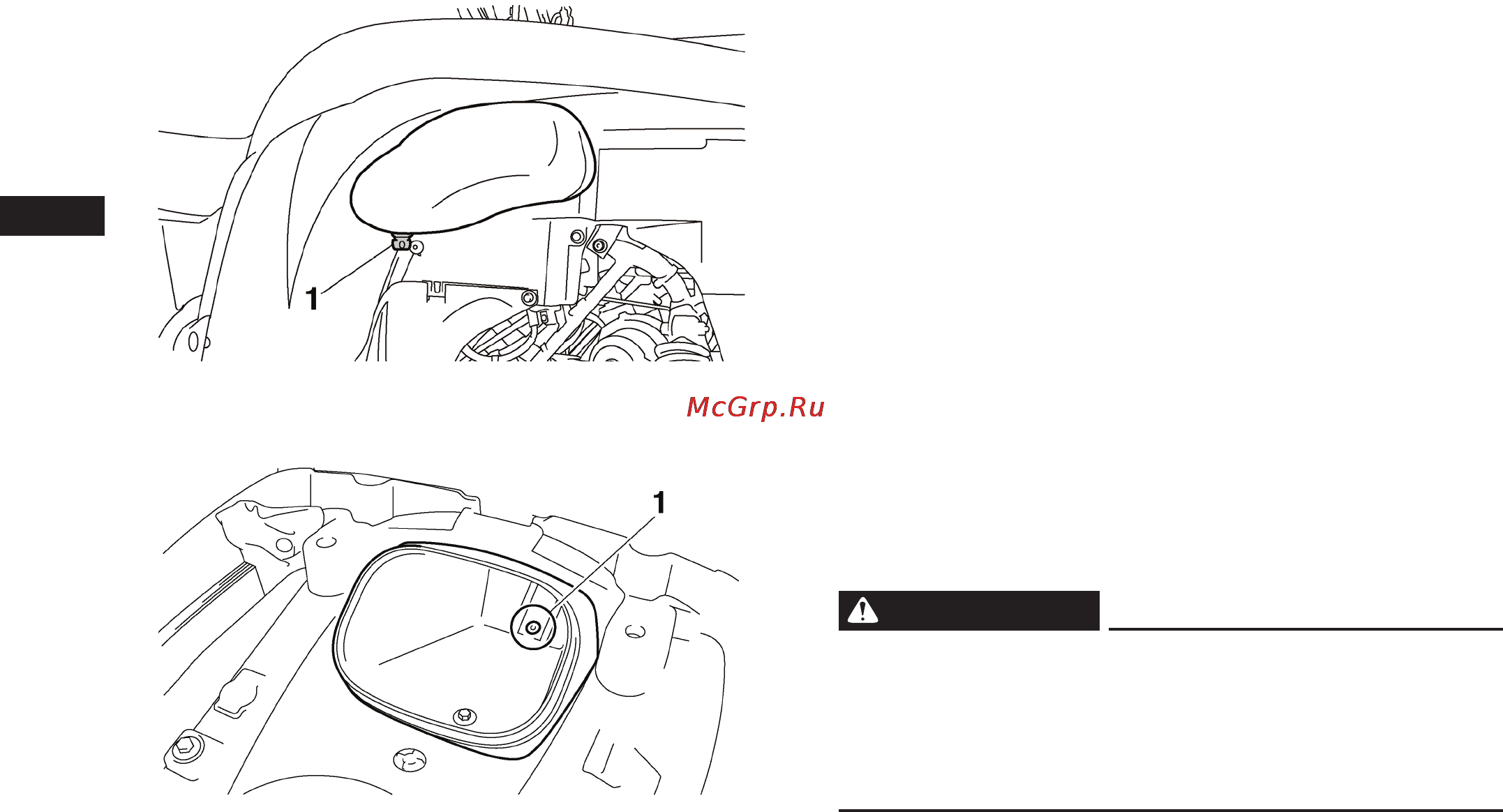

1. Пробка сливного отверстия багажного отделения
1. Пробка сливного отверстия багажного отделения
EBU18962
Передний транспортировочный кронштейн
Не превышайте значение максимально допустимой нагрузки на
передний транспортировочный кронштейн, составляющее 45 кг.
Не превышайте значение максимально допустимой нагрузки на
мотовездеход, составляющее 220 кг.
EBU18972
Задний транспортировочный кронштейн
Не превышайте значение максимально допустимой нагрузки на
задний транспортировочный кронштейн, составляющее 85 кг.
Не превышайте значение максимально допустимой нагрузки на
мотовездеход, составляющее 220 кг.
EBU19145
Регулировка передних и задних амортизаторов
Предварительное сжатие пружины может настраиваться под вес
водителя и дорожные условия.
EWB00400
ПРЕДОСТЕРЕЖЕНИЕ
Характеристики амортизаторов, установленных на разных бор-
тах, должны быть одинаковыми.
Неправильная регулировка может привести к низкой управляемо-
сти и меньшей устойчивости, что может стать причиной дорожно-
транспортного происшествия.
