Yamaha YFM700FWAD (2012) Инструкция по эксплуатации онлайн [45/168] 115250
![Yamaha YFM700FWAD (2012) Инструкция по эксплуатации онлайн [45/168] 115250](/views2/1121821/page45/bg2d.png)
4-20
4

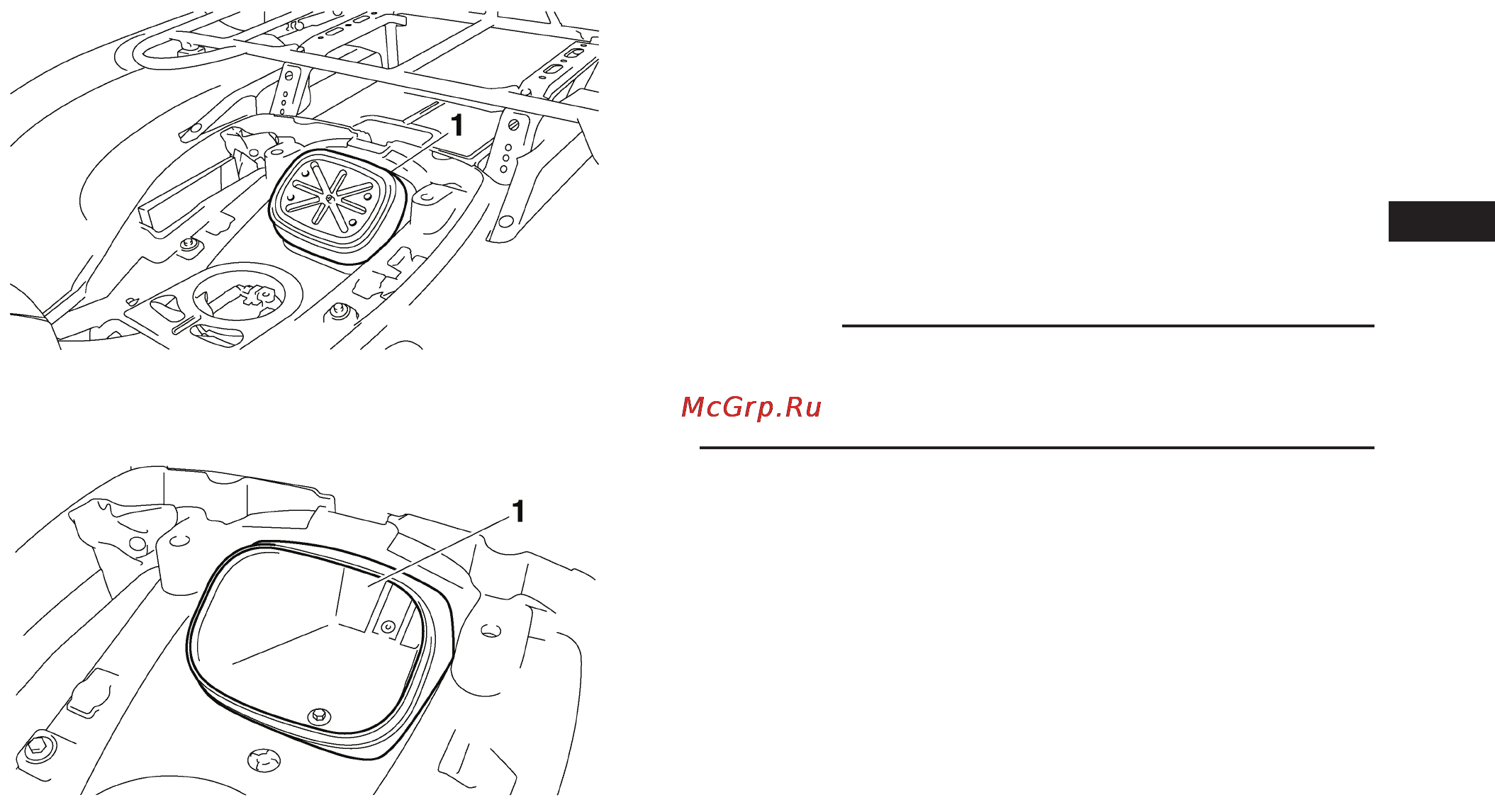

1 Крышка заднего багажного отделения
1. Заднее багажное отделение
Используя багажное отделение для хранения документов, обяза-
тельно поместите их в герметичный пакет для защиты от влаги.
При мытье мотовездехода не допускайте попадания воды в ба-
гажное отделение.
• Не превышайте значение максимально допустимой загрузки
багажного отделения, составляющее 0,5 кг для переднего и 2
кг для заднего.
• Не превышайте значение максимально допустимой нагрузки
на мотовездеход, составляющее 220 кг.
ПРИМЕЧАНИЕ
В нижней части корпуса каждого багажного отделения имеется
пробка сливного отверстия. Если в багажнике скопилась вода, от-
кройте пробку, слейте воду и установите пробку на место.
