4-16
4

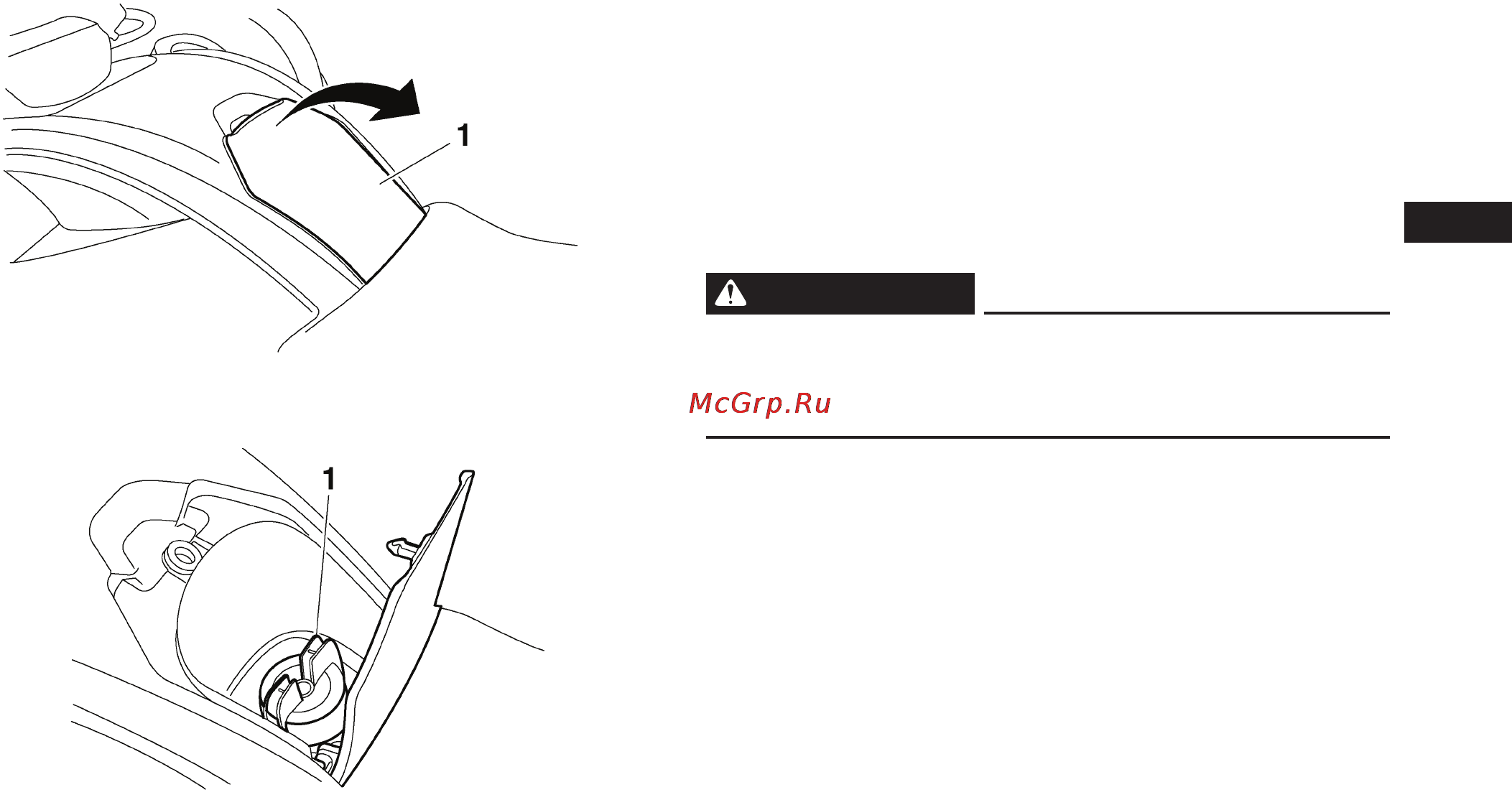

1. Крышка топливного бака
1. Колпачок топливного бака
Как закрыть топливный бак
Поверните колпачок по часовой стрелке до щелчка, затем закрой-
те крышку бака.
EBU18754
Топливо
Убедитесь, что в баке достаточно топлива
EWB02521
ПРЕДОСТЕРЕЖЕНИЕ
Бензин и его испарения чрезвычайно огнеопасны. Следуйте ин-
струкциям, чтобы избежать воспламенения и взрыва, а также
снизить риск получения травм при заправке топлива.
1. Не заправляйте топливо в бак, не заглушив двигатель. Во
время заправки никто не должен сидеть на мотовездеходе.
Не курите во время заправки и не выполняйте ее вблизи от
источников искр, открытого пламени и в других местах, где
возможно возгорание горючего (например, вблизи от кипя-
тильников, сушилок для одежды и т.д.).
2. Будьте осторожны и не переполняйте топливный бак. При за-
правке обязательно вставляйте насадку насоса в наливную
горловину топливного бака. Заполняйте топливный бак до
нижней части топливозаправочной горловины. При нагреве
топливо расширяется. Если бак переполнен, то топливо, на-
гретое двигателем или солнцем, может начать вытекать из
бака.
