4-17
4

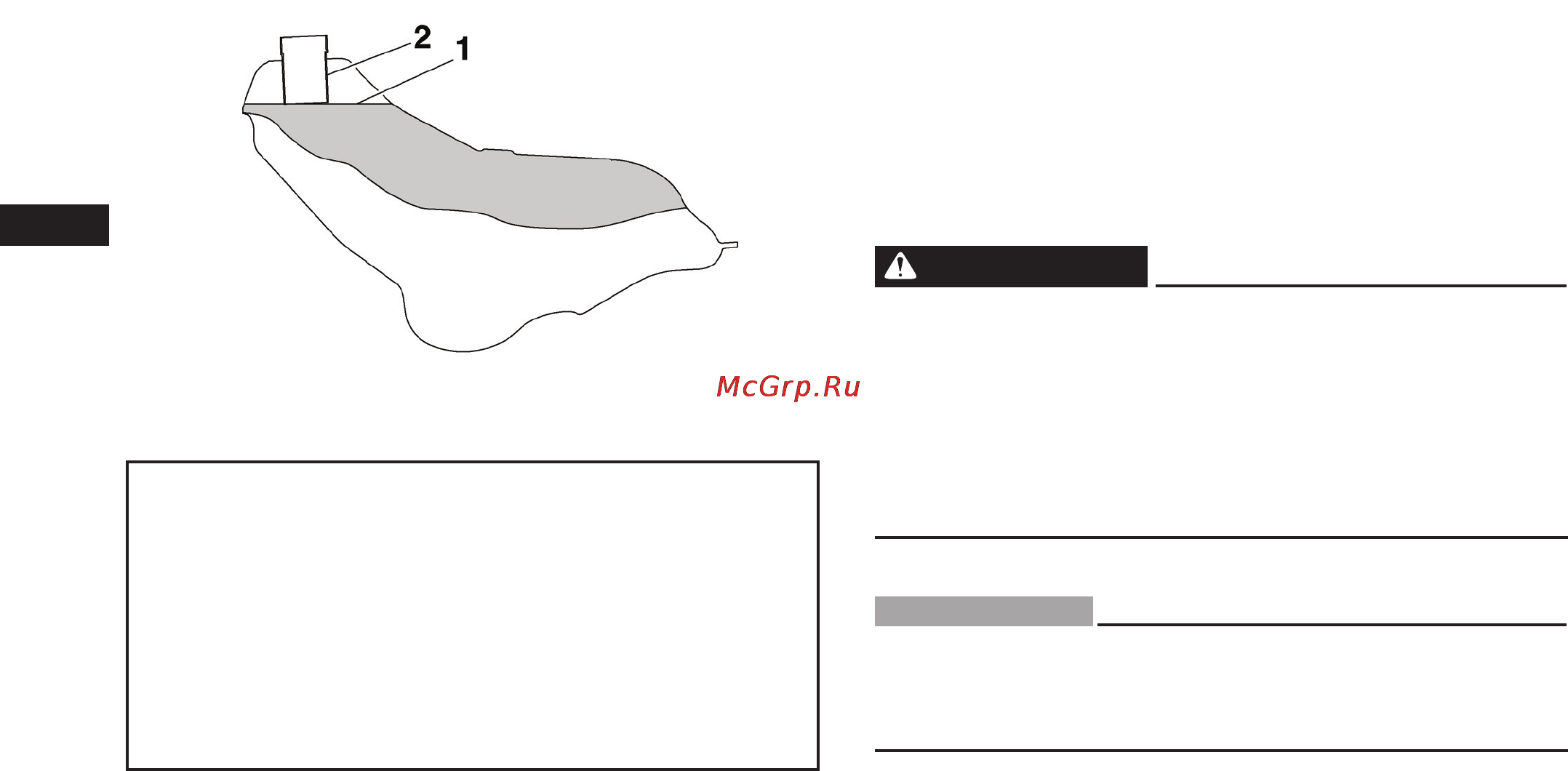

1. Уровень топлива в баке
2. Заливная горловина топливного бака
Рекомендуемое топливо:
ТОЛЬКО НЕЭТИЛИРОВАННЫЙ БЕНЗИН
Для Европы: Применяйте только неэтилированный бен-
зин с октановым числом (по исследовательскому методу)
91 или выше.
Заправочная емкость топливного бака:
20,0 л
Резервный объем горючего:
4,5 л
3. Немедленно вытрите пролитое топливо.
ПРЕДУПРЕЖДЕНИЕ: Немедленно вытрите пролитое топливо
сухой чистой ветошью, иначе топливо может повредить окра-
шенные поверхности и детали из пластика. [ECB00981]
4. Полностью заверните по часовой стрелке крышку топливного
бака.
EWB02531
ПРЕДОСТЕРЕЖЕНИЕ
Бензин ядовит и может стать причиной травм и летального ис-
хода. Никогда не пытайтесь отсасывать бензин ртом. При попа-
дании бензина в глаза, пищеварительную систему, а также после
продолжительного воздействия паров бензина необходимо неза-
медлительно обратиться за медицинской помощью. Если бензин
попал вам на открытый участок кожи, промойте это место водой
с мылом. Смените забрызганную бензином одежду.
ECB00070
ПРЕДУПРЕЖДЕНИЕ
Пользуйтесь только неэтилированным бензином. Этилированный
бензин серьезно повредит внутренние детали двигателя: клапа-
ны, поршневые кольца и т.д., а также выхлопную систему.
