6-4
6
L
2
H
3
N
4
R
5
P
6

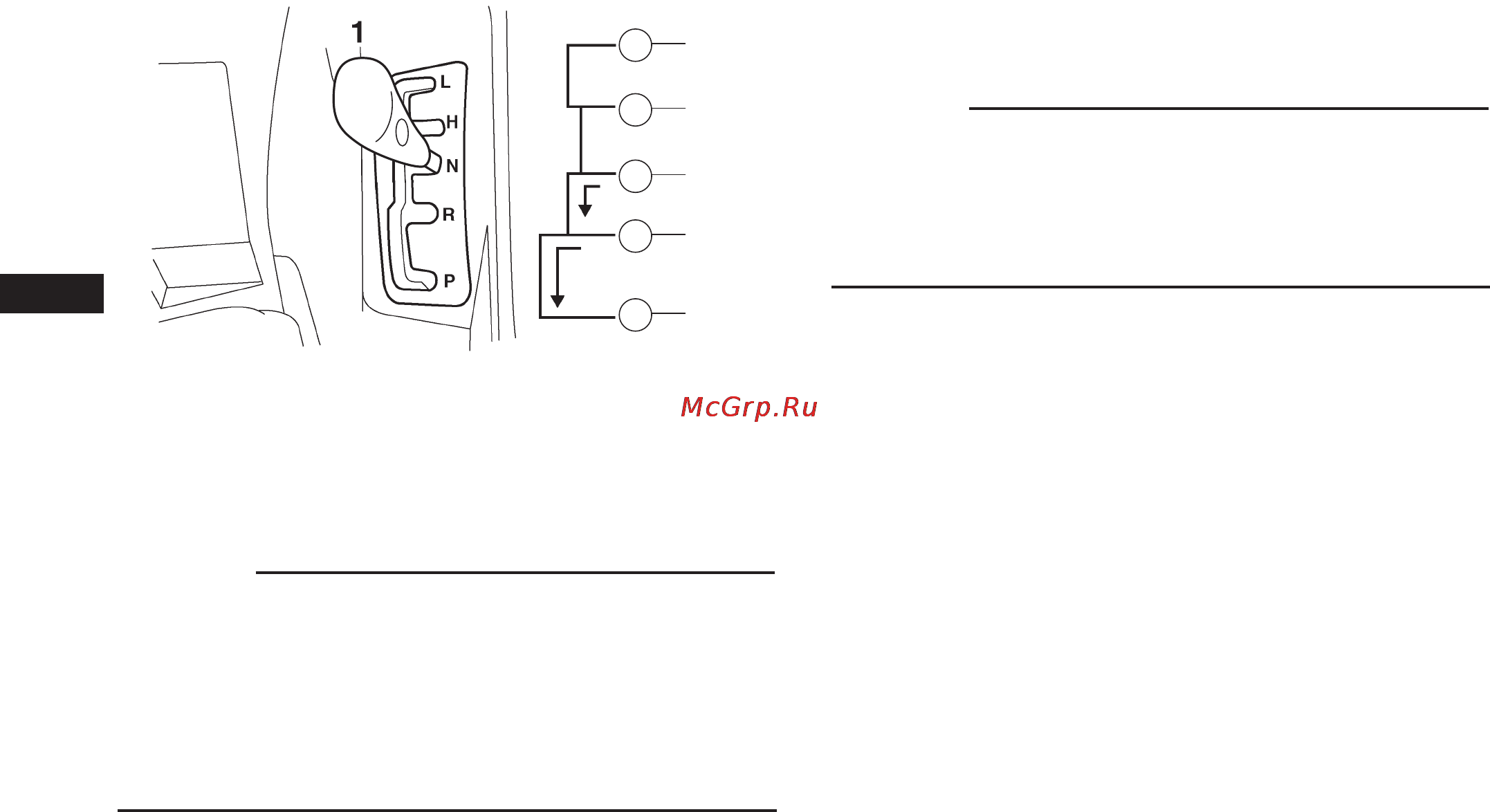

1. Рычаг коробки переключения передач
2. L (пониженная передача)
3. H (повышенная передача)
4. N (нейтральная передача)
5. R (передача заднего хода)
6. Р (режим стоянки)
ПРИМЕЧАНИЕ
• При включении передачи заднего хода, на дисплее должен вы-
светиться соответствующий индикатор. Если индикатор не вы-
свечивается, обратитесь к дилеру компании Yamaha для про-
верки электрической цепи.
• Из-за наличия механизма синхронизации индикатор может не
высвечиваться до тех пор, пока мотовездеход не тронется с
места.
4. Проверьте, нет ли позади вас людей или препятствий, и затем
отпустите педаль тормоза.
5. Медленно открывайте дроссельную заслонку и постоянно
следите за окружающей обстановкой при движении задним
ходом.
EBU20682
Обкатка двигателя
ПРИМЕЧАНИЕ
• Если ваша модель мотовездехода оснащена одометром или
счетчиком моточасов, вы можете учитывать наработку двига-
теля как в километрах, так и в часах.
• Если ваша модель мотовездехода не оснащена одометром или
счетчиком моточасов, учитывайте наработку двигателя в часах.
Из всего срока службы двигателя самым важным является пе-
риод первых 320 км или 20 часов работы. По этой причине вам
следует внимательно прочесть нижеизложенную информацию.
Поскольку двигатель еще совсем новый, не перегружайте его
первые 320 км или 20 часов работы. Различные детали двигате-
ля притираются и прирабатываются до достижения правильных
рабочих зазоров между ними. В течение этого периода следует
избегать продолжительной работы двигателя с полностью откры-
той дроссельной заслонкой или в любых условиях, которые могут
послужить причиной перегрева.
