4-13
4
• Движение при не полностью включенной блокировке диффе-
ренциала (на это указывают горящие индикаторы и сигналь-
ные лампочки) приведет к ограничению частоты вращения
двигателя. Чтобы этого не происходило, перед началом дви-
жения, убедитесь в надежной фиксации блокировки диффе-
ренциала.
• При движении в режиме полного привода с включенной бло-
кировкой дифференциала максимальная скорость движения
ограничена 35 км/ч. Однако если внешние условия требуют
увеличения мощности двигателя, то для отключения лимита
скорости нажмите и удерживайте кнопку выключателя огра-
ничителя частоты вращения двигателя. (Для получения более
подробной информации о выключателе ограничителя частоты
вращения двигателя см. стр. 4-8.)
EBU18282

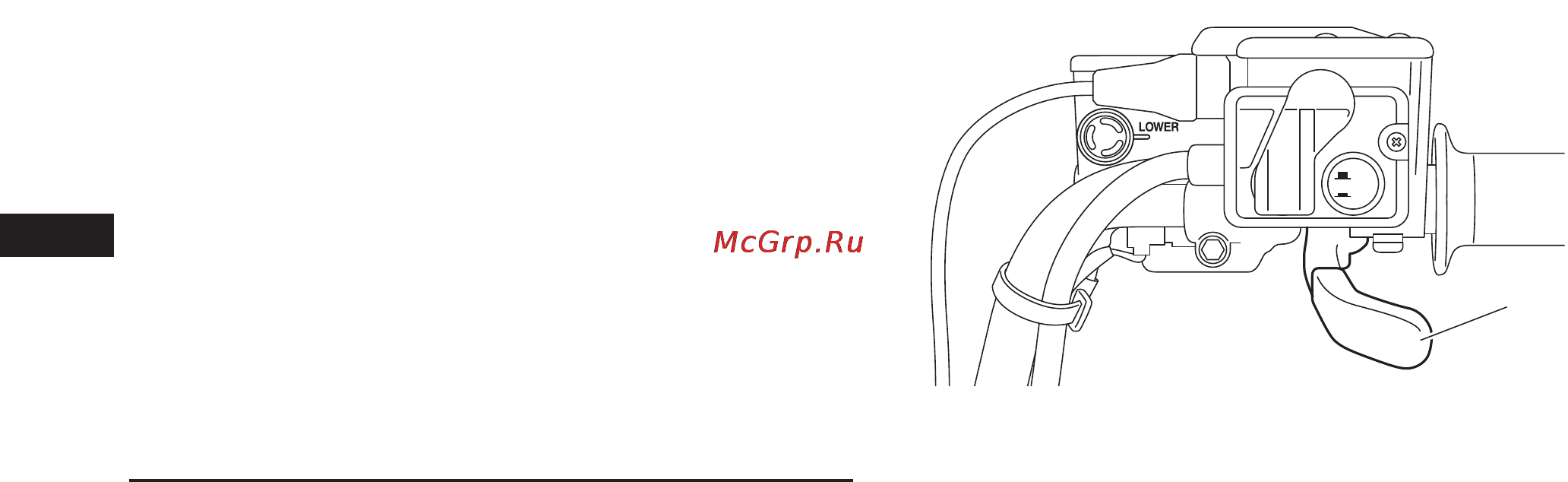

Рычаг акселератора
Частоту вращения работающего двигателя можно увеличить пе-
ремещением рычага акселератора.
Скорость мотовездехода регулируется положением заслонки.
Поскольку она оснащена возвратной пружиной, то как только
вы снимете руку с рычага акселератора, скорость мотовездехода
уменьшится, а двигатель вернется к частоте вращения холостого
хода.
2WD
4WD
1
1. Рычаг акселератора
Перед пуском двигателя проверьте плавность хода дроссельной
заслонки. Убедитесь, что при отпускании рычага заслонка сразу
же возвращается в начальное положение.
EBU18323
Ограничитель скорости движения
Мотовездеход оснащен регулятором максимальной скорости.
Ограничитель скорости движения препятствует полному откры-
тию дроссельной заслонки даже при максимальном перемещении
рычага акселератора.
1. Ослабьте контргайку.
2. Для увеличения мощности двигателя и максимальной скоро-
сти мотовездехода поверните регулировочный винт в направ-
лении (а).
