4-22
4

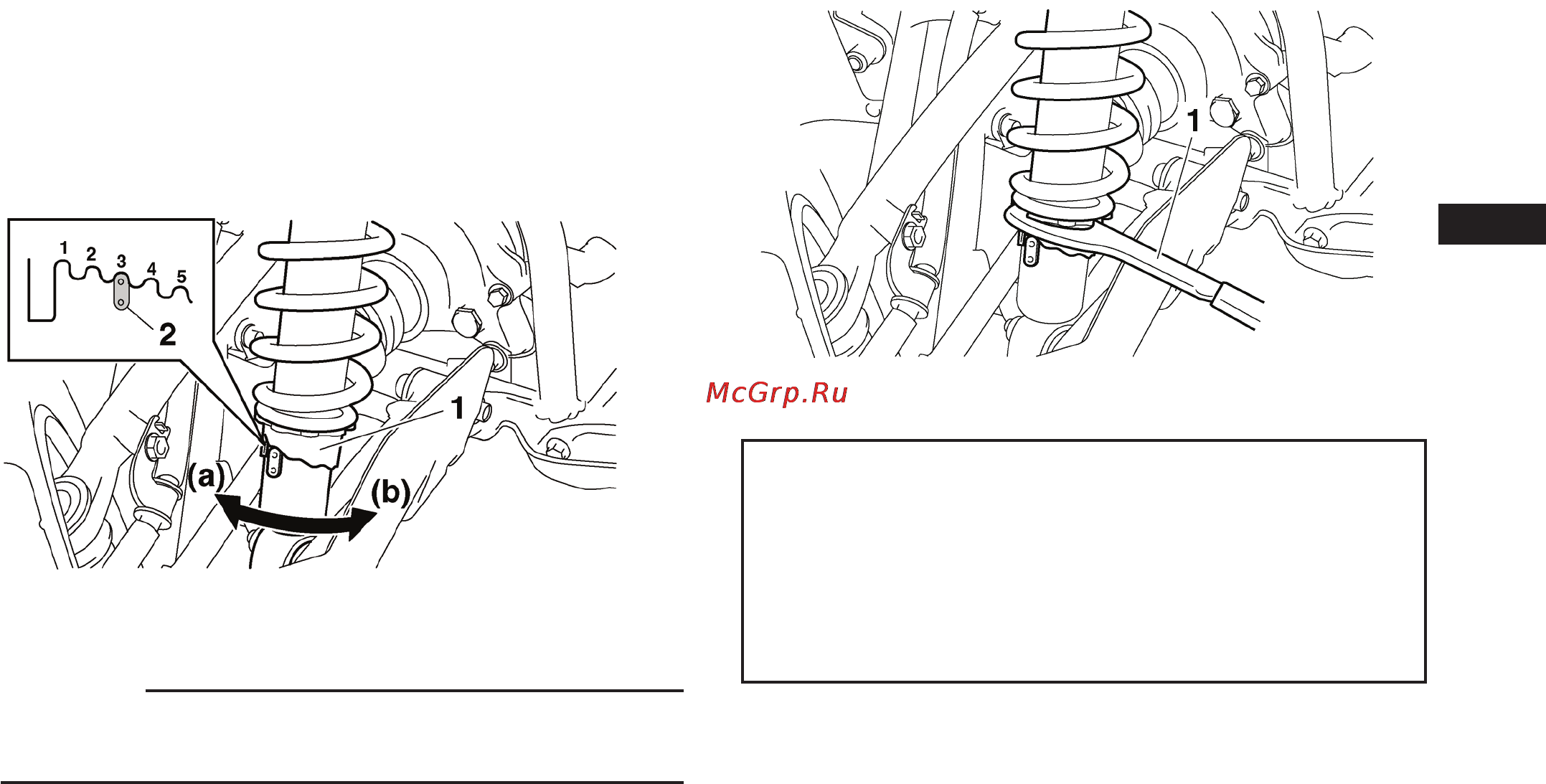

Отрегулируйте величину предварительного сжатия пружины сле-
дующим образом. Для увеличения предварительной нагрузки по-
верните регулировочное кольцо в направлении (а). Это сделает
подвеску более жесткой. Для уменьшения предварительной на-
грузки поверните регулировочное кольцо в направлении (b),что
сделает подвеску мягче.
1. Регулировочное кольцо предварительного сжатия пружины
2. Индикатор положения
ПРИМЕЧАНИЕ
Специальный ключ для регулировки можно приобрести у офици-
ального дилера Yamaha.
4
1. Специальный гаечный ключ
Установки предварительного сжатия пружин:
Минимум (мягко):
1
Стандарт:
3
Максимум (жестко):
5
