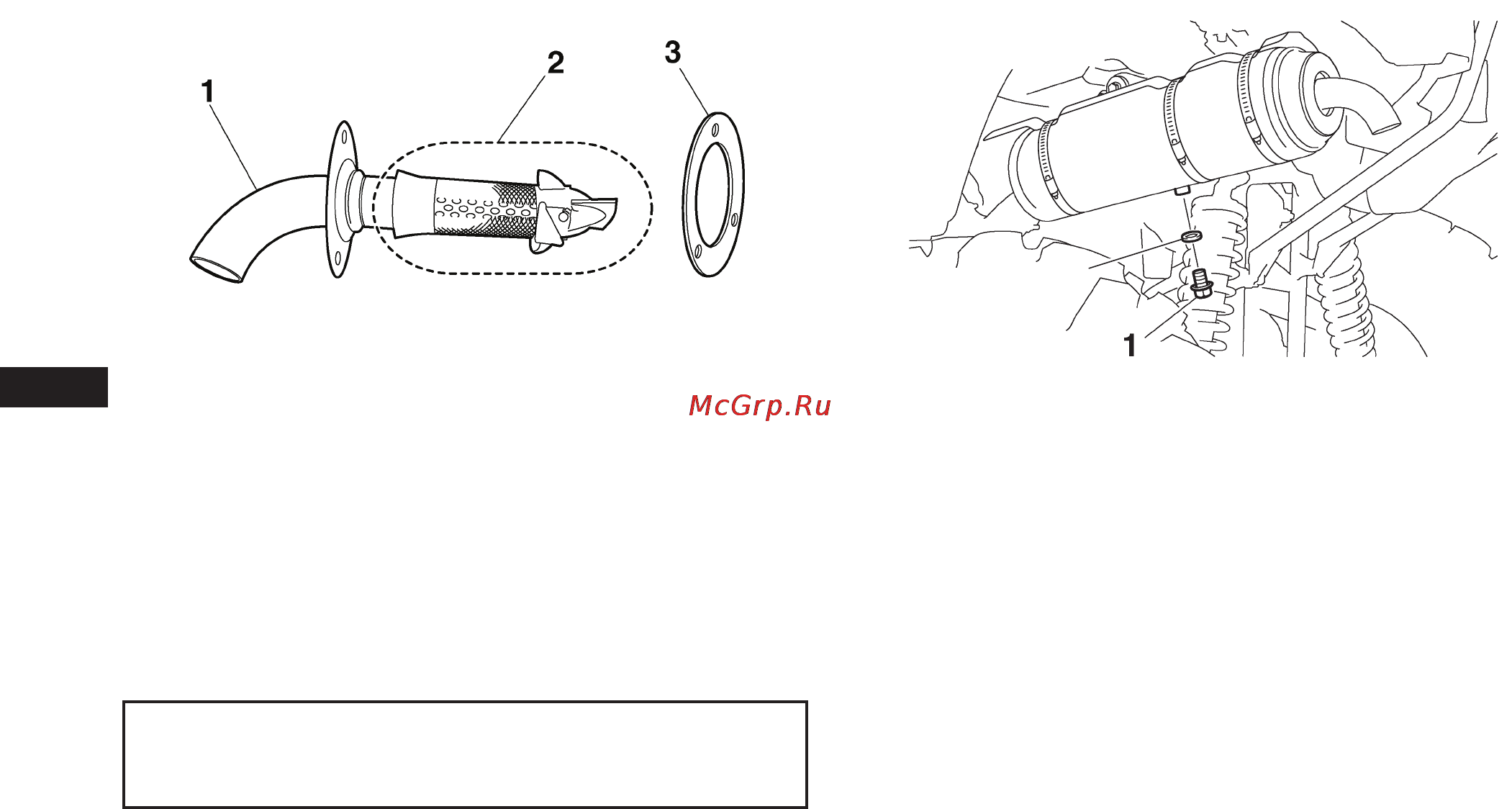

1. Выхлопная труба
2. Пламегаситель
3. Прокладка
4. Проверьте целостность шайбы и при необходимости замени-
те ее.
5. Установите прокладку, вставьте трубу в глушитель и совме-
стите отверстия болтов.
6. Установите на место и заверните болты с рекомендованным
усилием.
Усилие затяжки:
болт выхлопной трубы:
10 Н•м
7.
Отверните болт отверстия для продувки и снимите его шайбу.
2
1. Болт отверстия для продувки
2. Шайба
8. Запустите двигатель и нажмите на газ приблизительно 20 раз
и одновременно закройте конец выхлопной трубы полотен-
цем, чтобы создать в системе выпуска отработанных газов
обратное давление.
9. Заглушите двигатель и дайте остыть выхлопной трубе.
10. Проверьте целостность шайбы и при необходимости замени-
те ее.
11. Затяните с рекомендованным усилием болт отверстия для
продувки с установленной на него шайбой.
