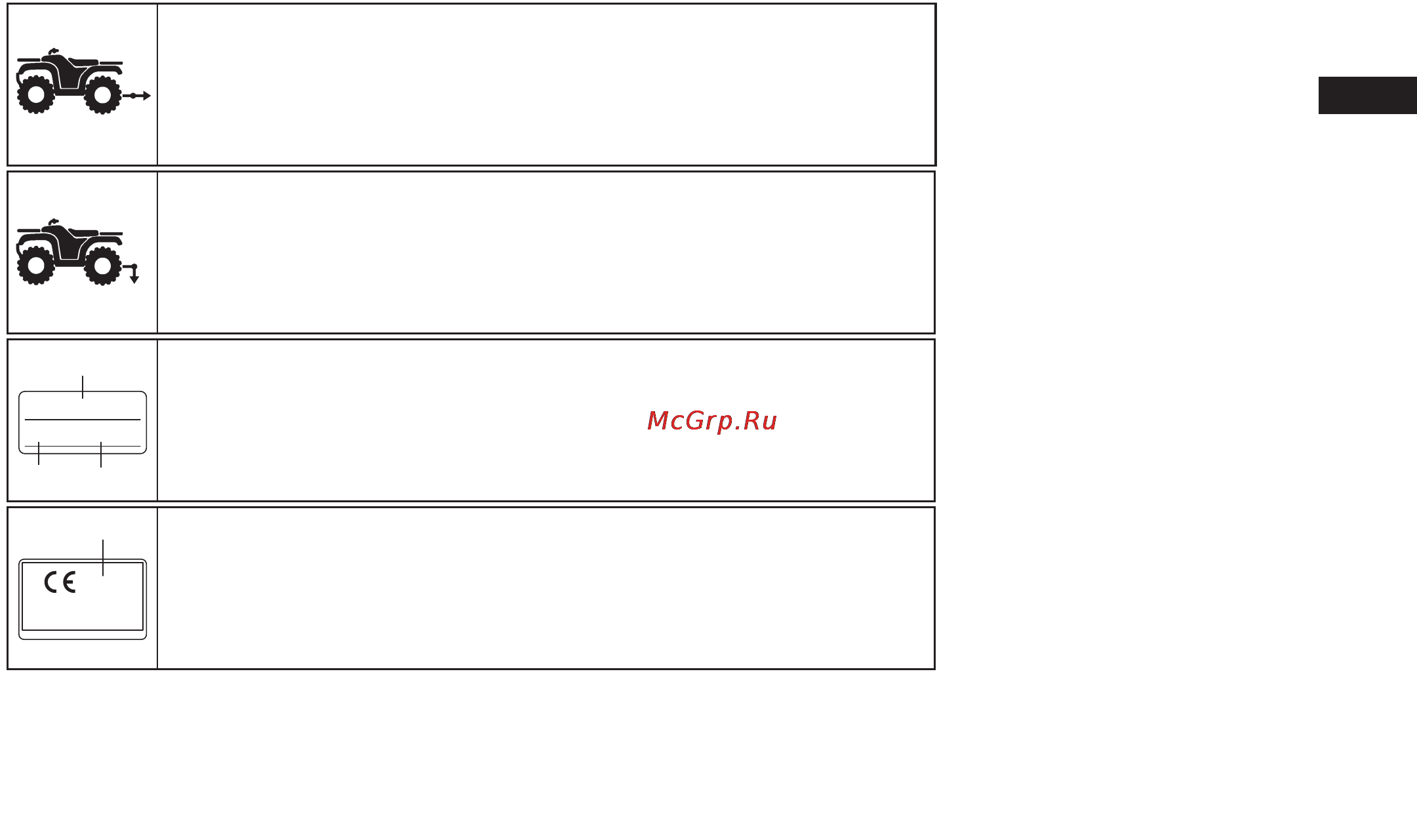

Пиктограмма указывает предельную нагрузку на прицепное устройство мото-
вездехода. (Общая масса прицепа и груза в нем.)
Перегрузка может привести к потере управления транспортным средством.
Потеря управления может стать причиной тяжелых травм или летального ис-
хода.
Пиктограмма указывает предельную вертикальную нагрузку на транспортиро-
вочный крюк. (Масса груза на дышле.)
Перегрузка может привести к потере управления транспортным средством.
Потеря управления может стать причиной тяжелых травм или летального ис-
хода.
1. Название модели
2. Максимальная мощность
3. Масса в снаряженном состоянии
1
2
3
1.
Год выпуска
Содержание
- Заявление о соответствии 2
- Компания yamaha motor co ltd 2500 шингай ивата япония под свою исключительную ответственность заявляет что ее продукт 2
- Полномочный представитель 2
- Прежде чем пользоваться мотовездеходом внимательно прочтите руководство по эксплуатации в случае последующей продажи передайте руководство новому владельцу мотовездехода 2
- Вступление 3
- Важная информация содержащаяся в руководстве 4
- Важная информация 5
- Оглавление 6
- Расположение табличек с предупреждениями и техническими характеристиками 9
- Буксируемый груз 600 кг 5880 н 17
- Грузоподъемность 17
- Максимальная нагрузка 17
- Нагрузка на сцепное устройство 15 кг 147 н 43p 2151k 00 17
- Никогда не садитесь на мотовездеход в качестве пассажира перевозка пассажиров может вызвать потерю управления что чре вато травмами или ле тальным исходом 17
- Предостережение 17
- До 16 лет 18
- Испарения бензина могут вызвать риск пожара или взрыва во избежание травм и гибели никогда не храните бензин или легковоспламеняющиеся жидкости в этом багажном отсеке масса груза не должна превышать 0 5 кг 18
- Не управляйте мотовездеходом если вам не исполнилось 16 лет 18
- Предостережение 18
- Предостережение неисправный мотовездеход может стать при чиной тяжелых травм или гибели водителя 18
- При вождении мотовездехода детьми до 16 лет повышается риск тяжелых травм или летального исхода 18
- Предостережение 19
- Описание 24
- Органы управления и приборы 25
- Off выкл 26
- On вкл 26
- Замок зажигания 26
- Индикатор включения передачи заднего хода r 27
- Индикатор нейтральной передачи n 27
- Индикатор повышающего ряда трансмиссии h 27
- Индикатор понижающего ряда трансмиссии l 27
- Индикатор режима стоянки p 27
- Индикаторы и сигнальные лампы 27
- Жидкости 28
- Сигнальная лампочка неисправности в двигателе 28
- Сигнальная лампочка температуры охлаждающей 28
- Сигнальная лампочка электроусилителя руля eps 28
- Индикаторы включения режима полного привода блокировки дифференциала и diff lock 29
- Многофункциональная панель приборов 30
- Режим часов 30
- Режимы одометра и счетчика пути 30
- Выключатель двигателя 32
- Рулевые переключатели 32
- Устройство самодиагностики 32
- Выключатель ограничителя частоты вращения двигателя override 33
- Выключатель световой сигнализации off 33
- Кнопка запуска двигателя 33
- Кнопка звукового сигнала 33
- Переключатель между режимами 2wd задний привод и 4wd полный привод 34
- Переключатель между режимами 4wd полный привод и lock блокировка дифференциала 35
- Ограничитель скорости движения 38
- Рычаг акселератора 38
- Педаль тормоза и рычаг заднего тормоза 39
- Рычаг переднего тормоза 39
- Как открыть топливный бак 40
- Крышка топливного бака 40
- Рычаг коробки передач 40
- Как закрыть топливный бак 41
- Топливо 41
- Багажные отделения 43
- Как снять сиденье 43
- Как установить сиденье 43
- Сиденье 43
- Задний транспортировочный кронштейн 46
- Передний транспортировочный кронштейн 46
- Регулировка передних и задних амортизаторов 46
- Вспомогательная розетка постоянного тока 48
- 16 5 3 50
- 3 8 24 50
- 3 8 28 50
- 3 8 30 50
- 3 8 33 50
- Выполняйте все инструкции по проверке и обслуживанию мотовездехода соблюдая регламент приведенный в руководстве по эксплу атации в противном случае возрастает вероятность несчастного случая или повреждения оборудования при обнаружении неисправ ностей не садитесь за руль мотовездехода если вы не можете устранить неисправность с помощью инструкций данного руководства доставьте мотовездеход к официальному дилеру компании yamaha для его проверки 50
- Контрольный осмотр перед пуском двигателя 50
- Масло в главной передаче 50
- Моторное масло 50
- Охлаждающая жидкость 50
- Перед каждым случаем пользования мотовездеходом проверяйте его состояние и исправность его механизмов перед началом эксплуа тации мотовездехода проведите осмотр и операции по обслуживанию приведенные в таблице 50
- Перед началом эксплуатации мотовездехода осмотрите элементы приведенные в таблице 50
- Топливо 50
- Трансмиссионное масло 50
- 3 8 46 8 47 8 49 51
- 3 8 46 8 47 8 49 8 50 51
- 4 8 44 51
- 52 крепежные элементы шасси 51
- 53 пыльники осей 51
- 54 тормозные ручки 51
- Задний тормоз 51
- Колеса и шины 51
- Педаль тормоза 51
- Передний тормоз 51
- Рычаг акселератора 51
- Световые приборы переключатели и кон трольно измерительные приборы 51
- Тросы управления 51
- Масло в главной передаче 52
- Моторное масло 52
- Охлаждающая жидкость 52
- Передние и задние тормоза 52
- Топливо 52
- Тормозные ручки и педаль 52
- Трансмиссионное масло 52
- Уровень тормозной жидкости 52
- Давление в шинах 53
- Работа тормозов 53
- Рычаг акселератора 53
- Утечки тормозной жидкости 53
- Шины 53
- Контроль степени износа шин 54
- Информация о шинах 55
- Крепежные элементы шасси 56
- Световые приборы переключатели и контрольно измерительные приборы 56
- Шины и обода вторичной комплектации 56
- Пуск холодного двигателя 57
- Эксплуатация 57
- Переключение передач с нейтральной передачи на высшую с высшей передачи на низшую 58
- Управление рычагом коробки передач и движение задним ходом 58
- Переключение передач с нейтральной передачи на передачу заднего хода с передачи заднего хода в режим стоянки 59
- Обкатка двигателя 60
- 160 км 0 10 часов 61
- 320 км 10 20 часов 61
- Км или 20 часов и больше 61
- Стоянка 61
- Стоянка на склоне 61
- Дополнительное оборудование и загрузка 62
- Запчасти дополнительное оборудование и модификации вторичной комплектации 62
- Оригинальное дополнительное оборудование от yamaha 62
- Загрузка 63
- Вождение мотовездехода 65
- Изучите мотовездеход 66
- При вождении руководствуйтесь здравым смыслом 66
- Пройдите курс обучения если вы не имеете опыта вождения мотовездеходов 66
- Вождение мотовездехода требует специальных навыков на приобретение которых потребуется некоторое время 67
- Мотовездеход предназначен исключительно для транспортировки водителя и груза перевозка пассажиров запрещена 67
- Не рекомендуется допускать к управлению мотовез деходом детей младше 16 лет 67
- Всегда надевайте следующие предметы экипировки для снижения иска получения травм при аварии 68
- Не управляйте мотовездеходом в состоянии наркотического или алкогольного опьянения 69
- Ограничитель скорости движения 69
- Предварительные проверки перед поездкой 69
- Перевозка грузов и дополнительное оборудование 70
- Вождение 71
- Выхлопная система 72
- Изменения конструкции и аксессуары 72
- Никогда не пытайтесь выполнять на мотовездеходе езду на задних колесах прыжки или иные трюки не пытайтесь показать себя крутым каскадером 72
- Соблюдайте осторожность при вождении 73
- Выполнение поворотов 76
- Въезд на холмы 77
- Правильно 78
- Спуск с холмов 80
- Движение поперек склона 81
- Правильно 81
- Пересечение мелких бродов 82
- Правильно 82
- Движение по пересеченной местности 85
- Скольжение и заносы 85
- Что делать если 86
- Что делать если 87
- Периодическое обслуживание и устранение мелких неполадок 88
- Руководство по эксплуатации и комплект инструментов 89
- Примечание если мотовездеход не оснащен одометром или счетчиком мото часов выполняйте техобслуживание согласно интервалам указанным в календарных месяцах если мотовездеход оснащен одометром или счетчиком мото часов выполняйте техобслуживание согласно интервалам указанным в километрах или мото часах однако если мотовездеход не использовался в течение долгого времени ориентируйтесь на интервалы в месяцах объекты отмеченные звездочкой должны обслуживаться дилерской организацией компании yamaha поскольку они требуют при менения специального инструмента технических данных и навыков 90
- Таблица периодического обслуживания системы снижения токсичности выхлопа 90
- Примечание если мотовездеход не оснащен одометром или счетчиком мото часов выполняйте техобслуживание согласно интервалам указанным в календарных месяцах если мотовездеход оснащен одометром или счетчиком мото часов выполняйте техобслуживание согласно интервалам указанным в километрах или мото часах однако если мотовездеход не использовался в течение долгого времени ориентируйтесь на интервалы в месяцах объекты отмеченные звездочкой должны обслуживаться дилерской организацией компании yamaha поскольку они требуют при менения специального инструмента технических данных и навыков 92
- Таблица периодического обслуживания и смазки 92
- 6 6 12 95
- Примечание некоторое обслуживаемое оборудование подлежит более частой замене при эксплуатации с полностью открытой дроссельной за слонкой во влажных или пыльных условиях и при езде по песку или грязи обслуживание гидравлических приводов тормозов 96
- Панель a 97
- Снятие и установка панелей 97
- Панель b 98
- Отверните болты и снимите стойки переднего багажника 99
- Снимите быстросъемные крепления и потяните панель вверх чтобы снять ее 99
- Панель c 101
- Панели d и e 102
- Установите панель c 103
- Установка любой из панелей 1 установите панель в исходное положение и закрепите ее с помощью болтов и винтов используя фиксатор резьбы 103
- Панели g и h 104
- Панель f 104
- Установка любой из панелей установите панель в исходное положение и закрепите ее с помо щью болтов и гаек 105
- Панель i 106
- Снятие панели 1 снимите сиденье см стр 4 18 2 отверните болты и снимите задний багажник 106
- Снимите быстросъемные крепления а затем надавите внутрь в указанных местах 107
- Установка панели 1 установите панель в ее начальное положение и закрепите быстросъемные крепления 107
- Как снять радиаторную решетку 108
- Как установить радиаторную решетку 108
- Снятие радиаторной решетки 108
- Демонтаж свечи зажигания 109
- Проверка свечи зажигания 109
- Установка свечи зажигания 110
- Моторное масло и фильтрующий элемент масляного фильтра 111
- Проверка уровня моторного масла 111
- Для замены моторного масла с заменой или без замены фильтрующего элемента масляного фильтра 112
- Как проверить уровень масла в главной передаче 115
- Масло в главной передаче 115
- Для замены трансмиссионного масла в главной передаче 116
- Трансмиссионное масло 117
- Замена трансмиссионного масла 118
- Проверка уровня масла в дифференциале 118
- Охлаждающая жидкость 120
- Проверка уровня охлаждающей жидкости 120
- Замена охлаждающей жидкости 121
- Снимите крышку расширительного бачка системы охлажде ния 7 отсоедините шланг от расширительного бачка и слейте из последнего охлаждающую жидкость 122
- Снимите панель b см стр 8 10 5 снимите пробку радиатора 122
- Чистка фильтрующего элемента воздухоочистителя 125
- Освободите фиксаторы и снимите крышку воздухоочистителя 126
- Поставьте мотовездеход на ровную горизонтальную площадку 126
- Снимите панель c см стр 8 10 3 126
- Чистка пламегасителя 129
- Пробка сливного отверстия кожуха клиновидного ремня 131
- Регулировка свободного хода троса привода дроссельной заслонки 131
- Зазоры в клапанном механизме 132
- Регулировка троса системы фиксации рычага коробки передач 132
- Тормоза 132
- Задние тормоза 133
- Передние тормоза 133
- Проверка передних и задних тормозных колодок 133
- Проверка протектора заднего тормозного шланга 134
- Проверка уровня тормозной жидкости 134
- Задний тормоз 135
- Передний тормоз 135
- Задний тормоз 136
- Замена тормозной жидкости 136
- Передний тормоз 136
- Проверка свободного хода рычагов переднего и заднего тормоза 136
- Регулировка свободного хода педали тормоза 137
- Проверка и смазка тросов 139
- Пыльники шрусов 139
- Проверка и смазка рычагов привода тормозов 140
- Рычаг переднего тормоза 140
- Проверка втулок стабилизатора 141
- Проверка и смазка педали тормоза 141
- Проверка подшипников колес 141
- Аккумуляторная батарея 142
- Смазка задних поворотных шкворней 142
- Смазка рулевого вала 142
- Зарядка аккумуляторной батареи 144
- Хранение аккумуляторной батареи 144
- Установка аккумуляторной батареи 145
- Главный предохранитель предохранитель системы впрыска то плива предохранитель системы электроусиления руля и коробка предохранителей расположены за панелью a см стр 8 10 при перегорании плавкого предохранителя замените его следую щим образом 1 поверните ключ зажигания в положение off выкл и вы ключите все электрические приборы 146
- Замена плавких предохранителей 146
- Замена лампы фары 148
- Отсоедините колодку фары 148
- При перегорании лампы замените ее следующим образом 1 потяните крышку на задней стороне фары и снимите ее 148
- Снимите колпак лампы 148
- Регулировка светового пучка фары 149
- Замена лампы заднего фонаря стоп сигнала 150
- Демонтаж колеса 151
- Установка колеса 151
- Диагностика и устранение неисправностей 152
- Аккумуляторная батарея 153
- Компрессия 153
- Последовательность поиска неисправностей 153
- Проблемы с запуском двигателя или потеря мощности 153
- Система зажигания 153
- Топливо 153
- Всегда давайте двигателю и радиатору остыть прежде чем снимать крышку радиатора в противном случае вы можете получить ожоги от выплеснувшейся жидкости или пара под давлением при открывании пробки радиатора накрывайте ее куском плотной ветоши перед тем как снять пробку стравите излишки давления 154
- Двигатель перегревается 154
- Предостережение 154
- Примечание если охлаждающая жидкость недоступна вместо нее временно может быть использована водопроводная вода при условии замены на рекомендованную охлаждающую жидкость при первой возможности 154
- Чистка 155
- Чистка и хранение 155
- Долговременное 156
- Кратковременное 156
- Хранение 156
- Технические характеристики 158
- Идентификационные номера 163
- Идентификационный номер транспортного средства 163
- Информация для владельца 163
- Примечание идентификационный номер мотовездехода необходим для иден тификации мотовездехода 164
- Табличка закреплена в месте показанном на рисунке перепиши те информацию с таблички в предусмотренную для нее пустую графу эта информация может потребоваться при заказе запас ных частей у дилера компании yamaha 164
- Табличка с названием модели 164
- Алфавитный указатель 165
- Регулировка 8 45 тросы проверка и смазка 8 52 166
- Управление мотовездеходом 7 1 166
- Фара замена лампы 8 61 фара регулировка светового пучка 8 62 166
Похожие устройства
- Konica Minolta bizhub 163 Инструкция по эксплуатации
- Yamaha YFM550FWAD (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 211 Инструкция по эксплуатации
- Yamaha YFM450FWAN (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 163f Инструкция по эксплуатации
- Yamaha YFM450FAS (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 163fR Инструкция по эксплуатации
- Yamaha YFM350FWA (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 163R Инструкция по эксплуатации
- Yamaha YFM350 (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 164 Инструкция по эксплуатации
- Yamaha YFM300 (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 165 Инструкция по эксплуатации
- Yamaha YFM250R (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 180 Инструкция по эксплуатации
- Konica Minolta bizhub 181 Инструкция по эксплуатации
- Yamaha YFM125A (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 184 Инструкция по эксплуатации
- Yamaha YXR700F (2012) Инструкция по эксплуатации
- Konica Minolta bizhub 185 Инструкция по эксплуатации
Скачать
Случайные обсуждения
Ответы 0
На скорости 30/45км/ч заглох квадроцикл Ямаха. Причина не понятна. Кто может помочь?
5 лет назад
