4.3.3 Правила регулировок элементов ЗНУ

4.3.3.1 Стяжки

4.3.3.1.1 Общие сведения

Стяжки используются для ограничения бокового раскачивания нижних тяг навес-

ного устройства как в транспортном, так и в рабочем положениях.

На тракторах «БЕЛАРУС-952.5» с гидроподъемником могут быть установлены

внешние телескопические стяжки или внешние винтовые стяжки.

На тракторах «БЕЛАРУС-952.5» с силовым регулятором могут быть установлены

внешние телескопические стяжки или внешние винтовые стяжки. По заказу на трактор с

силовым регулятором могут быть установлены внутренние винтовые стяжки.

ВНИМАНИЕ: ПРИ ИЗМЕНЕНИИ ДЛИНЫ РАСКОСА НЕОБХОДИМО ЗАНОВО ОТ-

РЕГУЛИРОВАТЬ БЛОКИРОВКИ СТЯЖЕК В ТРАНСПОРТНОМ И РАБОЧЕМ ПОЛОЖЕ-

НИИ. НЕВЫПОЛНЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ОБРЫВУ ОГРА-

НИЧИТЕЛЬНЫХ СТЯЖЕК ИЛИ ДРУГИМ ПОЛОМКАМ!

4.3.3.1.2 Телескопические стяжки

Задний конец телескопической стяжки 1 (рисунок 4.3.3) присоединен к нижней тя-

ге 2, а передний конец – к кронштейну 3.

1 – телескопическая стяжка; 2 – нижняя тяга; 3 – кронштейн; 4 – дополнительная ось.

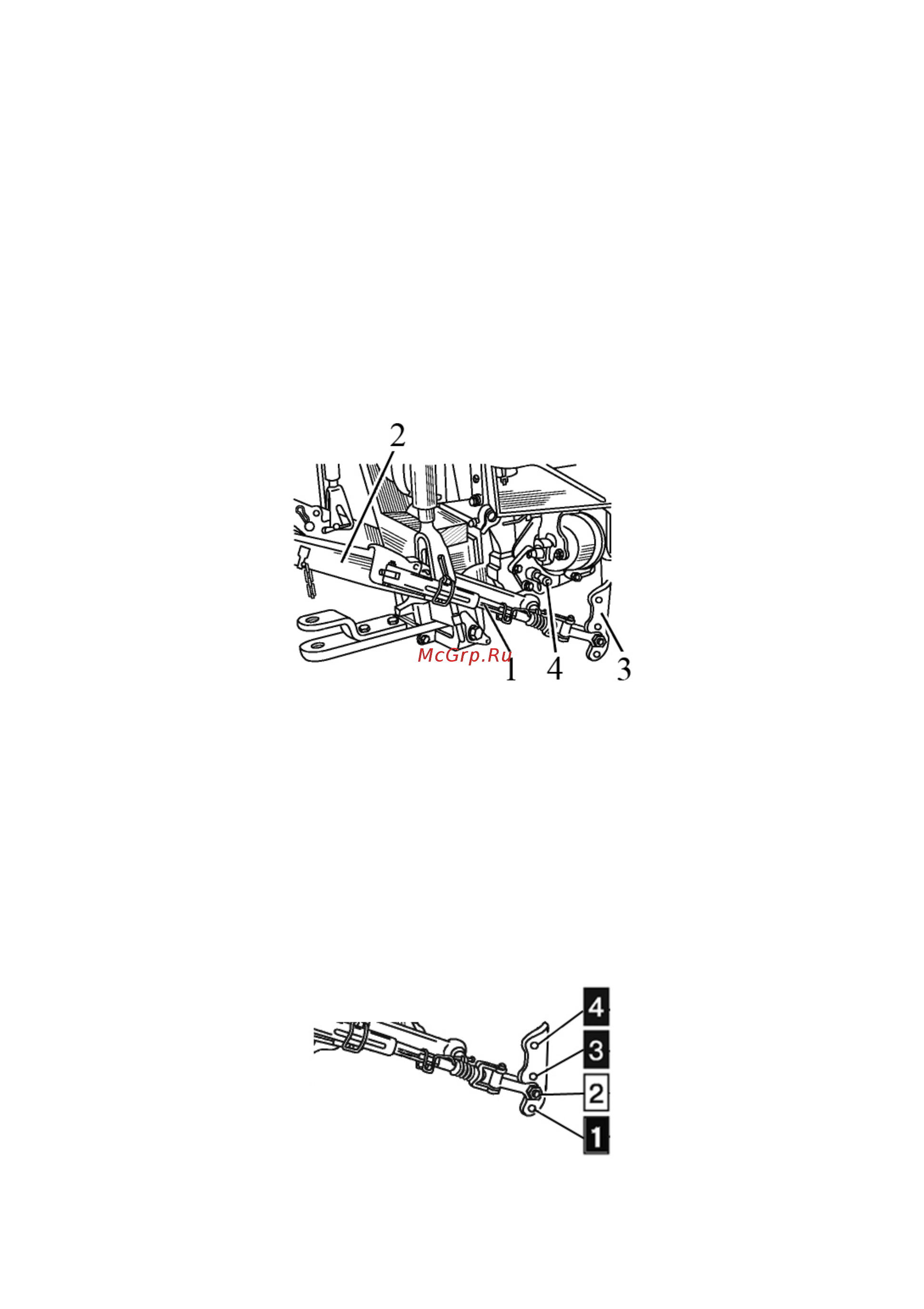

Рисунок 4.3.3 – Установка телескопических стяжек

ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПЕРЕДНИХ КОНЦОВ НИЖНИХ ТЯГ НА ОСИ НИЖ-

НИХ ТЯГ (СОСТОЯНИЕ ПОСТАВКИ С ЗАВОДА), ВО ИЗБЕЖАНИЕ ПОЛОМОК, ТЕЛЕСКО-

ПИЧЕСКИЕ СТЯЖКИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА ВТОРЫЕ СНИЗУ ОТ-

ВЕРСТИЯ КРОНШТЕЙНОВ (ПОЛОЖЕНИЕ 2 НА РИСУНКЕ 4.3.4)! ЗАПРЕЩАЕТСЯ ИС-

ПОЛЬЗОВАТЬ ПОКАЗАННЫЕ НА РИСУНКЕ 4.3.4 ПОЛОЖЕНИЯ НА КРОНШТЕЙНЕ 1, 3 И 4!

ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПЕРЕДНИХ КОНЦОВ НИЖНИХ ТЯГ НА ДОПОЛНИ-

ТЕЛЬНЫЕ ОСИ 4 (РИСУНОК 4.3.3), ВО ИЗБЕЖАНИЕ ПОЛОМОК, ТЕЛЕСКОПИЧЕСКИЕ

СТЯЖКИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА ВЕРХНИЕ ОТВЕРСТИЯ КРОН-

ШТЕЙНОВ (ПОЛОЖЕНИЕ 4 НА РИСУНКЕ 4.3.4)! ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ПОКА-

ЗАННЫЕ НА РИСУНКЕ 4.3.4 ПОЛОЖЕНИЯ НА КРОНШТЕЙНЕ 1, 2 И 3!

Рисунок 4.3.4 – Установка заднего конца стяжки в кронштейн

При эксплуатации трактора телескопические стяжки должны быть всегда забло-

кированы в одном из трех положений:

- частичная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в транспортном положении.

При работе с некоторыми орудиями необходимо обеспечить раскачивание орудия

в каждую сторону не менее 125 мм или на другую величину, в соответствии с инструкци-

ей по эксплуатации машины (орудия). Для этого необходимо выполнить частичную бло-

кировку стяжек в рабочем положении.
