952.5-0000010Б РЭ
32
Переключение между режимами индикации «Суммарное астрономическое
время наработки двигателя», «Мгновенный расход топлива», «Объем оставшегося
топлива», «Время работы на остатке топлива», «Напряжение бортовой сети», «На-
работка двигателя за выбранный период», сообщениями о неисправностях осущест-
вляться кнопкой «Режим» пульта управления 18 (рисунок 2.1.1). Описание алгорит-
мов работы режимов «Диагностика работоспособности датчиков скорости», «Диаг-
ностика работоспособности частотного датчика объема топлива (ДОТ.Ч)», «Диагно-
стика работоспособности и подключения CAN-шины к ИК» приведены ниже).

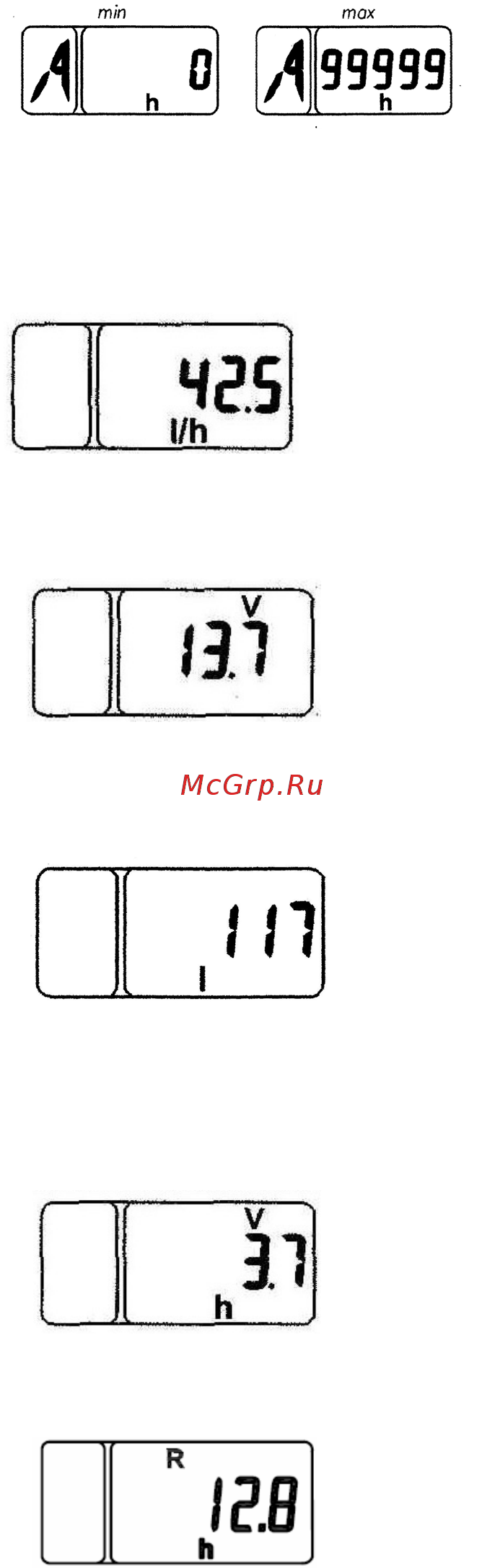

1. Суммарное астрономическое время наработки двигателя в часах.
Счетчик накапливает информацию о суммарном
времени работы двигателя при передаче сообщения
«частота оборотов двигателя» с БУД и сохраняет ее
при отключении питания. Диапазон показаний от 0 до
99999 часов работы двигателя.
2. Мгновенный расход топлива
В данном режиме отображается текущее значение мгновенного
расхода топлива, дискретность показаний – 0,1 л/час.
3. Напряжение бортовой сети
В данном режиме отображается в цифровом виде текущее зна-
чение напряжения бортовой сети.
4. Объем оставшегося топлива
В данном режиме отображается текущее количество топли-
ва в баке в литрах.
Этот режим доступен только на остановившемся тракторе (при
отсутствии сигналов с датчиков скорости).
Примечание – Для повышения точности отображения количества топлива в
баке необходимо трактор остановить на горизонтальной поверхности.
5. Время работы на остатке топлива
В данном режиме отображается прогнозируемое время работы
двигателя, вычисленное для текущих значений мгновенного
расхода и остатка топлива, (дискретность показаний – 0,1 час).
6. Наработка двигателя за выбранный период
В данном режиме отображается с точностью до 1/10 часа время
работы двигателя за выбранный период эксплуатации. При
необходимости возможно обнулить значение счетчика путем нажатия
и удержания в течение не менее 2-х секунд кнопки «Режим».
