952.5-0000010Б РЭ
81
Нормы нагрузок на одинарные шины трактора «БЕЛАРУС-952.5» для выбора экс-
плуатационных режимов работы при различных скоростях и внутренних давлениях в
шинах представлены в таблице 3.2.
Таблица 3.2
Нагрузка на шину, кг,
при внутреннем давлении, кПа
Шина
Индекс
нагрузки**
Символ
скорости**
Скорость,
км/ч
80 100 120 140 160 180
360/70R24 122 A8
10
20
30
40
1500
1340
1165
1090
1635
1450
1265
1180
1775
1580
1375
1285
1910
1720
1500
1400
2045
1845
1605
1500
2250
(190
кПа)
18.4R34 144 А8
10*
20
30
40
3030
2480
2160
2020
3330
2730
2375
2220
3615
2960
2575
2410
3915
3210
2790
2610
4200
3440
2995
2800
* - Внутреннее давление должно быть увеличено на 25%
** Индекс нагрузки и символ скорости (см. на боковине шин)
Нормы нагрузок приведены для шин с указанным индексом нагрузки и символом
скорости.
Давление должно устанавливаться в «холодных» шинах.
При выполнении работ требующих больших тяговых усилий на крюке, устанавли-
вайте давление как для скорости 30 км
/ч. При транспортных работах на дорогах с твер-
дым покрытием увеличьте давление на 30 кПа.
Работа трактора со сдвоенными задними шинами допускается только при скорости
до 20 км/ч.
Суммарная грузоподъемность сдвоенных шин не должна превышать грузоподъ-
емность одинарной шины более чем в 1,7 раза.
При сдваивании давление в шинах наружных колес должно
быть в 1,2 - 1,25 раза
ниже, чем во внутренних.
3.2.8.2 Накачивание шин
Накачивание шин производите через клапан отбора воздуха регулятора давления
1 (рисунок 3.2.2), для чего выполните следующие операции:
- выпустите воздух из баллона 3 пневмосистемы через клапан удаления конденсата;
- отвинтите гайку-барашек 2 штуцера клапана отбора воздуха;
- присоедините шланг для накачки шин к штуцеру отбора воздуха и к вентилю шины;
- запустите
двигатель и накачайте шину до требуемого давления, контролируя его
шинным манометром;
- отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;
- наверните гайку-барашек на штуцер клапана отбора воздуха.
ВНИМАНИЕ: ПРИ ПОВЫШЕНИИ ДАВЛЕНИЯ В БАЛЛОНЕ ДО 0,77 МПА КОМ-
ПРЕССОР ПЕРЕКЛЮЧАЕТСЯ РЕГУЛЯТОРОМ ДАВЛЕНИЯ НА ХОЛОСТОЙ ХОД И НА-
КАЧКА ШИН АВТОМАТИЧЕСКИ ПРЕКРАЩАЕТСЯ. ПОЭТОМУ ПЕРИОДИЧЕСКИ КОН-
ТРОЛИРУЙТЕ ДАВЛЕНИЕ ПО УКАЗАТЕЛЮ НА ЩИТКЕ ПРИБОРОВ И, ЕСЛИ НЕОБХО-
ДИМО, СНИЖАЙТЕ ЕГО ЧЕРЕЗ КЛАПАН УДАЛЕНИЯ КОНДЕНСАТА!

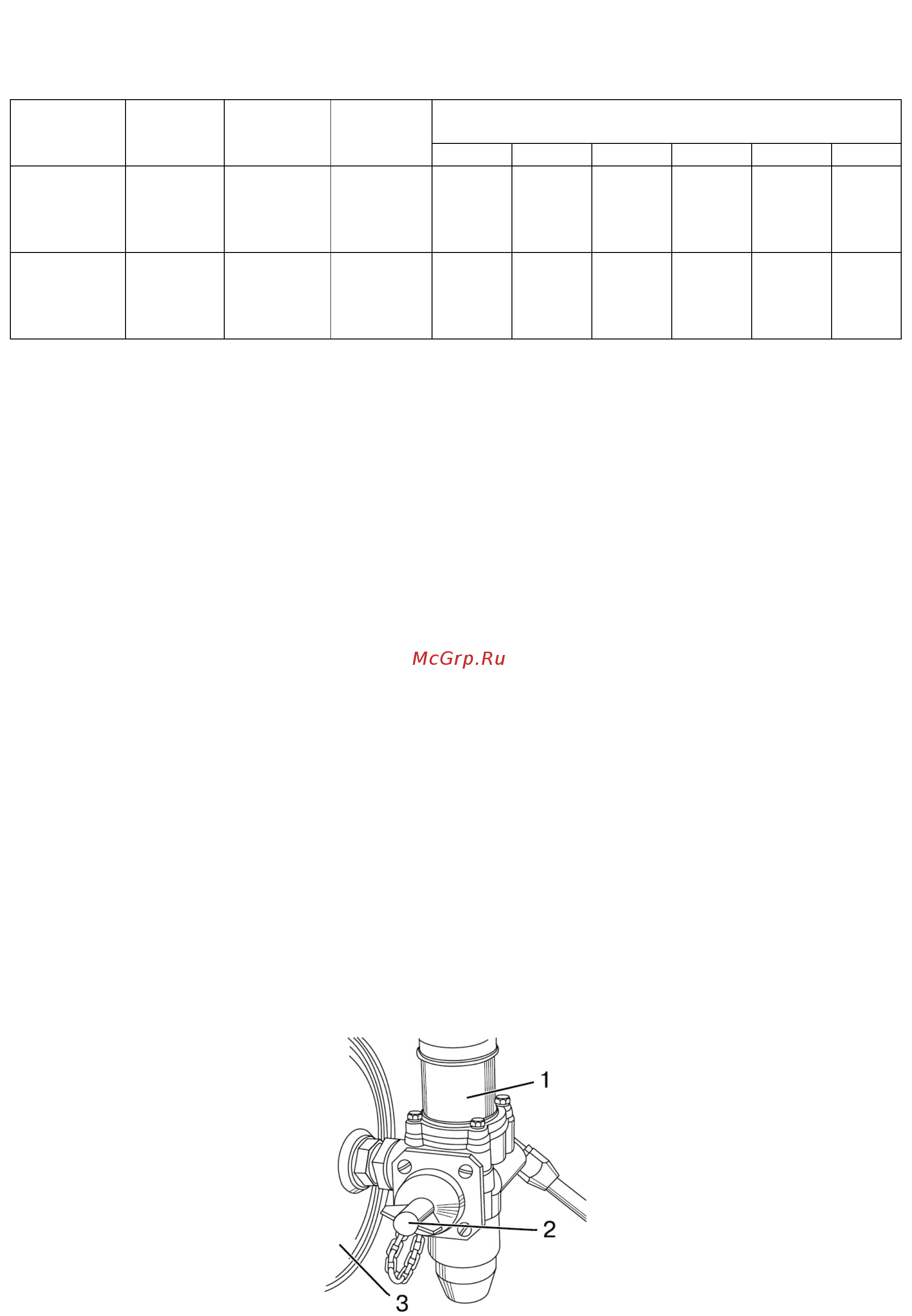

1 – регулятор давления; 2 – гайка-барашек; 3 – баллон пневмосистемы.
Рисунок 3.2.2 – Накачивание шин
