Каждая из трех рукояток 1, 2, 3 (рисунок 2.20.1) распределителя РП70-1221 (РП70-1221С)
или РП70-1221.1 (РП70-1221.1С) или RS213Mita (RS213Belarus) имеет четыре положения:
- «Плавающее» – крайнее верхнее фиксированное положение;
- «Принудительное опускание» – среднее верхнее нефиксированное положение
между позициями «Плавающее» и «Нейтраль». В положении "Принудительное опуска-
ние" при работающем двигателе рукоятку следует удерживать рукой, так как после от-
пускания
рукоятка автоматически возвращается в положение «Нейтраль»;
- «Нейтраль» – среднее нижнее фиксированное положение;
- «Подъем» – при установленном распределителе РП70-1221 (РП70-1221С) или
RS213Mita (RS213Belarus) крайнее нижнее нефиксированное положение. В положении
"Подъем" при работающем двигателе рукоятку следует удерживать рукой, т. к после от-
пускания рукоятка автоматически возвращается в положение «Нейтраль» (при установ-
ленном распределителе
РП70-1221.1 (РП70-1221.1С) рукоятка 2 имеет фиксацию без
автовозврата в положение «Нейтраль». Поэтому при работе с использованием указан-
ного золотника в положении «Подъем» во избежание перегрева гидросистемы и преж-
девременного выхода из строя насоса и других узлов гидронавесной системы, не забы-
вайте после выполнения операции установить рычаг управления данным золотником в
положение «Нейтраль»).
Схема расположения и подключения выводов распределителя РП70-1221, (РП70-
1221С) РП70-1221.1 (РП70-1221.1С), РП70-622, РП70-622.1 к внешним потребителям на
тракторе «БЕЛАРУС-952.5» представлена на рисунке 2.20.2.

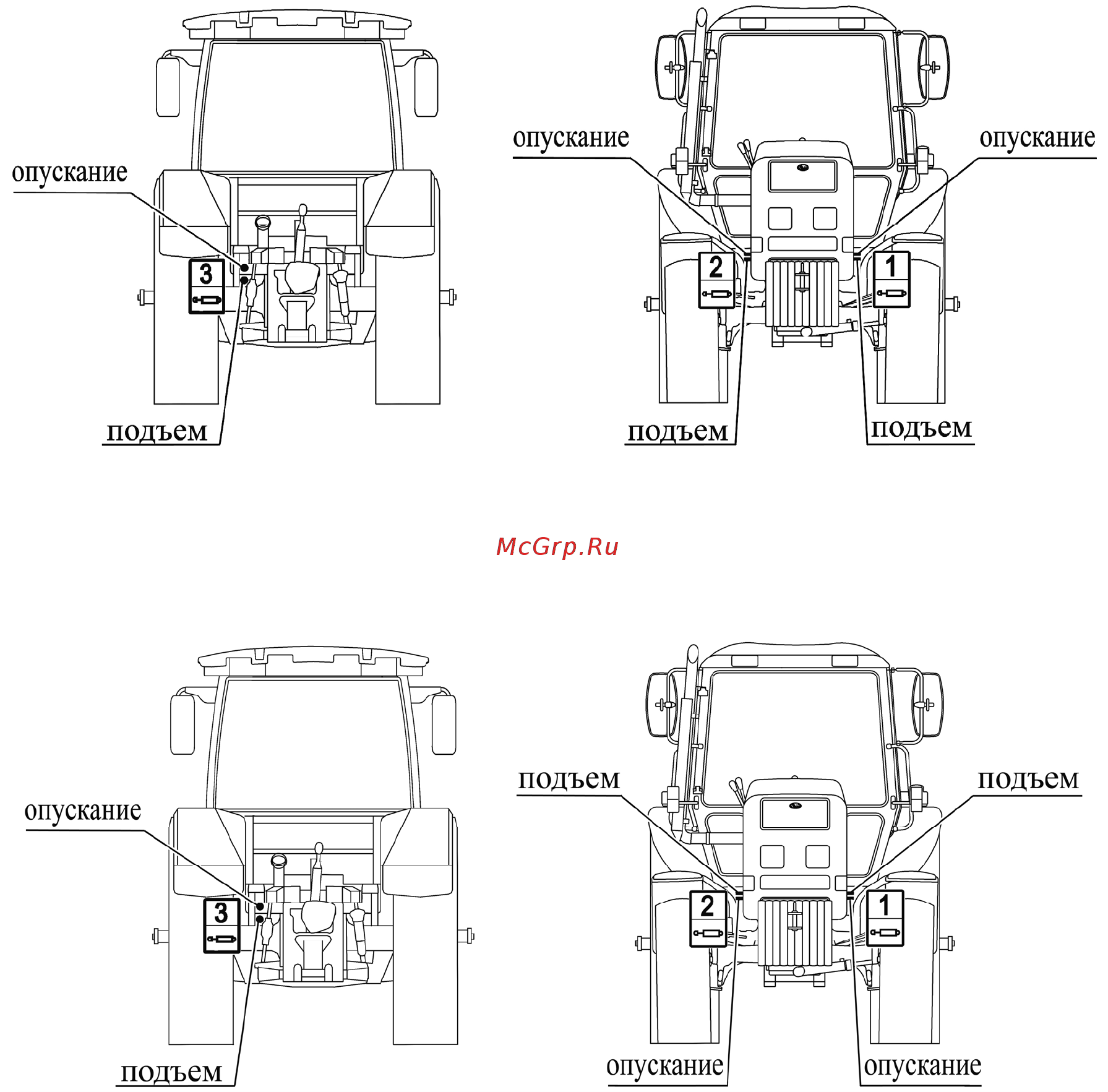

Рисунок 2.20.2 – Схема расположения и подключения выводов распределителя
РП70-1221 (РП70-1221С), РП70-1221.1 (РП70-1221.1С), РП70-622 (РП70-1221ТС) к
внешним потребителям
Схема расположения и подключения выводов распределителя RS213Mita (RS213Belarus)
к внешним потребителям на тракторе «БЕЛАРУС-952.5»представлена на рисунке 2.20.3.
Рисунок 2.20.3 – Схема расположения и подключения выводов распределителя
RS213Mita (RS213Belarus) к внешним потребителям
