5.4.4.3 Операция 73. Обслуживание воздухоочистителя двигателя
Обслуживание воздухоочистителя двигателя необходимо выполнять при заго-
рании индикатора максимальной засоренности фильтра воздухоочистителя, распо-
ложенной на блоке контрольных ламп в щитке приборов. Это означает, что фильт-
рующий элемент исчерпал свой ресурс.
Примечание – на воздухоочистителе взамен нескольких защелок черного цве-
та 1 (рисунок 5.4.21) может быть установлена одна защелка желтого цвета.
При загорании индикатора необходимо произвести замену основного фильт-
рующего элемента (ОФЭ). Для замены ОФЭ выполнить следующее:
- открыть капот трактора, чтобы получить доступ к воздухоочистителю;
- потянуть на себя защелки черного цвета 1 (рисунок 5.4.21), повернуть крыш-
ку 2 против часовой стрелки и снять её;
- аккуратно извлечь основной фильтрующий элемент 3;
- проверить наличие загрязнений контрольного фильтрующего элемента 5
(КФЭ), не вынимая его из корпуса 4.
ВНИМАНИЕ: ВЫНИМАТЬ ИЗ КОРПУСА КФЭ НЕ РЕКОМЕНДУЕТСЯ. ЗАГРЯЗ-
НЕНИЕ КФЭ УКАЗЫВАЕТ НА ПОВРЕЖДЕНИЕ ОФЭ (ПРОРЫВ БУМАЖНОЙ ШТОРЫ,
ОТКЛЕИВАНИЕ ДОНЫШКА). В ЭТОМ СЛУЧАЕ ОЧИСТИТЕ КФЭ И ЗАМЕНИТЕ ОФЭ!
- очистить внутреннюю и уплотнительную поверхность корпуса 4 влажной сал-
феткой от пыли и грязи;
- сборку воздухоочистителя с новым ОФЭ произвести в обратной последова-
тельности;
- убедиться в правильности установки ОФЭ и закрыть защелки 1;
- закрыть капот;
ВНИМАНИЕ: ПРОИЗВОДИТЕЛЬ ВОЗДУХООЧИСТИТЕЛЯ НАСТОЯТЕЛЬНО РЕ-
КОМЕНДУЕТ ПРОИЗВОДИТЬ ЗАМЕНУ ОФЭ, А НЕ ЕГО ОЧИСТКУ, ЧТОБЫ ИЗБЕЖАТЬ
ПОВРЕЖДЕНИЯ И ОБЕСПЕЧИТЬ МАКСИМАЛЬНУЮ ЗАЩИТУ ДВИГАТЕЛЯ!
1 – защелка; 2 – крышка; 3 – основной фильтрующий элемент; 4 – корпус воз-
духоочистителя; 5 – контрольный фильтрующий элемент.

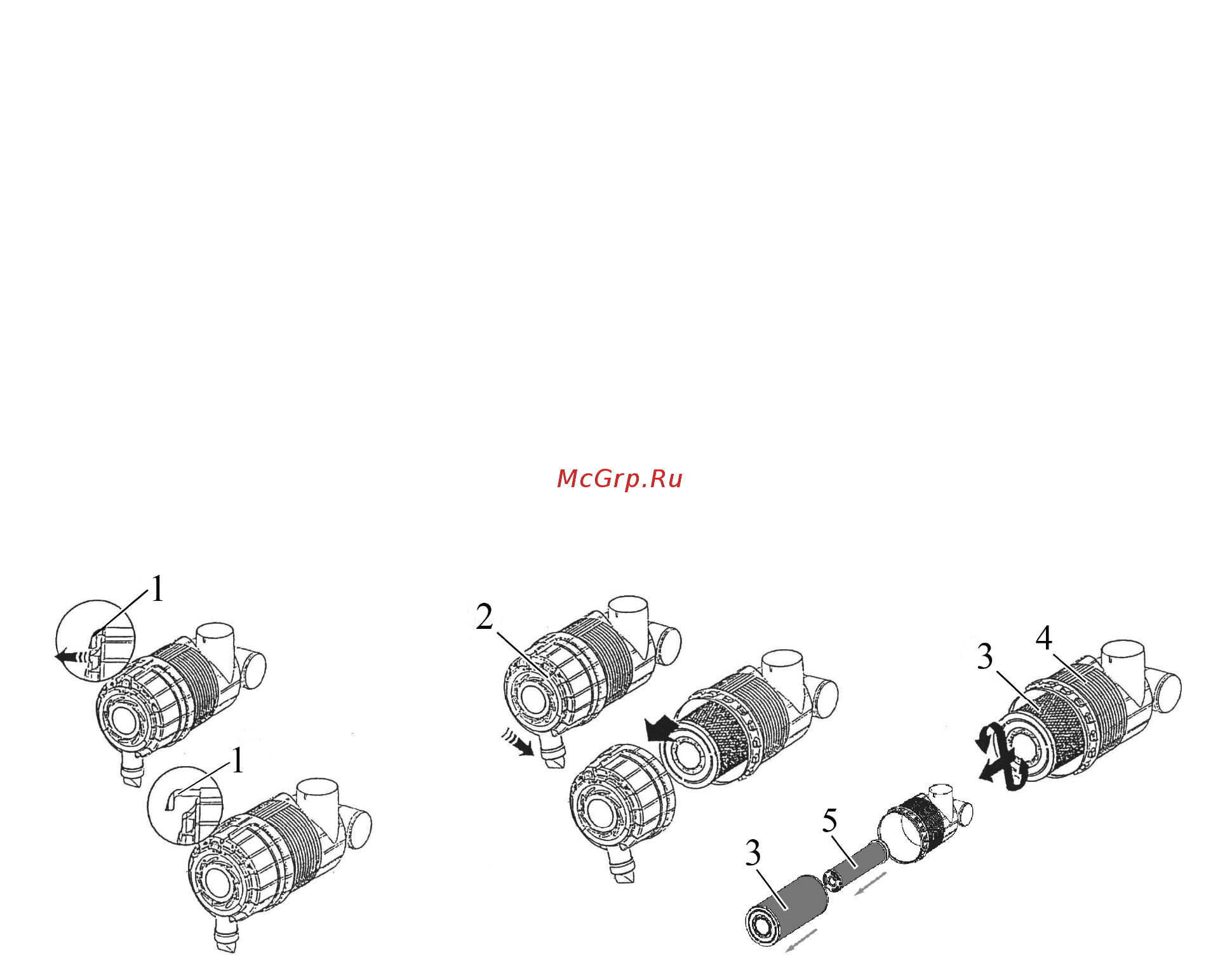

Рисунок 5.4.21 – Обслуживание воздухоочистителя двигателя
При срабатывании индикатора засоренности и отсутствии возможности сразу
заменить ОФЭ допускается проведение очистки ОФЭ.
Для проведения очистки ОФЭ необходимо выполнить следующее:
- аккуратно извлечь основной фильтрующий элемент 3;
- обдуть основной фильтрующий элемент сухим сжатым воздухом, осторожно,
изнутри наружу до того момента, пока не закончится образование пыли. Во избежа-
ние прорыва бумажной шторы давление воздуха должно быть от 0,2 до 0,3 МПа.
Струю воздуха следует направлять под прямым углом к поверхности фильтрующего
элемента. Во время обслуживания необходимо оберегать фильтрующий элемент от
механических повреждений и замасливания;
- проверить ОФЭ на предмет возможных повреждений (прорыв шторы, от-
клеивание донышка);
- протереть уплотнительное кольцо ОФЭ влажной салфеткой и установить
ОФЭ в корпус воздухоочистителя.
