952.5-0000010Б РЭ
44
2.14.4 Переключение передач в трансмиссии с двухрычажным управлением КП и
реверс-редуктором
Переключение передач осуществляется тремя рычагами: рычагом переключения
диапазонов КП 6 (рисунок 2.14.5), рычагом переключения передач КП 3 и рычагом
управления реверс-редуктором 1.
Выбор требуемых диапазонов, передач и ступеней реверс-редуктора (ступень пе-
реднего хода – символ «вперед», ступень заднего хода – символ «назад») производится
в соответствии со схемами переключения 5, 4 и 2, как показано на рисунке 2.14.5.
Переключение диапазонов и передач осуществляются отдельными рычагами 6 и
3. Вначале рычагом 6 включается диапазон (I-ый или II-ой), затем рычагом 3 осуществ-
ляется включение требуемой передачи.
Рычаг переключения диапазонов КП не имеет фиксированного нейтрального по-
ложения, по этому в КП всегда включен или I-ый
или II-ой диапазон КП.
Рычаг управления реверс-редуктором 1 в процессе работы трактора должен на-
ходиться во включенном (фиксированном) положении: вперед – ступень переднего хода
(«вперед»), или назад – ступень заднего хода («назад»). Допускается удерживание ры-
чага реверс-редуктора в нейтральном (среднем нефиксированном) положении для об-
легчения запуска двигателя при низких температурах.

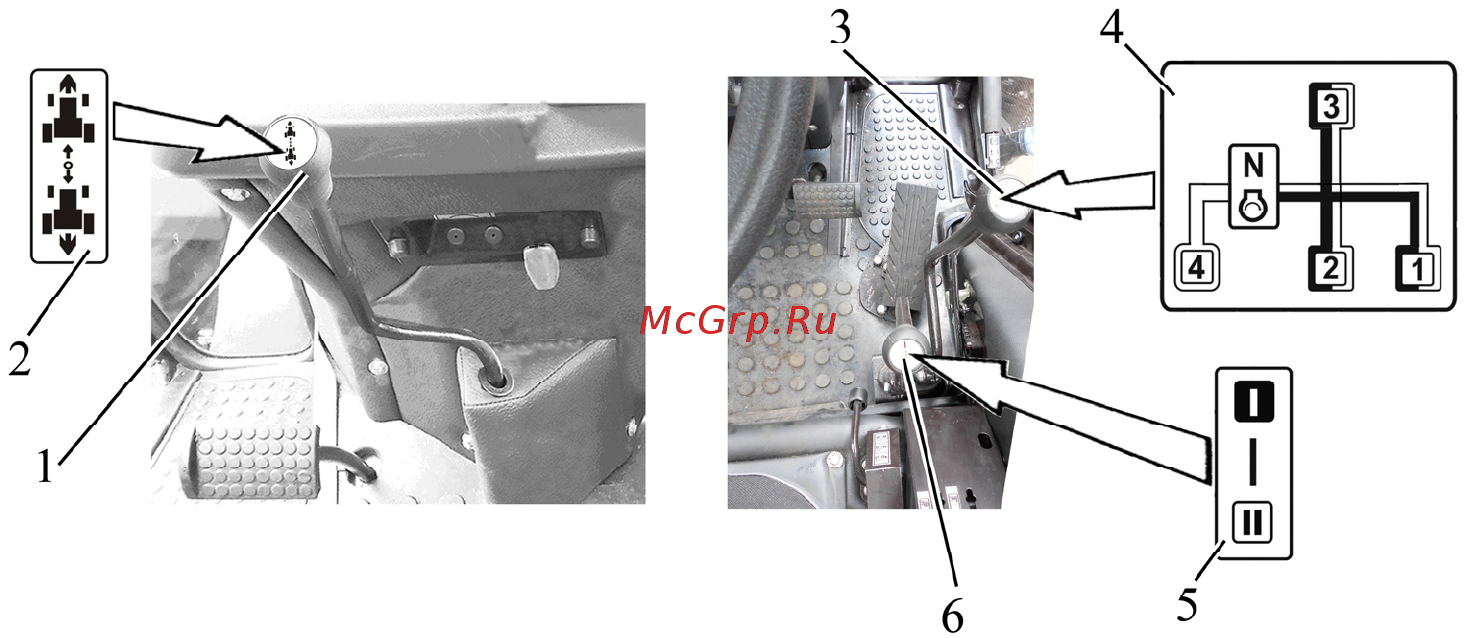

1 – рычаг управления реверс-редуктором; 2 – схема переключения ступеней ре-
верс-редуктора; 3 – рычаг переключения передач КП; 4 – схема переключения передач
КП; 5 – схема переключения диапазонов КП; 6 – рычаг переключения диапазонов КП.
Рисунок 2.14.5 – Управление КП с двухрычажным управлением и реверс-редуктором
ВНИМАНИЕ: В КП ТРАКТОРА, ОБОРУДОВАННОГО РЕВЕРС-РЕДУКТОРОМ, ОТ-
СУТСТВУЕТ ПЕРЕДАЧА ЗАДНЕГО ХОДА. ВЫБОР НАПРАВЛЕНИЯ ДВИЖЕНИЯ ОСУЩЕСТ-
ВЛЯЕТСЯ ВКЛЮЧЕНИЕМ СООТВЕТСТВУЮЩЕЙ СТУПЕНИ РЕВЕРС-РЕДУКТОРА!
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО ПРИ
ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП НА ПЕРЕДНЕМ ХОДУ ТРАКТОРА!
ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА ОСТА-
НОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫ-
ПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ НА ХОДУ
СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-ОГО ДИАПА-
ЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА
ВТОРУЮ, С ТРЕТЕЙ НА
ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗОНА. ПЕРЕКЛЮ-
ЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ
МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕ-
НИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ
ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ РЕВЕРС-РЕДУКТОРА С ПЕРЕДНЕГО
ХОДА НА ЗАДНИЙ И С ЗАДНЕГО ХОДА НА ПЕРЕДНИЙ ОСУЩЕСТВЛЯЕТСЯ НА ПЕРВОЙ,
ВТОРОЙ И ТРЕТЬЕЙ ПЕРЕДАЧАХ I –ОГО И II-ОГО ДИАПАЗОНОВ КП И ТОЛЬКО ПОСЛЕ
ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ!
ДВИЖЕНИЕ НА ЧЕТВЕРТОЙ ПЕРЕДАЧЕ КП ВОЗМОЖНО ТОЛЬКО ПЕРЕДНИМ ХОДОМ!
Диаграмма скоростей трактора «БЕЛАРУС-952.5», оборудованного КП с двухры-
чажным управлением и реверс-редуктором на шинах базовой комплектации аналогична
диаграмме скоростей трактора с КП с однорычажным управлением и реверс-
редуктором, представленой на рисунке 2.14.7.
