952.5-0000010Б РЭ

104

При установке ЗНУ в транспортное положение необходимо выполнить полную

блокировку стяжек в транспортном положении:

- если стяжки были частично заблокированы в рабочем положении, то при поднятом в

верхнее положение машины (орудия) необходимо вращением центрального элемента А стя-

жек максимально укоротить длины стяжек 2. Затем проверить величину бокового раскачива-

ния машины (орудия), которое не должно превышать 20 мм в каждую сторону. При необхо-

димости еще уменьшите длины стяжек 2 вращением центрального элемента «А» стяжек;

- если стяжки были полностью заблокированы в рабочем положении, то при под-

нятии в верхнее положение машины (орудия) блокировка стяжек в транспортном поло-

жении обеспечивается автоматически.

ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПЕРЕДНИХ КОНЦОВ НИЖНИХ ТЯГ НА ОСИ НИЖНИХ ТЯГ

(СОСТОЯНИЕ ПОСТАВКИ С ЗАВОДА), ВО ИЗБЕЖАНИЕ ПОЛОМОК, ВНЕШНИЕ ВИНТОВЫЕ СТЯЖ-

КИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА ДВА НИЖНИХ ОТВЕРСТИЯ КРОНШТЕЙНОВ 1

(РИСУНОК 4.3.6)! ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДВА ВЕРХНИХ ОТВЕРСТИЯ КРОНШТЕЙНА 1!

ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПЕРЕДНИХ КОНЦОВ НИЖНИХ ТЯГ НА ДОПОЛНИ-

ТЕЛЬНЫЕ ОСИ 4 (РИСУНОК 4.3.6), ВО ИЗБЕЖАНИЕ ПОЛОМОК, ВНЕШНИЕ ВИНТОВЫЕ

СТЯЖКИ ДОЛЖНЫ БЫТЬ УСТАНОВЛЕНЫ ТОЛЬКО НА ДВА ВЕРХНИХ ОТВЕРСТИЯ КРОН-

ШТЕЙНОВ 1 (ВТОРЫЕ СВЕРХУ ОТВЕРСТИЯ – ДЛЯ ЧАСТИЧНОЙ БЛОКИРОВКИ СТЯЖЕК,

ВЕРХНИЕ ОТВЕРСТИЯ – ДЛЯ ПОЛНОЙ БЛОКИРОВКИ СТЯЖЕК) ЗАПРЕЩАЕТСЯ ИСПОЛЬ-

ЗОВАТЬ ДВА НИЖНИХ ОТВЕРСТИЯ КРОНШТЕЙНА 1!

4.3.3.1.4 Внутренние стяжки

Внутренняя стяжка состоит из кронштейна 1 (рисунок 4.3.7), болта 2, серег 3, бол-

та 4, гайки 5, шплинта 6 и стяжки 7. При эксплуатации трактора внутренние стяжки

должны быть всегда заблокированы в одном из трех положений:

- полная блокировка стяжек в транспортном положении;

- полная блокировка стяжек в рабочем положении;

- частичная блокировка стяжек в рабочем положении.

Для полной блокировки внутренних стяжек в транспортном положении (нижние тяги подня-

ты вверх) необходимо перед подниманием ЗНУ максимально вывернуть болт 2 из кронштейна 1.

При междурядной обработке, севе и других видов работ нижние тяги навесного

устройства необходимо полностью блокировать от поперечных перемещений во избе-

жание повреждения растений при раскачивании орудия. Для этого необходимо выпол-

нить полную блокировку стяжек в рабочем положении.

Для полной блокировки стяжек в рабочем положении выполните следующее:

- приподнимите орудие на ЗНУ

так, чтобы его рабочие органы не касались земли.

При этом регулировочные болты 2 должны быть ввернуты в кронштейн 1 до упора;

- укоротите стяжки. Для этого требуется отвернуть контргайку 8. Затем, завернуть

стяжку 7 по часовой стрелке до упора и законтрить винтовое соединение контргайкой 8.

- качание заблокированного орудия не должно превышать 20 мм в обе стороны.

При работе с некоторыми орудиями необходимо обеспечить раскачивание орудия в каж-

дую сторону не менее 125 мм или на другую величину, в соответствии с инструкцией по эксплуата-

ции орудия. Для этого необходимо выполнить частичную блокировку стяжек в рабочем положении.

Частичная блокировка внутренних стяжек в рабочем положении выполняется по то-

му же алгоритму

, что и полная блокировка стяжек в рабочем положении. Путем вращения

стяжек 7 в ту или иную сторону установите требуемую длину стяжек. После установки дли-

ны стяжек необходимо проверить, обеспечивается ли требуемая величина раскачивания

орудия в каждую сторону. Если не обеспечивается – еще раз отрегулировать длину стяжек.

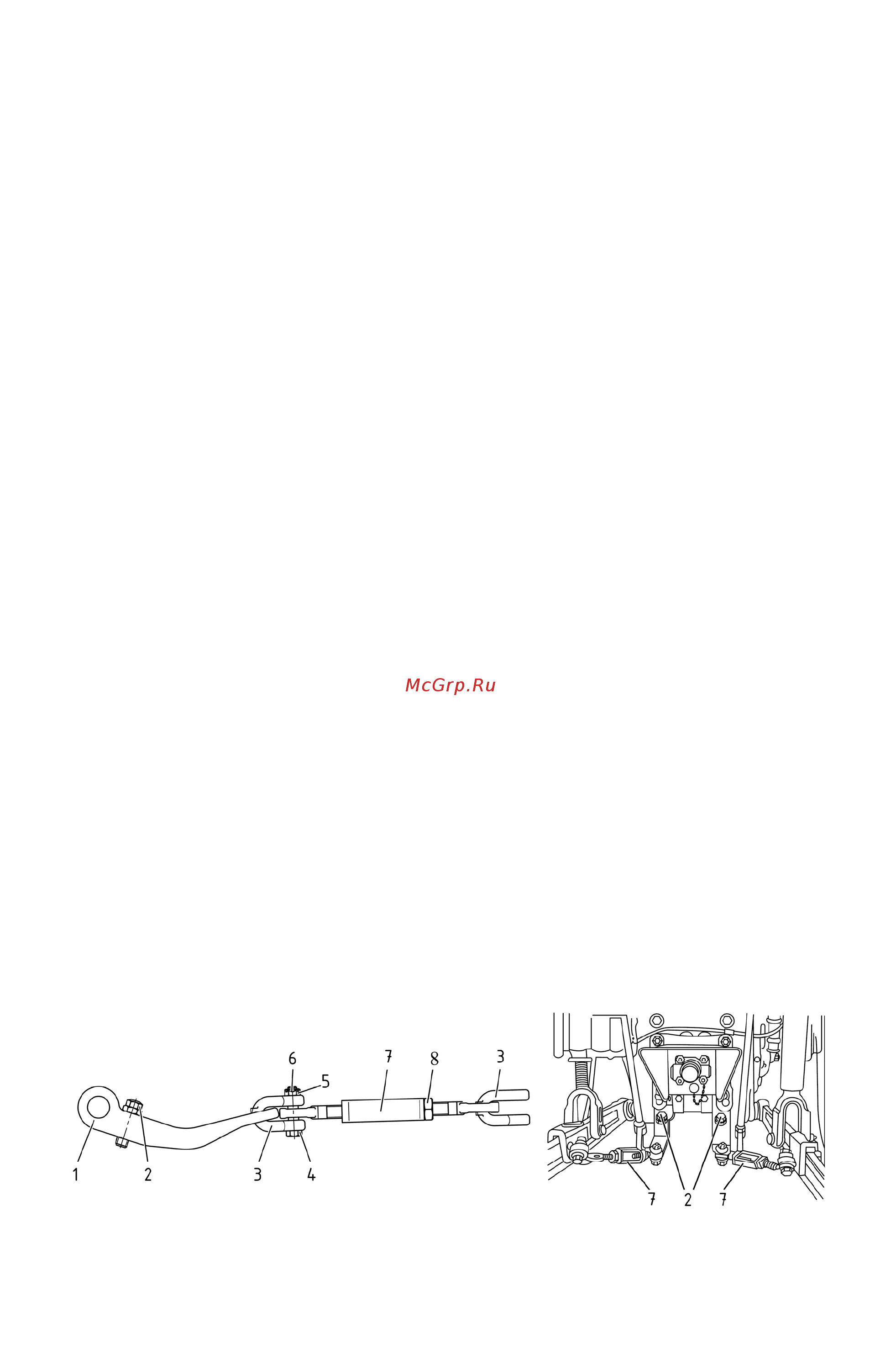

1 – кронштейн; 2 – болт; 3 – серьга; 4 – болт; 5 – гайка; 6 – шплинт; 7 – стяжка.

Рисунок 4.3.7 – Стяжка

ВНИМАНИЕ: ПРИ ИЗМЕНЕНИИ ДЛИНЫ РАСКОСА НЕОБХОДИМО ЗАНОВО ОТРЕ-

ГУЛИРОВАТЬ БЛОКИРОВКИ СТЯЖЕК В ТРАНСПОРТНОМ И РАБОЧЕМ ПОЛОЖЕНИИ. НЕ-

ВЫПОЛНЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ОБРЫВУ ОГРАНИЧИТЕЛЬ-

НЫХ СТЯЖЕК ИЛИ ДРУГИМ ПОЛОМКАМ!
