952.5-0000010Б РЭ
35
Допускается введение одного нефиксированного значения в диапазоне:
для «Z» - от 23 до 69;
для «I» - от 1.000 до 4.000;
для «R» - от 400 до 1000;
для «K» - от 2.360 до 4.000; (Для ИК без CAN-интерфейса)
для «KV2» - от 0.346 до 0.600;
для «ZV» - от 12 до 99;
для «V» - от 0 до 1000.

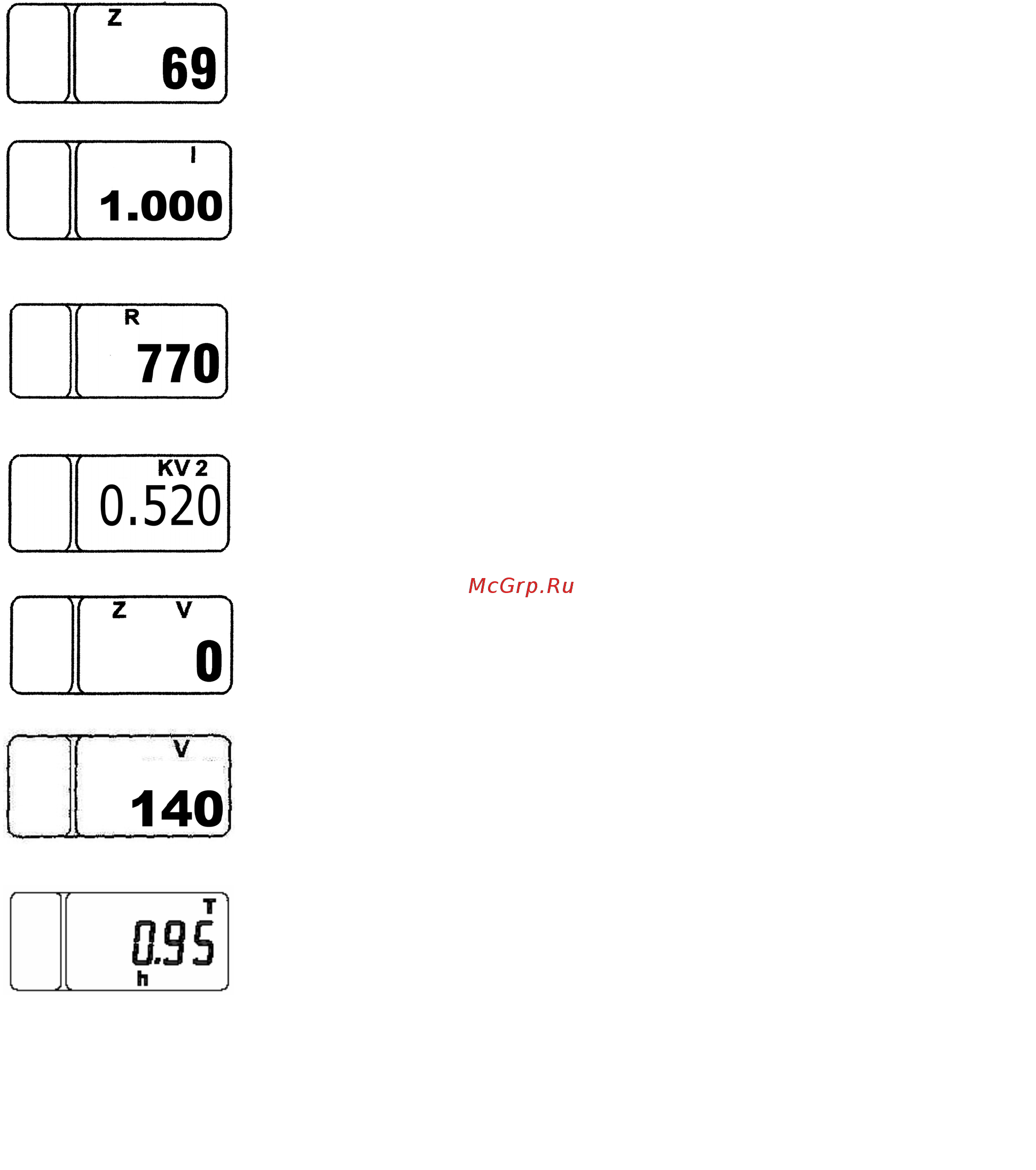

Перечень программируемых коэффициентов (графические примеры отобра-
жения параметров и их значений в режиме программирования):
Параметр «Z»
Z – число зубьев шестерней конечных валов ведущих колес (право-
го и левого), над которой установлены датчики скорости (оборотов)
Параметр «I»
I – повышающий коэффициент передаточного отношения колес-
ного редуктора
Параметр «R»
R – радиус качения заднего колеса, мм. При перепрограммировании
возможно изменение данного параметра с дискретностью 5 мм.
Примечание – «770» – значение для шин 18.4R34. При установке
иных типов шин необходимо установить значение параметра «R»,
соответствующее радиусу качения установленных шин
Параметр «KV2»
KV2 – передаточное отношение вала отбора мощности ВОМ
Параметр «ZV»
ZV – количество зубьев шестерни датчика оборотов ВОМ
(Примечание – если датчик неустановлен – вводится значение «0»)
Параметр «V»
V – объем топливного бака, л
Примечание – 140 литров – объем топливного бака на тракторах с
ЗНУ с гидроподъемником. На тракторах с ЗНУ с силовым регуля-
тором объем топливного 130 литров.
Также, в режиме программирования при нажатии кнопки «Пара-
метр», в списке программируемых параметров отображается неза-
висимый параметр «Т» уточненного содержимого счетчика астроно-
мического времени наработки двигателя. Данный параметр недос-
тупен для изменения, он предоставляет точное значение (до 1/100
часа) времени работы двигателя
В процессе эксплуатации разрешено изменять значения параметра «радиус каче-
ния колеса R», который определяется исходя из установленных на тракторе шин путем
измерения расстояния от центра колеса до опорной поверхности.
ЗАПРЕЩАЕТСЯ ИЗМЕНЯТЬ ВВЕДЕННЫЕ ЗНАЧЕНИЯ ВСЕХ ОСТАЛЬНЫХ ПА-
РАМЕТРОВ (ЗАВОДСКИЕ НАСТРОЙКИ)!
При включении освещения шкал приборов, т.е. при переводе центрального переключа-
теля света 22 (рисунок
2.1.1) в положение II «Включены подсветка щитка приборов, габарит-
ные огни» и положение III «Включены потребители положения II и передние дорожные фа-
ры» автоматически снижается яркость свечения дисплея МИ сегментов индикатора ВОМ.
