2.8.4 Описание проверки функционирования прибора
В ИК, при каждом подключении к питанию, осуществляется проверка функциони-
рования стрелочных указателей и элементов шкалы индикатора ВОМ. При этом, в тече-
ние не более одной секунды, стрелки указателей отклоняются от начальных отметок за
следующие первые оцифрованные отметки шкал (за «5» для скорости и за «10» для
оборотов), и включаются все сегменты и обозначения «540» и «1000» шкалы ВОМ.
2.8.5 Пульт программирования индикатором комбинированным
Пульт программирования 18 (рисунок 2.1.1)
позволяет производить ручное программирование
индикатора с помощью кнопок «Параметр» и «Значе-
ние» (см. рисунок 2.8.3), изменять режим отображе-
ния выводимых на ЖКИ параметров.
Примечание – На лицевой поверхности пульта
расположен диагностический разъем ХР1, позволяю-
щий производить автоматическое программирование
(перепрограммирование) ИК с помощью специального
прибора (при его наличии). При его отсутствии перепро
-
граммирование осуществляется с помощью вышеука-
занных кнопок. На тракторе «БЕЛАРУС-952.5» ХР1 не
задействован.

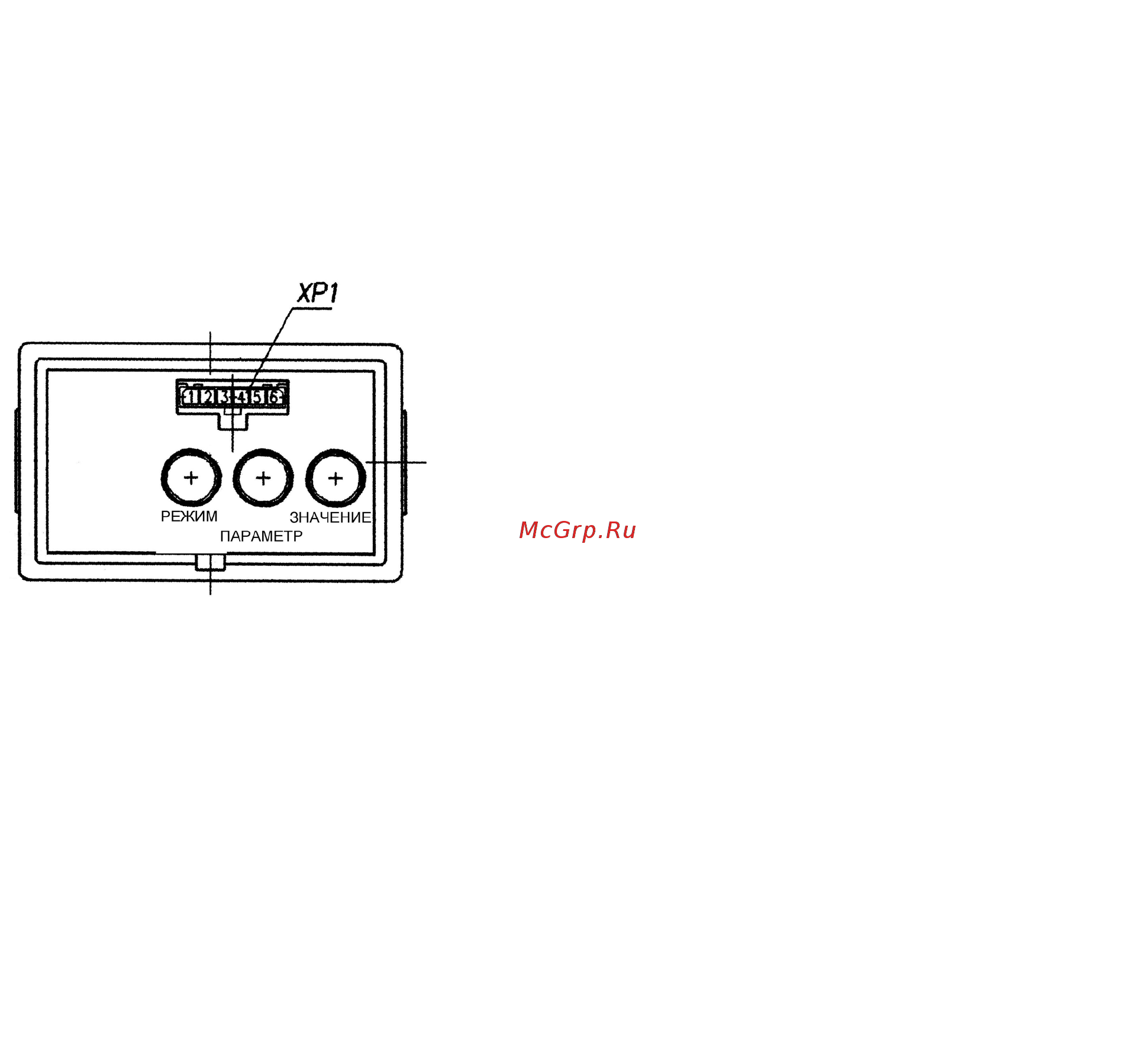

Рисунок 2.8.3 – Пульт программирования
индикатором комбинированным
Алгоритм программирования ИК
1. При выборе фиксированного значения параметра программирования:
1.1 При первом нажатии на кнопку «Параметр» (см. рисунок 2.8.3), ЖКИ переходит в
режим просмотра обозначения программируемого параметра и его числового значе-
ния. При повторных нажатиях на кнопку происходит циклическая смена параметров.
1.2 При последовательных нажатиях на кнопку «Значение» (см. рисунок 2.8.3) проис-
ходит смена числового значения установленного программируемого параметра.
1.3 Выход из режима осуществляется автоматически при отсутствии нажатий на
кнопки «Параметр» и «Значение» в течение 7,0 сек.
При выходе из режима запоминаются последние выбранные кнопкой «Значение»,
значения параметров.
2. При вводе нефиксированного значения параметра программирования:
2.1 Кнопкой «Параметр» выбрать параметр, значения которого необходимо установить;
2.2 Дважды нажать кнопку «Режим», на ЖК-дисплее младший разряд числового зна-
чения начнет мигать;
2.3 Смена значения мигающего разряда параметра осуществляется нажатием
кнопки «Значение»;
2.4 Переход к старшему разряду осуществляется нажатием кнопки «Параметр»;
2.5 Выход из режима
программирования нефиксированного значения любого пара-
метра осуществляется двойным нажатием кнопки «Режим»;
2.6 После выхода из указанного режима разряды введенного значения параметра
перестают работать в мигающем режиме;
2.7 Вновь введенное значение выставляется последним в списке разрешенных для
программирования значений параметра.
Примечания:
- при однократном нажатии кнопки «Режим» в режиме программирования вве-
дение произвольного значения параметра не возможно;
- при отсутствии нажатий кнопок «Режим», «Параметр», «Значение» в течение
семи секунд в режиме введения нефиксированного значения ИК автоматически пе-
реходит в основной режим работы ЖК-дисплея с сохранением установленных зна-
чений параметров.
