Беларус 952.5 [71/188] 0000010б рэ

952.5-0000010Б РЭ

2.27.6.3 Управление силовым регулятором, обеспечивающим возможность силового, по-

зиционного, смешанного и высотного регулирования положения сельскохозяйственных орудий

Органы управления силового регулятора, обеспечивающего возможность силово-

го, позиционного, смешанного и высотного регулирования положения сельскохозяйст-

венных орудий, представлены на рисунке 2.27.5.

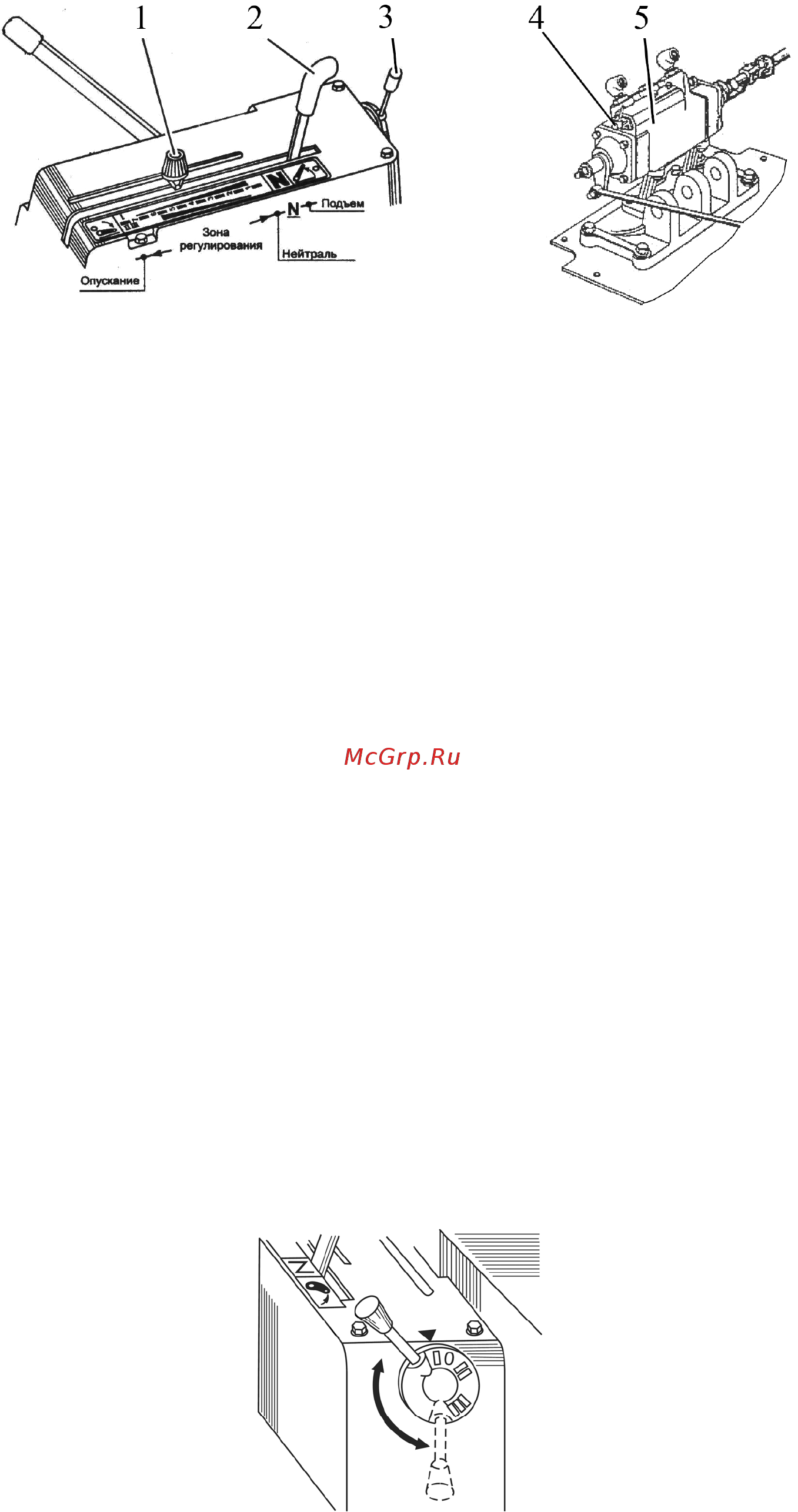

1 – ограничитель хода рукоятки управления силовым регулятором; 2 – рукоятка

управления силовым регулятором; 3 – рукоятка переключателя силового, позиционного

и смешанного способов регулирования; 4 – маховичок регулятора скорости коррекции;

5 – силовой регулятор.

Рисунок 2.27.5 – Органы управления силового регулятора с возможностью силового, по-

зиционного, смешанного и высотного регулирования положения сельскохозяйственных орудий

Отличия силового регулятора, представленного в пункте 2.27.6.3, от силового ре-

гулятора, представленного в пункте 2.27.6.2, следующие:

- дополнительно к силовому, позиционному и высотному регулированию добавля-

ется смешанный способ регулирования положения сельскохозяйственных орудий;

- переключение способа регулирования осуществляется рукояткой 3, располо-

женной в задней части пульта. Рукоятка 3 управляет переключателем смешения Сига-

лов, который расположен под кабиной

на крышке корпуса заднего моста.

Маховичок регулятора скорости коррекции 4 (рисунок 2.27.5) расположен на сило-

вом регуляторе 5. Для доступа к маховичку снимите крышку под сиденьем с левой стороны.

Переключение способа регулирования требуется выполнять следующим образом:

- установить рукояткой 2 (рисунок 2.27.5) ЗНУ в крайнее верхнее положение;

- установить рукоятку переключателя способов регулирования 3 в требуемое поло-

жение, совместив метки, нанесенные на круговом лимбе рукоятки, с меткой «∇» на верхней

пластине пульта управления. Метка «I» – позиционное регулирование, метка «III» – силовое

регулирование, положение между метками «I»

и «III» – зона смешанного регулирования;

- в соответствии с выбранным способом регулирования, установите маховичок

регулятора скорости коррекции 4 в требуемое положение, как указано в пункте 2.27.6.2.

- дальнейшее управление ЗНУ выполняйте рукояткой 2 в соответствии с пунктом

2.27.6.2. При силовом или смешанном регулирования, если необходимо, выполните на-

стройку маховичка скорости коррекций и выбор отверстия в серьге

при установке верх-

ней тяги как указано в пункте 2.27.6.2.

Для получения высотного способа регулирования установите рукоятку 2 в поло-

жение «Нейтраль», при этом рукоятка переключателя способов регулирования 3 может

находится в любом положении.

Схема управления рукояткой переключателя режимов 3 представлена на рисунке 2.27.6.

Рисунок 2.27.6 – Схема управления рукояткой переключателя силового, позици-

онного и смешанного способов регулирования
