952.5-0000010Б РЭ
45
2.14.5 Переключение передач в трансмиссии с однорычажным управлением КП и
реверс-редуктором
Переключение передач осуществляется двумя рычагами: рычагом переключе-
ния диапазонов и передач КП 3 (рисунок 2.14.6) и рычагом управления реверс-
редуктором 1.
Выбор требуемых диапазонов, передач и ступеней реверс-редуктора (ступень пе-
реднего хода – символ «вперед», ступень заднего хода – символ «назад») производится
в
соответствии со схемами переключения 4 и 2, как показано на рисунке 2.14.6.
Переключение диапазонов и передач производится одним рычагом 3, причем
вначале включется диапазон (I-ый или II-ой), затем рычаг переводится в положение «N»,
и осуществляется включение выбранной передачи.
Рычаг управления реверс-редуктором 1 в процессе работы трактора должен на-
ходиться во включенном (фиксированном) положении: вперед – ступень переднего
хода
(«вперед»), или назад – ступень заднего хода («назад»). Допускается удерживание ры-
чага реверс-редуктора в нейтральном (среднем нефиксированном) положении для об-
легчения запуска двигателя при низких температурах.

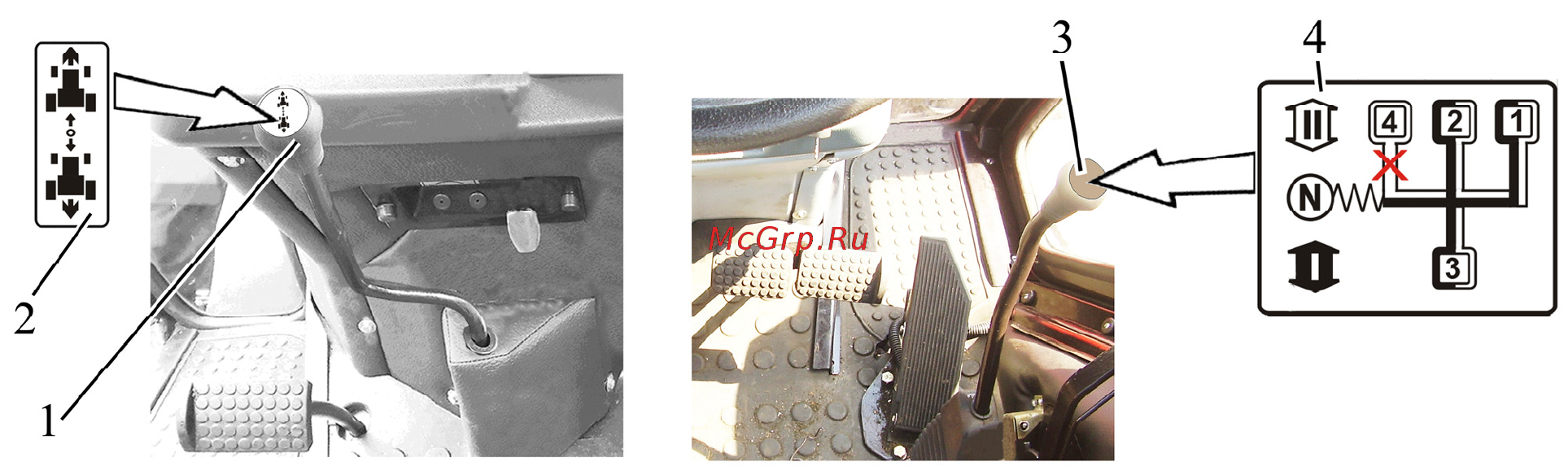

1 – рычаг управления реверс-редуктором; 2 – схема переключения ступеней ре-
верс-редуктора; 3 – рычаг переключения диапазонов и передач КП; 4 – схема переклю-
чения диапазонов и передач КП.
Рисунок 2.14.6 – Управление КП с однорычажным управлением и реверс-редуктором
ВНИМАНИЕ: В КП ТРАКТОРА, ОБОРУДОВАННОГО РЕВЕРС-РЕДУКТОРОМ, ОТ-
СУТСТВУЕТ ПЕРЕДАЧА ЗАДНЕГО ХОДА. ВЫБОР НАПРАВЛЕНИЯ ДВИЖЕНИЯ ОСУ-
ЩЕСТВЛЯЕТСЯ ВКЛЮЧЕНИЕМ СООТВЕТСТВУЮЩЕЙ СТУПЕНИ РЕВЕРС-
РЕДУКТОРА!
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО
ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП НА ПЕРЕДНЕМ ХОДУ ТРАКТОРА!
ВНИМАНИЕ:! ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА ОС-
ТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ
ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ
НА ХОДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-
ОГО ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА ВТО-
РУЮ
, С ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО
ДИАПАЗОНА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКА-
ТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕ-
НИЕ ПЕРВОЙ ПЕРЕДАЧИ, ПЕРЕКЛЮЧЕНИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСО-
КОЙ ПЕРЕДАЧИ ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА И
ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ РЕВЕРС-РЕДУКТОРА С ПЕРЕДНЕГО
ХОДА НА ЗАДНИЙ И С ЗАДНЕГО ХОДА НА ПЕРЕДНИЙ ОСУЩЕСТВЛЯЕТСЯ НА ПЕР-
ВОЙ, ВТОРОЙ И ТРЕТЬЕЙ ПЕРЕДАЧАХ I –ОГО И II-ОГО ДИАПАЗОНОВ КП И ТОЛЬКО
ПОСЛЕ ПОЛНОЙ ОСТАНОВКИ ТРАКТОРА С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ
СЦЕПЛЕНИЯ! ДВИЖЕНИЕ НА ЧЕТВЕРТОЙ ПЕРЕДАЧЕ КП ВОЗМОЖНО ТОЛЬКО ПЕ-
РЕДНИМ ХОДОМ!
