952.5-0000010Б РЭ
43

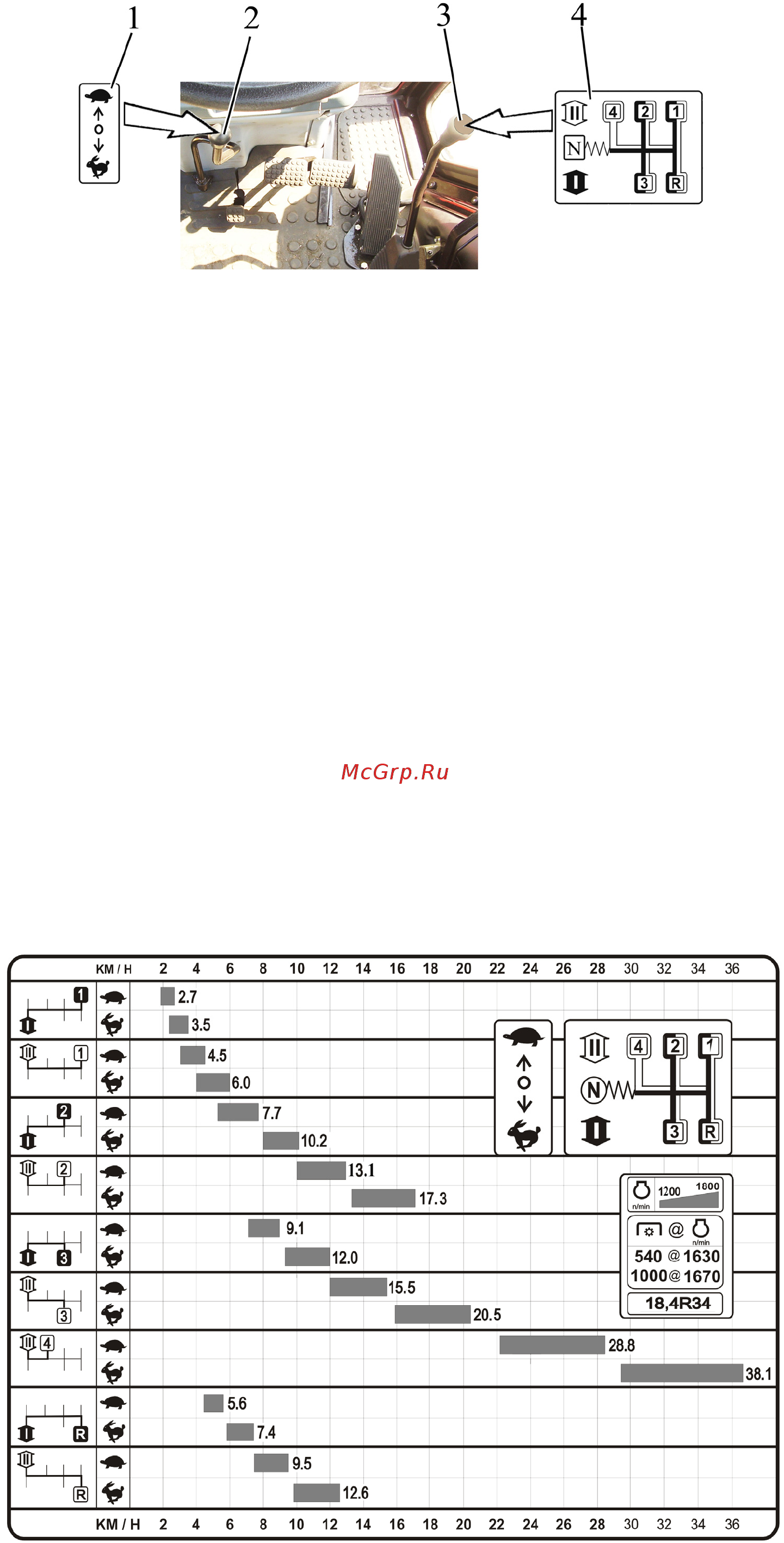

1 – схема переключения ступеней повышающего редуктора; 2 – рычаг управления
повышающим редуктором; 3 – рычаг переключения диапазонов и передач КП; 4 – схема
переключения диапазонов и передач КП.
Рисунок 2.14.3 – Управление КП с однорычажным управлением и повышающим редуктором
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО ПРИ
ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!
ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА ОСТА-
НОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫ-
ПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ НА ХО-
ДУ СО ВТОРОЙ НА ТРЕТЬЮ И С ТРЕТЬЕЙ НА ВТОРУЮ В ПРЕДЕЛАХ I-ОГО И II-ОГО
ДИАПАЗОНОВ, А ТАКЖЕ СО ВТОРОЙ НА ЧЕТВЕРТУЮ, С ЧЕТВЕРТОЙ НА
ВТОРУЮ, С
ТРЕТЕЙ НА ЧЕТВЕРТУЮ И С ЧЕТВЕРТОЙ НА ТРЕТЬЮ В ПРЕДЕЛАХ II-ОГО ДИАПАЗОНА.
ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ
ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ! ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ПЕРВОЙ ПЕРЕДАЧИ,
ПЕРЕКЛЮЧЕНИЕ НА ПЕРВУЮ ПЕРЕДАЧУ С БОЛЕЕ ВЫСОКОЙ ПЕРЕДАЧИ, ВКЛЮЧЕНИЕ
И ВЫКЛЮЧЕНИЕ ПЕРЕДАЧИ ЗАДНЕГО ХОДА ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕ ПОЛНОЙ ОС-
ТАНОВКИ ТРАКТОРА
И ВЫЖАТОЙ ПЕДАЛИ МУФТЫ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ ПОВЫШАЮЩЕГО РЕДУКТОРА ОСУЩЕСТВЛЯ-
ЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫ-
ЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕ-
РЕКЛЮЧЕНИЕ СТУПЕНИ ПОВЫШАЮЩЕГО РЕДУКТОРА НА ХОДУ. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВО-
ДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ МУФТОЙ СЦЕПЛЕНИЯ!
Табличка диаграммы скоростей на шинах базовой комплектации трактора «БЕ-
ЛАРУС-952.5», оборудованного КП с однорычажным управлением и повышающим ре-
дуктором, установлена на правом стекле кабины и представлена на рисунке 2.14.4.
Рисунок 2.14.4 – Диаграмма скоростей трактора «БЕЛАРУС-952.5» с однорычаж-
ным управлением КП и повышающим редуктором
