Беларус 952.5 [103/188] 0000010б рэ

952.5-0000010Б РЭ

103

Полную блокировку стяжек в транспортном положении необходимо выполнять

следующим образом:

- если стяжки были полностью заблокированы в рабочем положении, то при под-

нятом в верхнее положение машины (орудия), необходимо проверить величину бокового

раскачивания машины (орудия), которое не должно превышать 20 мм в каждую сторону.

При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3;

- если стяжки были частично заблокированы в рабочем положении, то необходимо

сначала выполнить полную блокировку стяжек в рабочем положении, как указано выше. За-

тем, при поднятом в верхнее положение машины (орудия), необходимо проверить величину

бокового раскачивания машины (орудия), которое не должно превышать 20 мм в каждую

сторону. При необходимости подрегулируйте длину стяжки, вращая винт 2 рукояткой 3.

4.3.3.1.3 Внешние винтовые стяжки

При эксплуатации трактора внешние винтовые стяжки должны быть всегда забло-

кированы в одном из трех положений:

- частичная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в рабочем положении;

- полная блокировка стяжек в транспортном положении.

Частичную блокировку стяжек в рабочем положении необходимо выполнять сле-

дующим образом:

- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;

- установите машину (орудие) симметрично продольной оси трактора;

- стяжки должны быть присоединены к нижним отверстиям кронштейнов 1, как по-

казано на виде а) рисунка 4.3.6;

- для получения раскачивания орудия в каждую сторону не менее 125 мм в или в

соответствии с инструкцией по эксплуатации машины, подрегулируйте длины стяжек 2

вращением центрального элемента А стяжек.

ВНИМАНИЕ: ОБЯЗАТЕЛЬНО ВЫДЕРЖИВАЙТЕ РАЗМЕР РАСКАЧИВАНИЯ МА-

ШИНЫ НЕ МЕНЕЕ 125 ММ, ВО ИЗБЕЖАНИЕ РАЗРЫВА СТЯЖЕК ПРИ ПОДЪЕМЕ МА-

ШИНЫ В ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ!

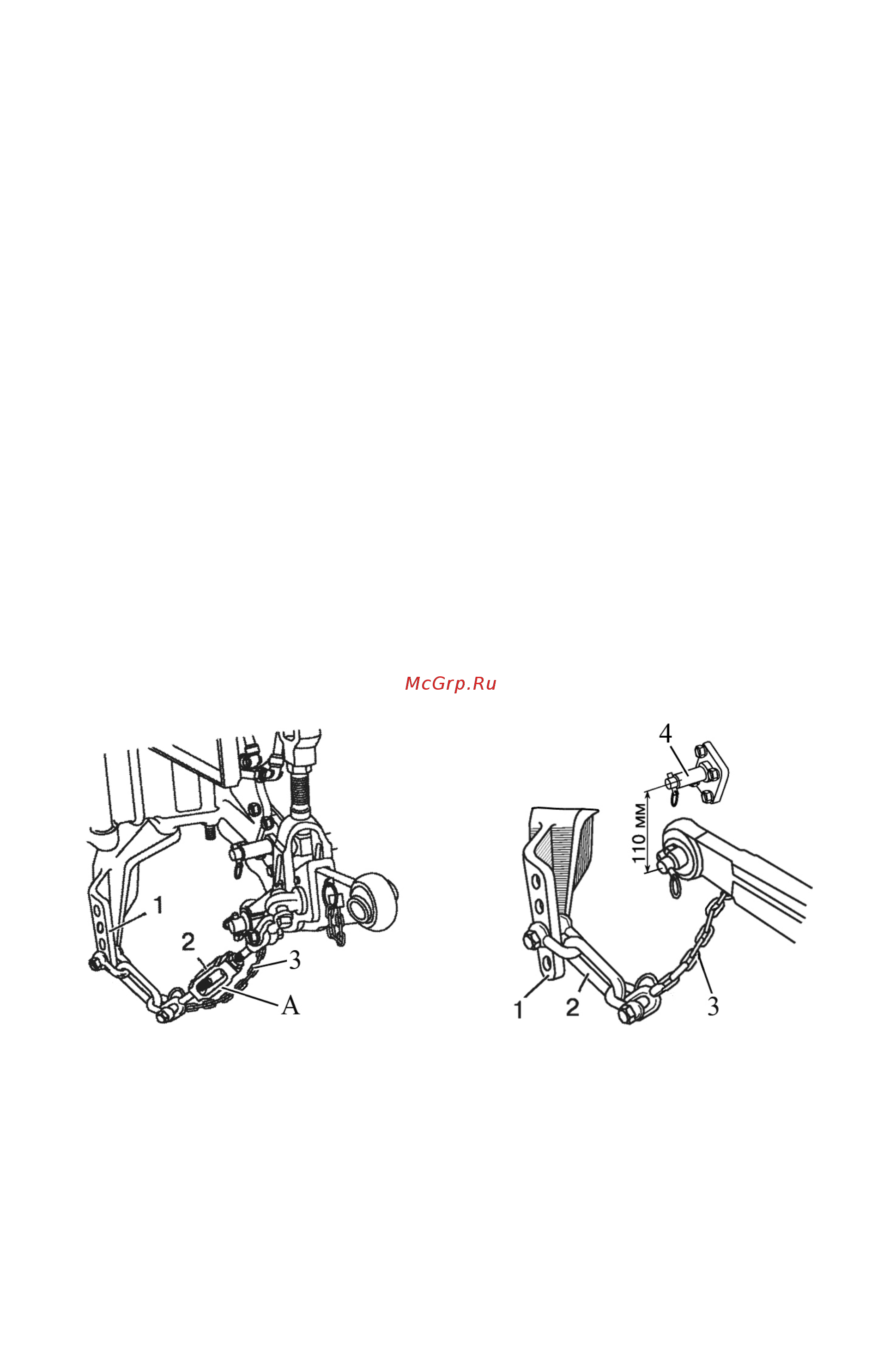

а) Частичная блокировка внешних стяжек б) Полная блокировка внешних стяжек

1 – кронштейн; 2 – стяжка; 3 – ограничительная цепь; 4 – дополнительная ось.

Рисунок 4.3.6 – Частичная и полная блокировка внешних стяжек

Полную блокировку стяжек в рабочем положении необходимо выполнять сле-

дующим образом:

- присоедините машину (орудие) к нижним тягам и приподнимите ее до отрыва от земли;

- установите машину (орудие) симметрично продольной оси трактора;

- стяжки должны быть присоединены ко вторым снизу отверстиям кронштейнов 1,

как показано на виде б) рисунка 4.3.6;

- проверьте величину бокового раскачивания машины (орудия), которое не должно

превышать 20 мм в каждую сторону;

- для ограничения раскачивания орудия в каждую сторону не более 20 мм подре-

гулируйте длины стяжек 2 вращением центрального элемента А стяжек.
