952.5-0000010Б РЭ
41
2.13 Педали трактора
2.13.1 При нажатии на педаль 24 (рисунок 2.1.1) сцепление выключается.
2.13.2 При нажатии на педаль 27 (рисунок 2.1.1) происходит затормаживание зад-
него левого колеса.
2.13.3 При нажатии на педаль 28 (рисунок 2.1.1) происходит затормаживание зад-
него правого колеса. Соединительная планка тормозных педалей предназначена для
одновременного торможения правым и левым тормозами.
2.13.4 При нажатии на педаль 29 (рисунок 2.1.1) увеличиваются обороты двигателя
.
2.14 Переключение передач
2.14.1 Общие сведения
В базовой комплектации трансмиссии трактора «БЕЛАРУС-952.5» установлены
синхронизированная коробка передач с двухрычажным управлением и повышающим
редуктором (КП 14F+4R). По заказу возможно оборудование трактора «БЕЛАРУС-952.5»
трансмиссиями со следующими комплектациями:
- с синхронизированной коробкой передач с однорычажным управлением и повы-
шающим редуктором (КП 14F+4R);
- с синхронизированной коробкой передач с двухрычажным управлением и
ре-
верс-редуктором (КП 7F+6R);
- синхронизированной коробкой передач с однорычажным управлением и реверс-
редуктором (КП 7F+6R).
2.14.2 Переключение передач в трансмиссии с двухрычажным управлением КП и
повышающим редуктором
Переключение передач осуществляется тремя рычагами: рычагом переключения
диапазонов КП 6 (рисунок 2.14.1), рычагом переключения передач КП 3 и рычагом
управления повышающим редуктором 1.
Выбор требуемых диапазонов, передач и ступеней повышающего редуктора (за-
медляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц») произ-
водится в
соответствии со схемами переключения 5, 4 и 2, как показано на рисунке 2.14.1.
Переключение диапазонов и передач осуществляются отдельными рычагами 6 и
3. Вначале рычагом 6 включается диапазон (I-ый или II-ой), затем рычагом 3 осуществ-
ляется включение требуемой передачи.
Рычаг переключения диапазонов КП не имеет фиксированного нейтрального по-
ложения, по этому в КП всегда включен или I-ый или II-
ой диапазон КП.
Рычаг управления повышающим редуктором 1 в процессе работы трактора должен
находиться во включенном (фиксированном) положении: назад – ускоряющая ступень
(«заяц»), или вперед – замедляющая ступень («черепаха»). Допускается удерживание
рычага повышающего редуктора в нейтральном (среднем нефиксированном) положении
для облегчения запуска двигателя при низких температурах.

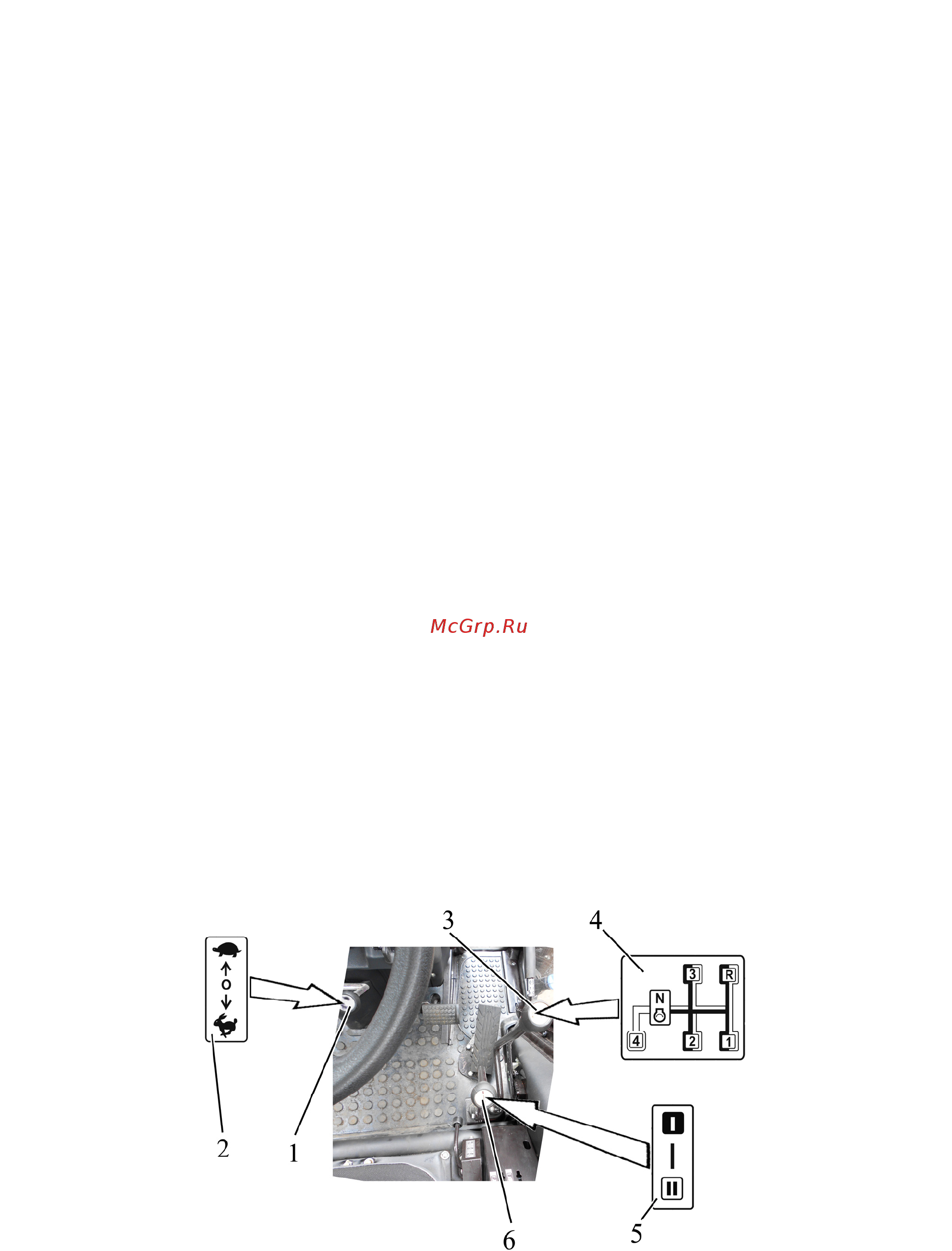

1 – рычаг управления повышающим редуктором; 2 – схема переключения ступеней по-
вышающего редуктора; 3 – рычаг переключения передач КП; 4 – схема переключения передач
КП; 5 – схема переключения диапазонов КП; 6 – рычаг переключения диапазонов КП.
Рисунок 2.14.1 – Управление КП с двухрычажным управлением и повышающим редуктором
ВНИМАНИЕ: ВКЛЮЧЕНИЕ ЧЕТВЕРТОЙ ПЕРЕДАЧИ КП ВОЗМОЖНО ТОЛЬКО
ПРИ ВКЛЮЧЕННОМ II-М ДИАПАЗОНЕ КП!
