ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ НАЧАТЬ РАБОТУ НА ТРАКТОРЕ, ОТРЕГУЛИРУЙТЕ

СИДЕНЬЕ В НАИБОЛЕЕ УДОБНОЕ ДЛЯ ВАС ПОЛОЖЕНИЕ. ВСЕ РЕГУЛИРОВКИ ПРО-

ИЗВОДИТЕ НАХОДЯСЬ НА СИДЕНЬИ! СИДЕНЬЕ СЧИТАЕТСЯ ПРАВИЛЬНО ОТРЕГУ-

ЛИРОВАННЫМ ПО МАССЕ ЕСЛИ ПОД ВЕСОМ ОПЕРАТОРА ВЫБИРАЕТ ПОЛОВИНУ

ХОДА (ХОД ПОДВЕСКИ 100 ММ)!

2.23.2 Регулировки сиденья «БЕЛАРУС»

а) Сиденье «БЕЛАРУС 80-6800010» б) Сиденье «БЕЛАРУС 80В-6800000»

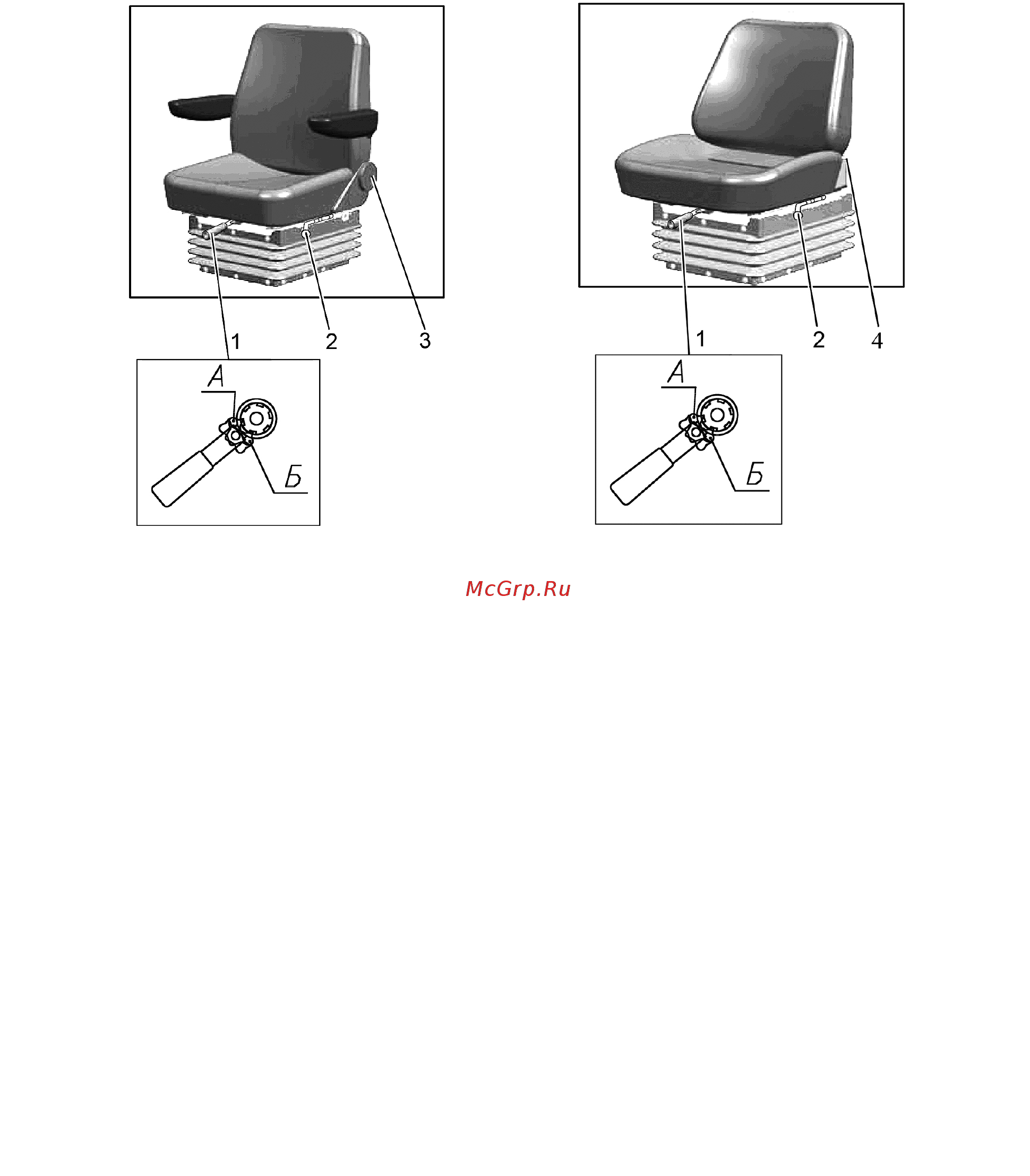

1 – рукоятка регулирования по массе; 2 – рукоятка продольной регулировки; 3 – ма-

ховик регулировки наклона спинки; 3 – рычаг регулировки наклона спинки.

Рисунок 2.23.1 – Регулировки сиденья «БЕЛАРУС»

Сиденье «БЕЛАРУС» имеет следующие регулировки:

- регулировка по массе оператора. Осуществляется рукояткой 1 (рисунок

2.23.1) в пределах от 50 до 120 кг. Для регулирования сиденья на большую массу не-

обходимо перевести собачку рукоятки 1 в положение «А» и возвратно поступательным

движением затянуть пружины. Для регулирования сиденья на меньшую массу необхо-

димо перевести собачку в положение «Б

» и возвратно поступательным движением от-

пустить пружины.

- продольная регулировка. Осуществляется рукояткой 2 в пределах ± 80 мм от

среднего положения. Для передвижения посадочного места «вперед-назад» необходимо

поднять рукоятку 2 вверх на себя, передвинуть посадочное место и затем отпустить ру-

коятку. Посадочное место автоматически зафиксируется в нужном положении.

- регулировка угла наклона спинки сиденья:

а) Для сиденья «БЕЛАРУС 80-6800010» осуществляется маховиком 3 в пре-

делах от минус 15° до плюс 20°. Для увеличения угла наклона спинки необходимо

повернуть маховик по часовой стрелке, а для уменьшения – против часовой стрелки.

б) Для сиденья «БЕЛАРУС 80В-6800000» осуществляется рычагом 4 в преде-

лах от плюс 5° до плюс 25°. Для изменения угла наклона спинки необходимо под-

нять рычаг 4 вверх до упора, наклонить спинку в нужном направлении на требуемый

угол, и отпустить рычаг. Спинка зафиксируется в установленном положении.

- регулировка по высоте. Осуществляется в пределах ± 30 мм от среднего положе-

ния. Сиденье имеет три положения по высоте «нижнее», «среднее» и «верхнее». Для пе-

ревода сиденья из «нижнего» положения в «среднее» или из «среднего» в «верхнее» не-

обходимо плавно приподнять

посадочное место вверх до срабатывания храпового меха-

низма (слышен характерный щелчок). Для перевода сиденья из «верхнего» положения в

«нижнее» необходимо резким движением приподнять посадочное место вверх до упора и

опустить вниз. Перевести сиденье из «среднего» положения в «нижнее» нельзя.
