952.5-0000010Б РЭ

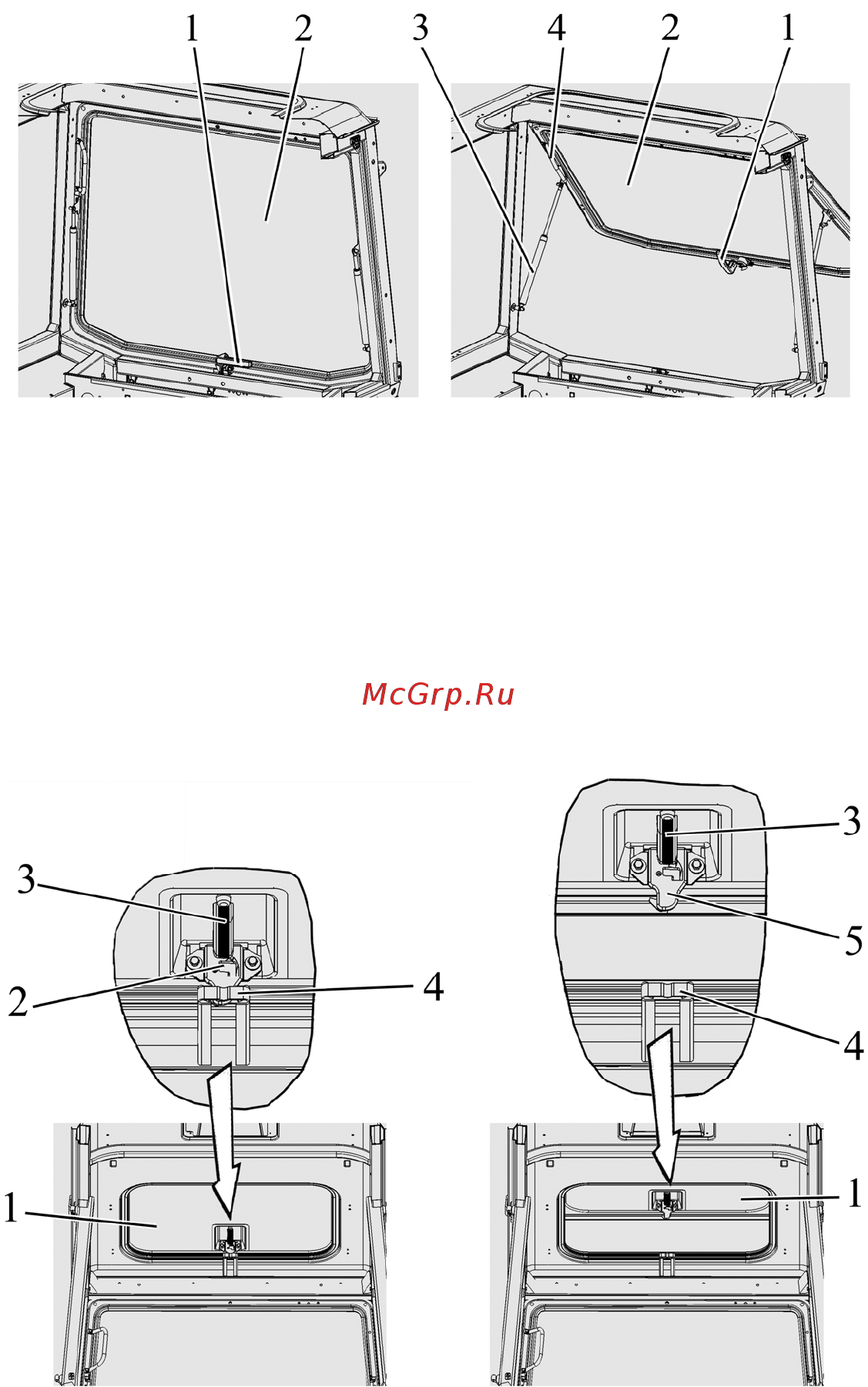

2.22.3 Открытие заднего окна

Для открытия заднего окна 2 (рисунок 2.22.3) кабины поверните рукоятку 1

вверх (против часовой стрелки) и оттолкните окно наружу. Под действием пневмо-

подъемников 3 оно займет наклонное положение.

Для закрытия потяните за поручень 4 окно на себя до прижатия к оконному

проему, поверните рукоятку 1 по часовой стрелке до совмещения выступа зацепа

ручки с подформовкой в кронштейне.

а) окно закрыто б) окно открыто

1 – рукоятка; 2 – заднее окно; 3 – пневмоподъемник; 4 – поручень.

Рисунок 2.22.3 – Открытие заднего окна

2.22.4 Открытие крыши кабины

Для открытия крыши 1 (рисунок 2.22.4) потяните на себя поручень 3 вниз на

себя, нажмите на зацеп 2 вверх от себя, и удерживая его, оттолкните поручень 3 с

крышей 1 вверх, до фиксации крыши 1 в открытом положении.

Для закрытия крыши 1 потяните поручень 3 вниз, до фиксации крыши 1 в за-

крытом положении (защелка 5 должна зафиксироваться в кронштейне 4).

а) крыша закрыта б) крыша открыта

1 – крыша; 2 – зацеп; 3 – поручень; 4 – кронштейн; 5 – защелка.

Рисунок 2.22.4 – Открытие крыши кабины

2.22.5 Аварийные выходы кабины

Кабина имеет следующие аварийные выходы:

- двери – левая и правая;

- заднее окно;

- крыша;

- левое боковое окно.

2.23 Сиденье и его регулировки

2.23.1 Общие сведения

Сиденье имеет механическую подвеску, состоящую из двух спиральных пру-

жин кручения и газонаполненного амортизатора двухстороннего действия. Направ-

ляющий механизм типа «ножницы» обеспечивает строго вертикальное перемещение

сиденья. Динамический ход сиденья 100 мм.
