952.5-0000010Б РЭ

2.17.3 Переключатель двухскоростного независимого привода заднего ВОМ

Поводок независимого привода ВОМ 2 (рисунок 2.17.1) имеет два положения:

I – 540 мин

-1)

– крайнее, по часовой стрелке;

II – 1000

-1)

– крайнее против часовой стрелки.

Для установки нужной скорости вращения ВОМ отверните на один оборот болт 1,

поверните поводок 2 в положение «I» или «II» и затяните болт 1.

ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ ВОМ ВЫПОЛНЯЙТЕ ТОЛЬКО ПРИ

НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ!

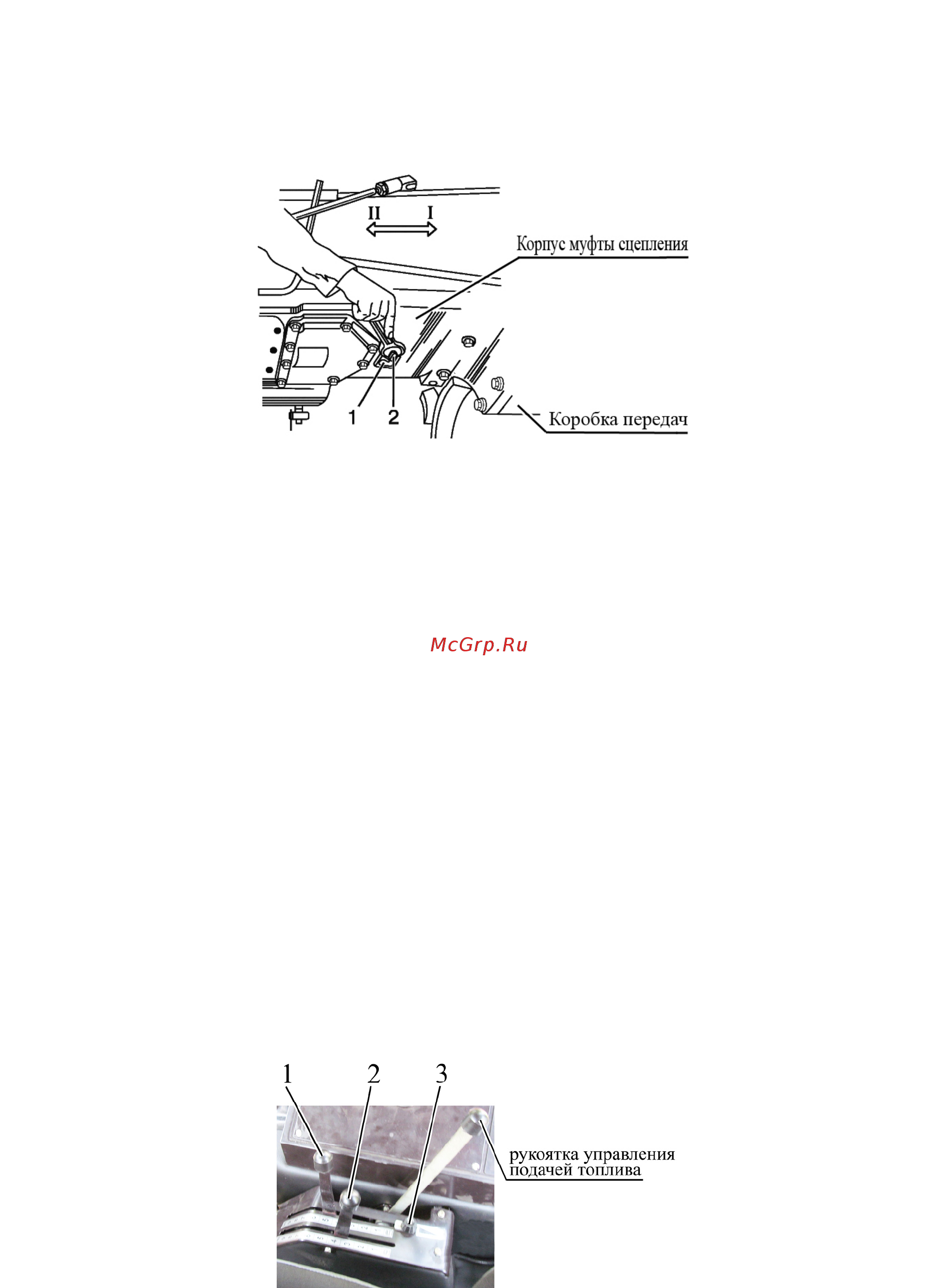

1 – болт; 2 – поводок переключения скорости вращения ВОМ

Рисунок 2.17.2 – Переключение скорости вращения ВОМ (вид снизу трансмиссии)

2.17.4 Работа трактора без использования заднего ВОМ

При работе трактора без использования заднего ВОМ поводок переключения незави-

симого двухскоростного привода ВОМ необходимо установить в положение 540 мин

-1)

, рукоятку

переключения заднего ВОМ с независимого на синхронный привод – в нейтральное положе-

ние, клавишный переключатель управления задним ВОМ – в положение "ВОМ выключен" (на

тракторах с с механическим управлением рычаг включения заднего ВОМ установить в положе-

ние "ВОМ выключен"). Защитный колпак ограждения заднего ВОМ должен быть установлен.

2.18 Управление задним навесным устройством с гидроподъемником

2.18.1 Элементы управления ЗНУ с гидроподъемником

Управление ЗНУ осуществляется двумя рукоятками 1 и 2 (рисунок 2.18.1), распо-

ложенными в кабине на правом пульте управления.

Рукоятка силового регулирования 2 расположена первой от сиденья оператора и

имеет следующие положения:

- крайнее переднее – максимальная глубина обработки почвы («9»);

- крайнее заднее – минимальная глубина обработки почвы («1»).

Диапазон положений рукоятки 2 обозначен цифрами от 1 до 9.

Рукоятка позиционного регулирования 1 имеет следующие положения:

- крайнее заднее («1») – транспортное положение ЗНУ;

- крайнее переднее («9») – минимальная высота орудия над почвой.

Диапазон положений рукоятки 1 обозначен цифрами от 1 до 9.

Максимальная высота подъема орудия рукояткой 1 ограничивается регулируе-

мым упором 3.

1 – рукоятка позиционного регулирования; 2 – рукоятка силового регулирования;

3 – регулируемый упор.

Рисунок 2.18.1 – Элементы управления ЗНУ

Смешанное регулирование осуществляется путем ограничения глубины заглубе-

ния орудия рукояткой 1 при работе в режиме силового регулирования.
