952.5-0000010Б РЭ
159
5.4.3 Техническое обслуживание через каждые 250 часов работы (2ТО-1), через
каждые 500 часов работы (ТО-2), через каждые 1000 часов работы (ТО-3), через каж-
дые 2000 (специальное обслуживание) часов работы и техническое обслуживание,
не совпадающее со сроками проведения ТО-1, 2ТО-1, ТО-2, ТО-3 и специальным ТО
5.4.3.1 Общие указания
ВНИМАНИЕ: ОПЕРАЦИИ 2ТО-1, ТО-2, ТО-3 И СПЕЦИАЛЬНОГО ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ, ЗА ИСКЛЮЧЕНИЕМ ОПЕРАЦИЙ «ПРОВЕРКА / РЕГУЛИРОВКА
СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС» И «ПРОВЕРКА / РЕГУЛИРОВКА ЛЮФТОВ В ШАР-
НИРАХ РУЛЕВОЙ ТЯГИ» ДОЛЖНЫ ВЫПОЛНЯТЬ ТОЛЬКО ДИЛЕРЫ!
Операции 2ТО-1 выполняются через каждые 250 часов работы трактора совмест-
но с операциями ЕТО и ТО-1.
Операции ТО-2 выполняются через каждые 500 часов работы трактора совместно
с операциями ЕТО, ТО-1 и 2ТО-1.
Операции ТО-3 выполняются через каждые 1000 часов работы трактора совмест-
но с операциями ЕТО, ТО-1, 2ТО-1 и ТО-2.
Операции
специального технического обслуживания выполняются через каждые
2000 часов работы трактора совместно с операциями ЕТО, ТО-1, 2ТО-1, ТО-2, и ТО-3.
5.4.3.2 Операция 30. Проверка / регулировка люфтов в шарнирах рулевой тяги
Для проверки свободного хода и люфтов в шарнирах 1 (рисунок 5.4.18) рулевой тяги 4,
необходимо при работающем двигателе повернуть рулевое колесо в обе стороны. При наличии
углового люфта рулевого колеса свыше 25° градусов, как показано на рисунке 5.4.17, требуется
устранить люфты в шарнирах рулевых тяг, для чего необходимо выполнить следующее:
- заглушить двигатель;
- снять контровочную проволоку 3 (рисунок 5.4.18);
- завернуть резьбовую пробку 2 так, чтобы устранить зазор в шарнирном соединении;
- законтрить пробку 2 проволокой 3.
Если подтяжкой резьбовых пробок люфт в шарнирах не устраняется, необходимо
разберать шарнир и заменить изношенные детали.
Кроме того, причиной повышенного углового люфта рулевого колеса может быть
слабая затяжка корончатых гаек конусных пальцев гидроцилиндров ГОРУ.

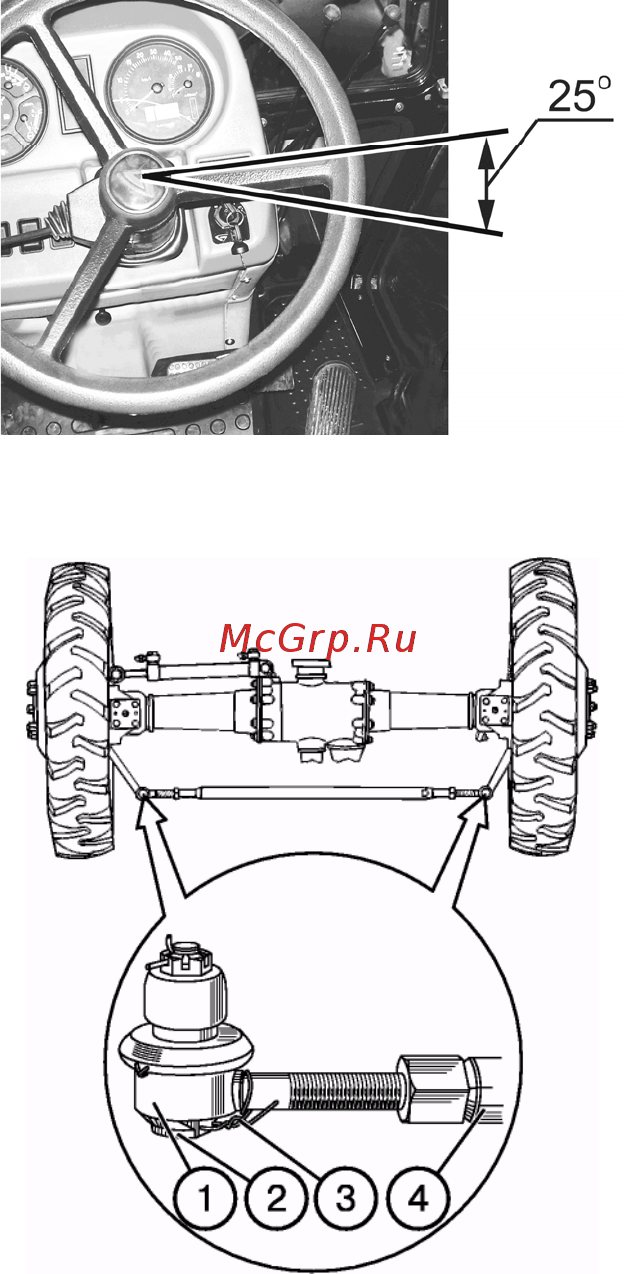

Рисунок 5.4.17 – Проверка люфта в рулевого колеса
1 – шарнир; 2 – пробка; 3 – контровочная проволока; 4 – рулевая тяга.
Рисунок 5.4.18 – Техническое обслуживание шарниров рулевых тяг
