952.5-0000010Б РЭ
106
4.3.3.3 Верхняя тяга
Верхняя тяга представлена на рисунке 4.3.10.
Длина верхней тяги может быть отрегулирована в пределах от 500 до 740 мм.
Регулировку длины верхней тяги производить в следующей последовательности:
- отвернуть контргайку 4 (рисунок 4.3.10);
- вращая рукоятку 3 трубы 2 по часовой или против часовой стрелки изменить
длину верхней тяги;
- отрегулировав длину тяги, законтрить винтовое соединение контргайкой 4.
Для присоединения верхней тяги к орудию использовать палец 6 заднего шарни-
ра, для фиксации пальца установить на него чеку с кольцом 7.

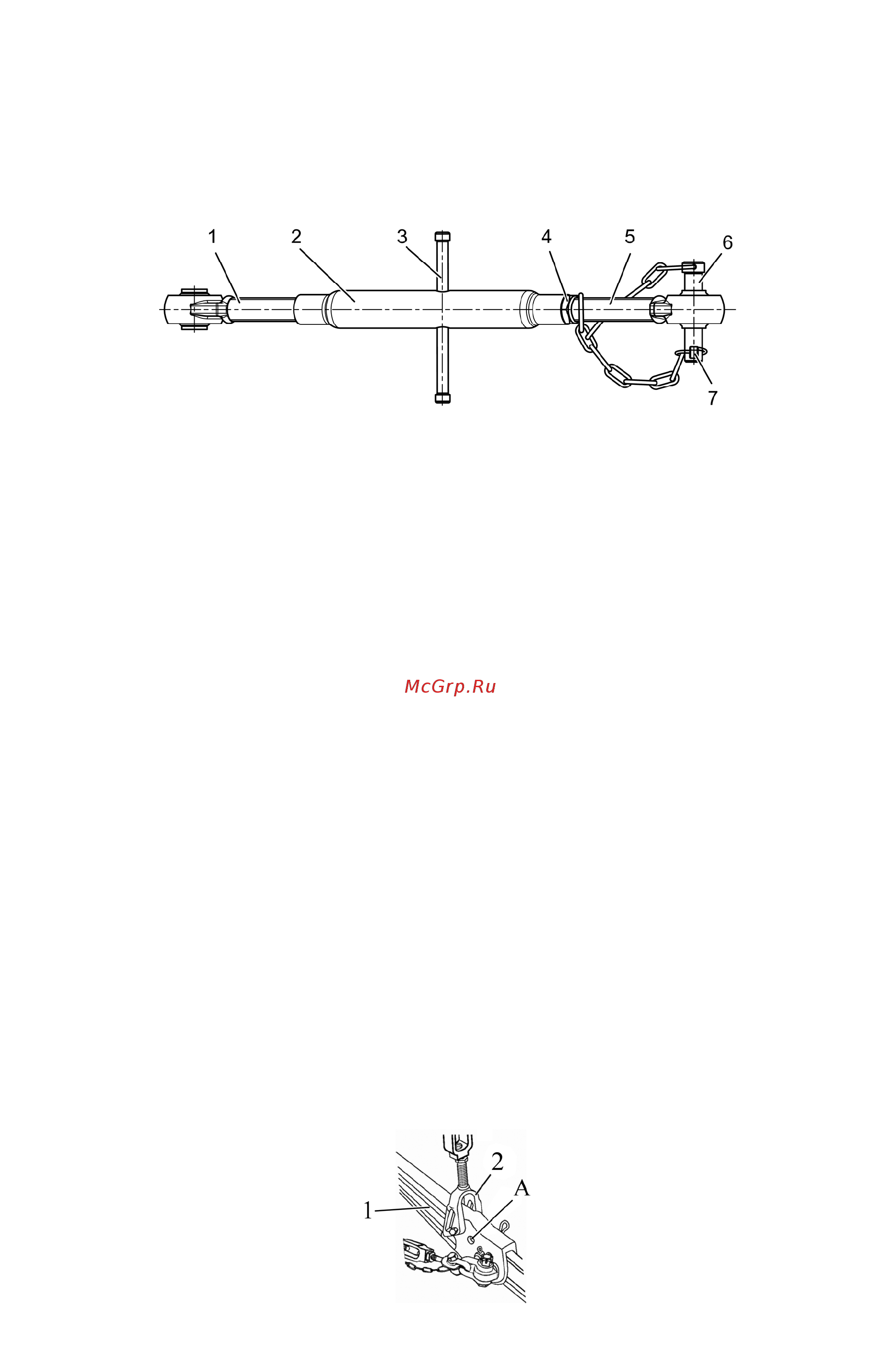

1 – винт с шарниром передний; 2 – труба; 3 – рукоятка; 4 – контргайка, 5 – винт с
шарниром задний; 6 – палец; 7 – чека с кольцом.
Рисунок 4.3.10 – Верхняя тяга
На тракторах с силовым регулятором, в зависимости от вида выполняемой работы, реко-
мендуются следующие варианты установки верхней тяги 2 (рисунок 2.27.4) в отверстия серьги 1:
- при использовании ЗНУ в режиме силового регулирования верхнюю тягу навес-
ного устройства устанавливайте на два верхних отверстия серьги (положения «А» и «Б»
на рисунке 2.27.4);
- при использовании ЗНУ в режиме позиционного регулирования верхнюю тягу навесно-
го устройства устанавливайте на верхнее отверстие серьги (положение «А» на рисунке 2.27.4);
- при использовании ЗНУ в режиме высотного регулирования верхнюю тягу навесного
устройства устанавливайте на нижнее отверстие серьги (положение «В» на рисунке 2.27.4);
- при выполнении транспортных работ и работ, когда передний конец верхней тя-
ги не подсоединен к машине или орудию, верхнюю тягу навесного устройства устанав-
ливайте на нижнее отверстие серьги (положение «В» на рисунке 2.27.4).
4.3.3.4 Нижние тяги
4.3.3.4.1 Общие сведения
На трактора с гидроподъемником могут устанавливаться цельные или телескопи-
ческие нижние тяги с шарнирами или, по заказу, с захватами.
На трактора с силовым регулятором могут устанавливаться разъемные стандарт-
ные, разъемные укороченные или телескопические нижние тяги с шарнирами.
На тракторах с силовым регулятором установлены дополнительные оси нижних тяг,
которые могут быть использованы для выполнения некоторых видов работ. При перестановке
передних концов нижних тяг с основных осей на дополнительные оси нижних тяг необходимо за-
ново отрегулировать длины раскосов и блокировки стяжек в транспортном и рабочем положении.
Установка разъемных укороченных нижних тяг с длиной 805 мм увеличивает гру-
зоподъемность ЗНУ примерно на 10% при одновременном уменьшении высоты подъема
примерно на 10%.
На передних концах разъемных нижних тяг 1 (рисунок 4.3.11) предусмотрена до-
полнительная точка «А». При креплении раскоса к дополнительной точке «А» грузо-
подъемность ЗНУ увеличивается примерно на 10%..
1 – передний конец нижней тяги; 2 – раскос; А – дополнительная точка крепления раскоса.
Рисунок 4.3.11 – Место расположения дополнительной точки
