2.23.3 Регулировки сиденья «Grammer»

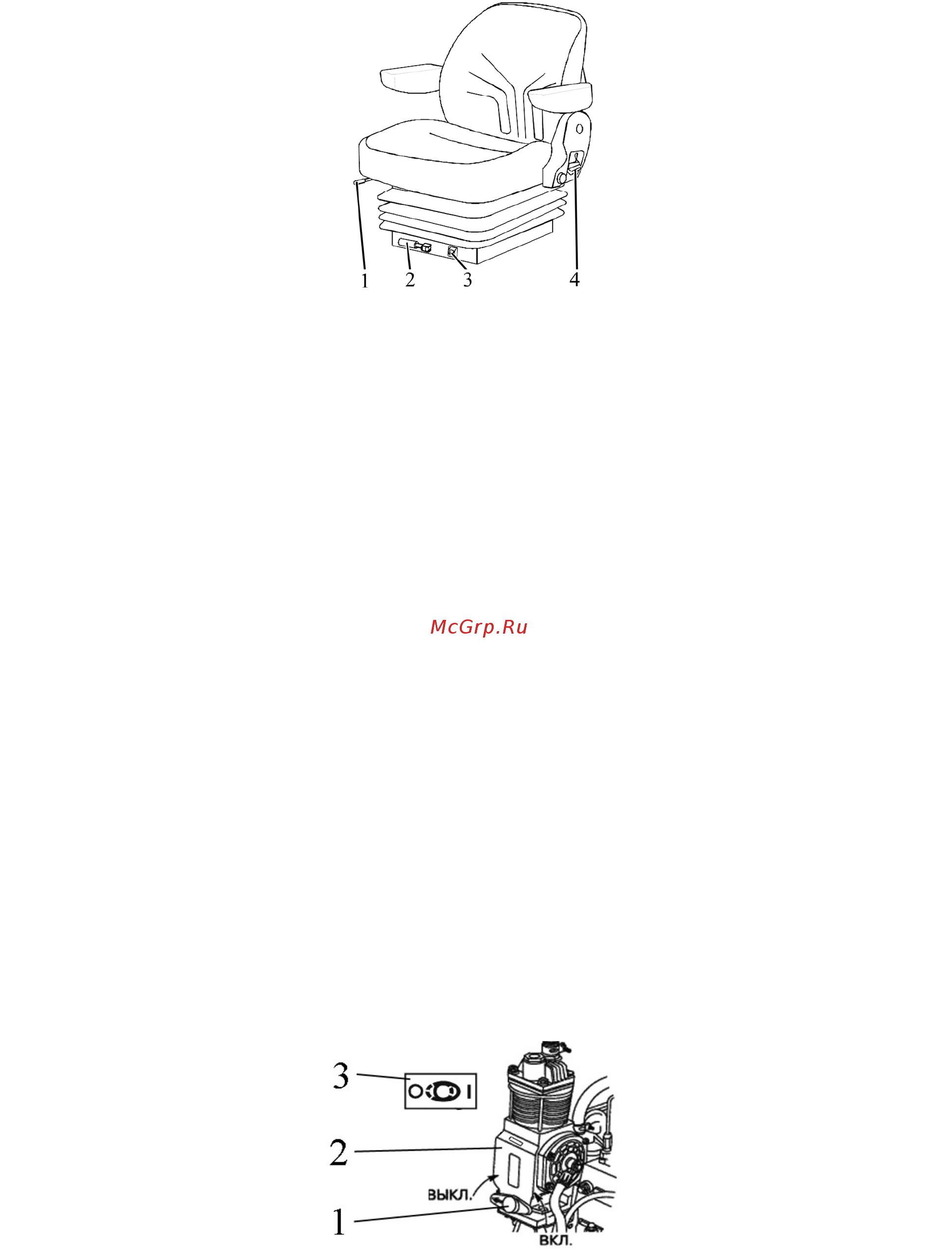

По заказу на Вашем тракторе может быть установлено сиденье «Grammer» (рисунок 2.23.2).

1 – рукоятка продольной регулировки;2 – рукоятка регулирования по массе; 3 –

индикатор регулирования сиденья по массе 4 – рычаг регулировки наклона спинки.

Рисунок 2.23.2 – Регулировки сиденья «Grammer»

Сиденье «Grammer» имеет следующие регулировки:

- регулировка по массе оператора. Осуществляется рукояткой 2 (рисунок 2.23.2) в

пределах от 50 до 130 кг с индикацией массы через 10 кг Для регулирования сиденья на

большую массу необходимо вращать рукоятку по часовой стрелке, а для регулирования

на меньшую массу – против часовой;

- продольная регулировка. Осуществляется рукояткой 1 в пределах ± 75 мм от

среднего положения. Для передвижения посадочного места «вперед-назад» необходимо

поднять рукоятку 1 вверх на себя, передвинуть посадочное место и затем отпустить руко-

ятку. Посадочное место автоматически зафиксируется в нужном положении;

- регулировка угла наклона спинки сиденья. Осуществляется рычагом 4 в преде-

лах от минус 10° до плюс 35°. Для изменения угла наклона спинки необходимо поднять

рычаг 4 вверх до упора, наклонить спинку в нужном направлении на требуемый угол, и

отпустить рычаг. Спинка зафиксируется в установленном положении;

- регулировка по высоте. Осуществляется в пределах ± 30 мм от среднего положе-

ния. Сиденье имеет три положения по высоте «нижнее», «среднее» и «верхнее». Для пе-

ревода сиденья из «нижнего» положения в «среднее» или из «среднего» в «верхнее» не-

обходимо плавно приподнять посадочное место вверх до срабатывания храпового меха-

низма (слышен характерный щелчок). Для перевода сиденья из «верхнего» положения в

«нижнее» необходимо резким движением приподнять посадочное место вверх до упора и

опустить вниз. Перевести сиденье из «среднего» положения в «нижнее» нельзя.

2.24 Управление компрессором пневмосистемы

Рукоятка включения компрессора пневмосистемы 1 (рисунок 2.24.1) имеет два положения:

- левое (стрелка на рукоятке обращена вперед по ходу трактора) – "компрессор выключен";

- правое (стрелка на рукоятке обращена назад, к кабине трактора) – "компрессор включен".

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ КОМПРЕССОР ПНЕВМОСИСТЕМЫ ТОЛЬКО ПРИ

НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ, ЛИБО НА МИНИМАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

1 – рукоятка включения компрессора пневмосистемы; 2 – компрессор пневмоси-

стемы; 3 – схема управления компрессором пневмосистемы.

Рисунок 2.24.1 – Управление компрессором пневмосистемы

Примечание – На рисунке 2.24.1 показано положение «компрессор пневмосисте-

мы выключен».
