952.5-0000010Б РЭ
64
2.25 Подсоединительные элементы электрооборудования
2.25.1 Розетка для подключения электрооборудования агрегатируемого сель-
скохозяйственного оборудования
Стандартная семиштырьковая розетка с дополнительным гнездом для включе-
ния переносной лампы (рисунок 2.25.1) предназначена для подключения потребителей
тока прицепа или прицепного сельскохозяйственного орудия. Устанавливается на зад-
ней опоре кабины. С розеткой соединяется штепсельная вилка жгута проводов прицепа
или присоединенных машин.

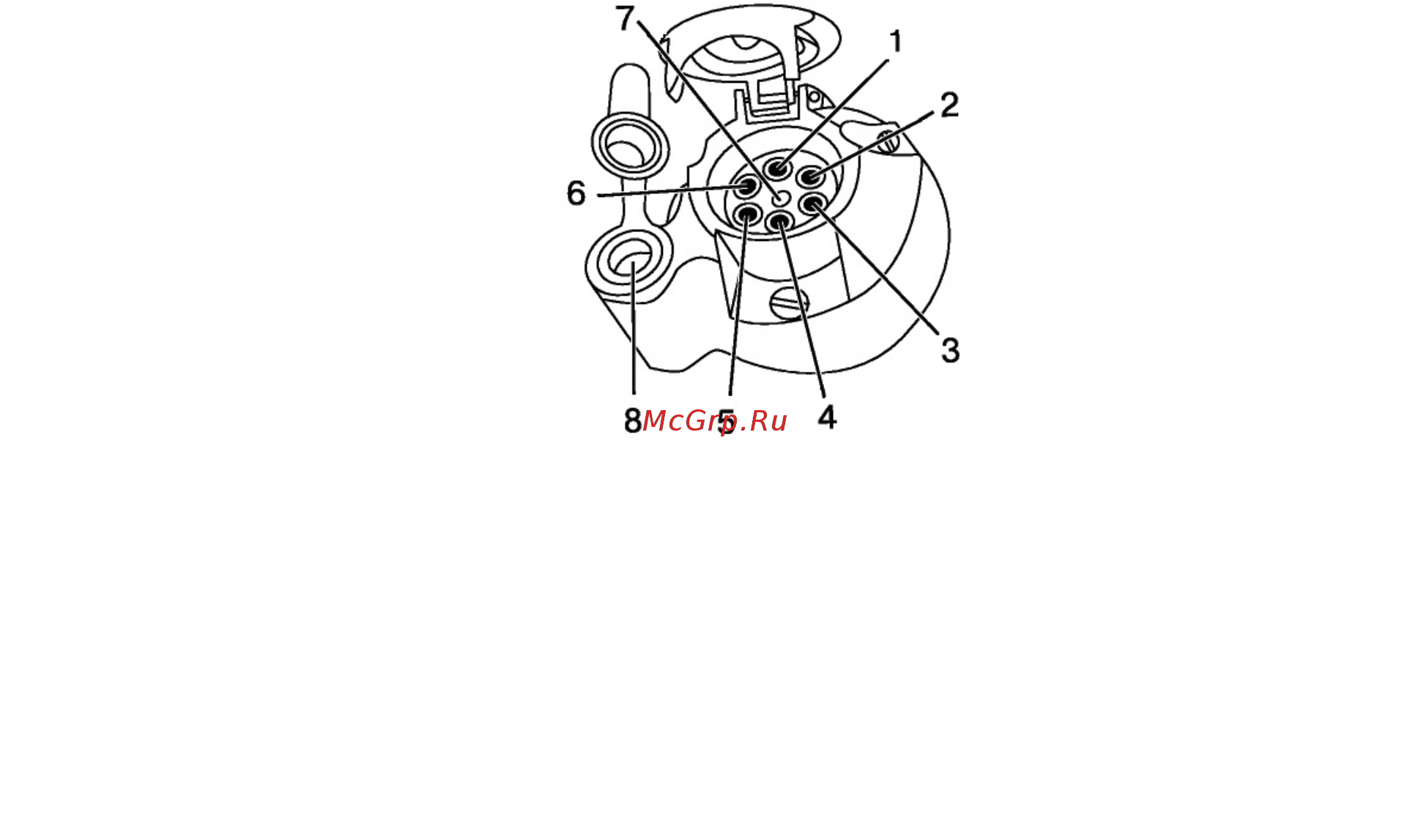

1 – указатель поворота левый; 2 – звуковой сигнал; 3 – «масса»; 4 – указатель
поворота правый; 5 – правый габаритный фонарь; 6 – стоп-сигнал; 7 – левый габа-
ритный фонарь; 8 – гнездо для подключения переносной лампы или других электри-
ческих элементов с током потребления до 8А.
Рисунок 2.25.1 – назначение клемм семиштырьковой розетки с дополнитель-
ным гнездом для включения переносной лампы
2.25.2 Подключение дополнительного электрооборудования агрегатируемых машин
Для контроля за выполнением рабочего процесса агрегатируемых машин до-
пускается устанавливать в кабине трактора контрольно-управляющую аппаратуру
(пульты управления), которая является принадлежностью агрегатируемои машины.
Агрегатируемые машины оснащены различными электрическими и электрон-
ными узлами, действие которых может повлиять на показания приборов трактора.
Поэтому, применяемые электроприборы, которые входят в оборудование сельскохо-
зяйственных агрегатов, должны иметь сертификат о прохождении электромагнитной
совместимости, согласно международным требованиям.
Производите подключение электрооборудования агрегатируемых машин к
следующим элементам электрооборудования трактора:
1. Розетке семиконтактной (тип 12N, 9200, рисунок 2.25.1) – допустимый по-
требляемый ток не более 10А, электроцепь защищена предохранителем в электро-
оборудовании трактора:
- «+» к клемме №5 розетки;
- «–» к клемме №3 розетки (возможно подключение электропотребителя агре-
гатирумой машины при включенных габаритных огнях этой же агрегатирумой машины).
2. Розетке двухполюсной (ИСО 4165:2001), расположенной на корпусе семи-
контактной розетки (рисунок 2.25.1):
- (клемма №8) – допустимый потребляемый ток не более 8А, электроцепь за-
щищена предохранителем в электрооборудовании трактора;
3. Генератору трактора.
- «+» к клемме «В+» генератора
- «–» к корпусу двигателя.
4. Розетке электрической и розетке подключения прикуривателя, установлен-
ной на панели системы управления двигателем.
ВНИМАНИЕ: ПРИ ПОДКЛЮЧЕНИИ ЭЛЕКТРООБОРУДОВАНИЯ АГРЕГАТИ-
РУЕМЫХ МАШИН К ТРАКТОРУ ОБРАТИТЕТЕСЬ ЗА КОНСУЛЬТАЦИЕЙ К ВАШЕМУ
ДИЛЕРУ, ТАК КАК НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ
АГРЕГАТИРУЕМЫХ МАШИН К ТРАКТОРУ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ИЗ
СТРОЯ ЭЛЕКТРООБОРУДОВАНИЯ ТРАКТОРА!
