2.26 Управление ходоуменьшителем
По заказу Ваш трактор может быть оборудован ходоуменьшителем.
Ходоуменьшитель предназначен для установки на тракторы, работающие с
машинами, требующими пониженных скоростей движения.
На тракторах «БЕЛАРУС-952.5», оборудованных повышающим редуктором в
трансмиссии, может быть установлен механический ходоуменьшитель МХУ-05 или
гидроходоуменьшитель ГХУ-05.
На тракторах «БЕЛАРУС-952.5», оборудованных реверс-редуктором в транс-
миссии, может быть установлен механический ходоуменьшитель МХУ-5.
Механический ходоуменьшитель МХУ-05 управляется тягой переключения
диапазонов ХУ 2 (рисунок 2.26.1) и рычагом переключения передач ХУ 1 (на рисунке
2.27.1 тяга переключения диапазонов ХУ 5, рычаг переключения передач ХУ 6). На
тракторах, оборудованных повышающим редуктором, установка МХУ-05 позволяет
дополнительно получить шестнадцать скоростей переднего хода и шестнадцать ско-
ростей заднего хода. На тракторах, оборудованных реверс-редуктором, установка
МХУ-05 позволяет дополнительно получить восемь скоростей переднего хода и во-
семь скоростей заднего хода.
Гидроходоуменьшитель ГХУ-05 управляется тягой переключения диапазонов
ХУ 2 (рисунок 2.26.1), рычагом переключения передач
ХУ 1 и рукояткой дросселя ХУ
3. На тракторах, оборудованных повышающим редуктором, установка ГХУ-05 позво-
ляет дополнительно получить шестнадцать скоростей переднего хода и шестна-
дцать скоростей заднего хода. Вращением рукоятки 3 дросселя ГХУ-05 достигается
бесступенчатое изменение скорости во время движения трактора при включенном
первом диапазоне гидроходоуменьшителя.

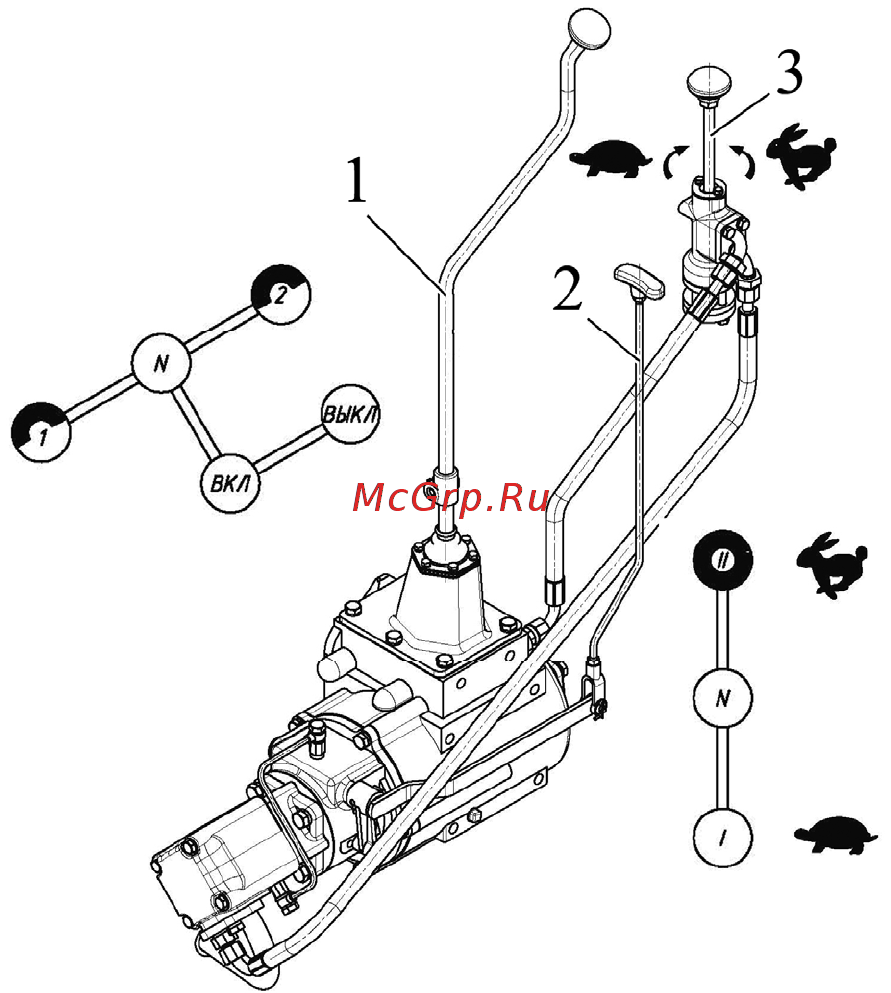

1 – рычаг переключения передач ходоуменьшителя; 2 – тяга переключения
диапазонов ходоуменьшителя; 3 – рукоятка дросселя ходоуменьшителя.
Рисунок 2.26.1 – Схема управления ГХУ-05 и МХУ-05
МХУ-05 и ГХУ-05 возможно приобрести отдельно от трактора и с помощью Ва-
шего дилера установить на трактор. Установленный на тракторе механический ходо-
уменьшитель МХУ-05 может быть переоборудован в гидроходоуменьшитель ГХУ-05.
Если на Вашем тракторе установлен механический ходоуменьшитель либо гидро-
ходоуменьшитель, то к трактору прилагается руководство по эксплуатации ходоумень-
шителя 102-1742000 РЭ, в котором приведены сведения о правилах эксплуатации, тех-
нического обслуживания, устройстве и устранению неисправностей МХУ-05 или ГХУ-05.
Если вы заказываете МХУ-05 или ГХУ-05 отдельно от трактора, с ходоумень-
шителем поставляется руководство по эксплуатации 102-1742000 РЭ.
