952.5-0000010Б РЭ
66
2.27 Органы управления трактора, оборудованного системой управления
ЗНУ с силовым регулятором, механическим управлением БД заднего моста и
задним ВОМ
2.27.1 Общие сведения
На Вашем тракторе взамен системы управления ЗНУ с гидроподъемником по
заказу может быть установлена система управления ЗНУ с силовым регулятором.
При установке силового регулятора трактор «БЕЛАРУС-952.5» оборудуется механи-
ческим управлением БД заднего моста, механическим управлением задним ВОМ,
рычагом фиксации механизма ЗНУ в транспортном положении. Трактор, оборудо-
ванный силовым регулятором, может быть укомплектован гидрокрюком (ТСУ-2).
Элементы управления перечисленными узлами и системами трактора представлены
на рисунке 2.27.1.

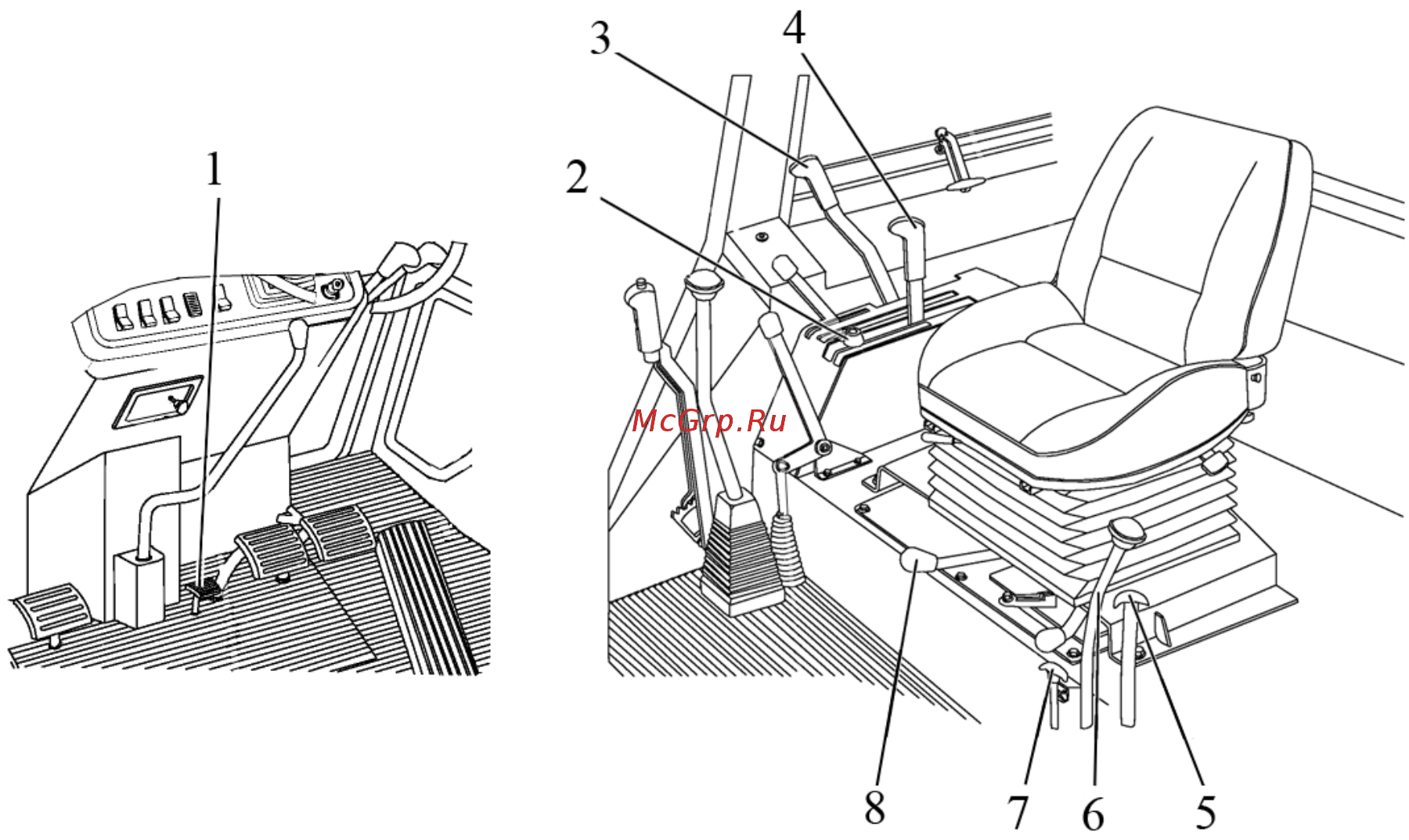

1 – педаль управления блокировкой дифференциала; 2 – ограничитель хода
рукоятки управления силовым регулятором; 3 – рычаг включения заднего ВОМ; 4 –
рукоятка управления силовым регулятором; 5 – тяга переключения диапазонов хо-
доуменьшителя; 6 – рычаг переключения передач ходоуменьшителя; 7 – рукоятка
управления захватами гидрокрюка или опускающейся тяги; 8 – рычаг фиксации ме-
ханизма ЗНУ в транспортном положении.
Рисунок 2.27.1 – Управление ЗНУ силовым регулятором, механическое управ-
ление БД заднего моста, и задним ВОМ, управление ходоуменьшителем.
Трактор, оборудованный силовым регулятором, может быть укомплектован
регулируемым ограничителем подъема орудия.
2.27.2 Механическое управление БД заднего моста
При нажатии до упора на педаль 1 (рисунок 2.27.1) блокировка дифференциа-
ла заднего моста включается, при снятии ноги с педали – БД заднего моста отклю-
чается. БД заднего моста используется для кратковременного блокирования задних
колес при преодолении препятствий.
ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА С ВКЛЮЧЕННОЙ БЛОКИРОВКОЙ ДИФ-
ФЕРЕНЦИАЛА ЗАДНЕГО МОСТА ПРИ СКОРОСТИ ДВИЖЕНИЯ СВЫШЕ 13 КМ/Ч.
ЗАПРЕЩАЕТСЯ РАБОТА ТРАКТОРА НА ТРАНСПОРТЕ НА ДОРОГАХ С
ТВЕРДЫМ ПОКРЫТИЕМ С ПОСТОЯННО ВКЛЮЧЕННОЙ БЛОКИРОВКОЙ ДИФФЕ-
РЕНЦИАЛА ЗАДНЕГО МОСТА.
