4.3.3.2 Раскос

На тракторе могут быть установлены два типа раскосов: винтовой и шестеренчатый.

По заказу может быть установлена одна из трех комплектаций пары раскосов:

- два шестеренчатых раскоса;

- один шестеренчатый раскос (с правой стороны по ходу трактора) и один винто-

вой раскос;

- два винтовых раскоса.

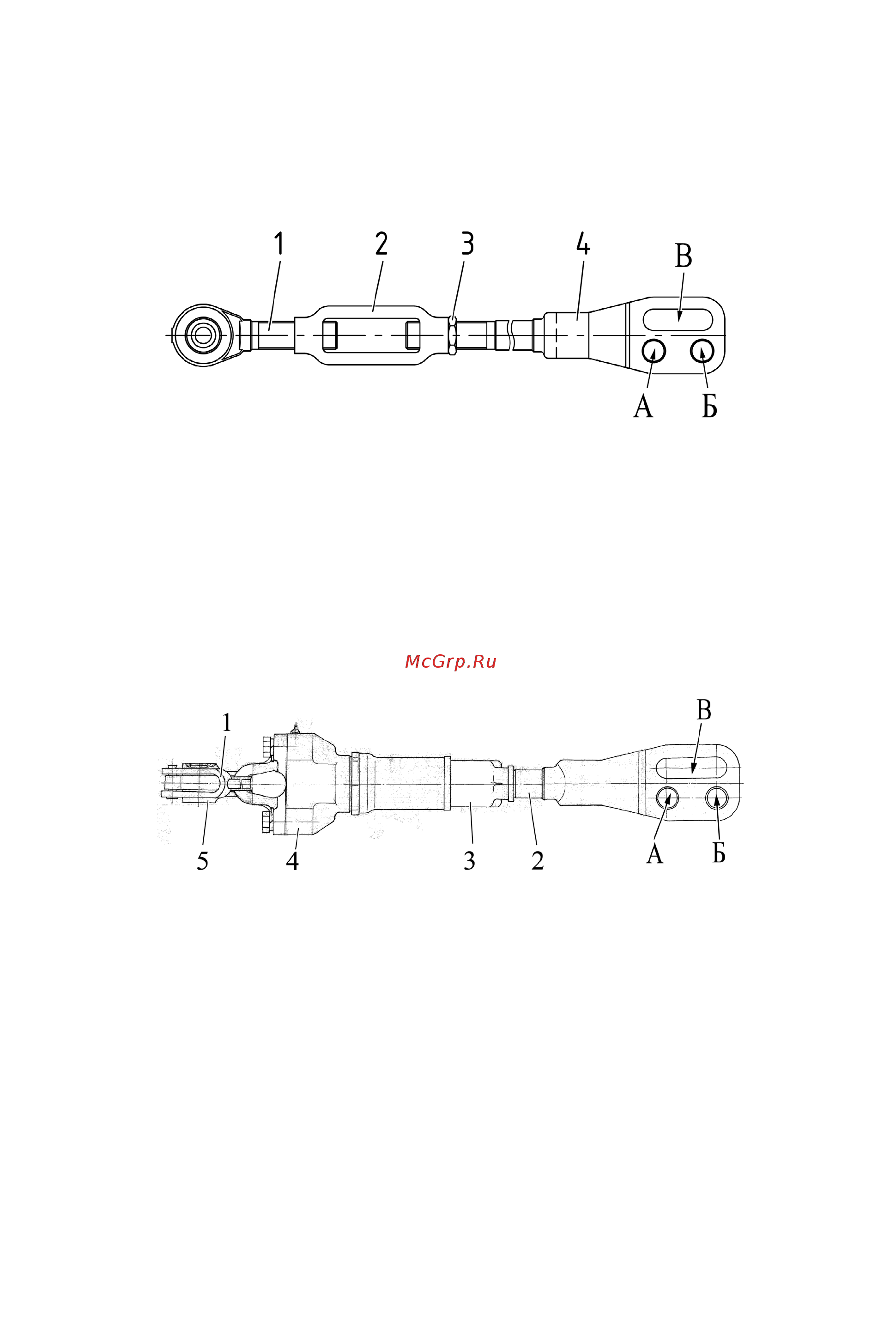

Винтовой раскос представлен на рисунке 4.3.8.

1 – винт с шарниром; 2 – стяжка; 3 – контргайка; 4 – вилка.

Рисунок 4.3.8 – Винтовой раскос

Регулировку длины винтового раскоса производить в следующей последовательности:

- отвернуть контргайку 3;

- вращая стяжку 2 по часовой или против часовой стрелки изменить длину раскоса;

- отрегулировав длину раскоса, законтрить винтовое соединение контргайкой 3.

Шестеренчатый раскос представлен на рисунке 4.3.9.

Регулировка длины раскоса производится с помощью вращения рукоятки 5 по ча-

совой или против часовой стрелки.

1 – рукоятка; 2 – вилка; 3 – труба; 4 – корпус; 5 – серьга.

Рисунок 4.3.9 – Шестеренчатый раскос

На тракторах с гидроподъемником длина раскосов (как винтового, так и и шесте-

ренчатого) регулируется в пределах от 540 до 625 мм. В состоянии отгрузки с завода

раскосы отрегулированы на длину 585 мм.

На тракторах с силовым регулятором длина раскосов (как винтового, так и и шес-

теренчатого) регулируется в пределах от 395 до 510 мм. В состоянии

отгрузки с завода

раскосы отрегулированы на длину 475 мм.

Для ускорения изменения длины раскосов на их вилке предусмотрены два отвер-

стия (А и Б на рисунках 4.3.8 и 4.3.9) под установку пальца. Для копирования рельефа

обрабатываемого участка поля при работе с широкозахватными машинами и во избежа-

ние повреждения раскосов соедините раскосы с нижними

тягами через пазы (В на ри-

сунках 4.3.8 и 4.3.9). Пазы вилки раскоса при этом должны быть позади отверстия по хо-

ду трактора избежание повреждения раскоса.

При работе с сельхозорудиями отрегулируйте длину правого раскоса на глубину

обработки.
