Беларус 952.5 [119/188] 0000010б рэ

952.5-0000010Б РЭ

119

4.4.14 Переустановка положений маятника и гидрокрюка в совмещенном устройстве

При работе с совмещенным устройством ТСУ-2М-02 один из сцепных элементов

(гидрокрюк или маятник) установлен в рабочее положение, а другой – в дополнительное

положение, которое не используется при работе трактора. При работе с ТСУ, с установ-

ленным в рабочее положение гидрокрюке 9 (рисунок 4.4.12), маятник

11 крепится с од-

ной стороны пальцем 6, к кронштейну 8 и фиксируется шплинтом 7, с другой стороны

маятник 11 привязывается к пластине 5 проволокой 4. Второй палец 6, фиксируется в

свободном отверстии кронштейна 8. Болт 10, предназначенный для фиксирования гид-

рокрюка 9 в дополнительном положении, вворачивается в свободное резьбовое отвер-

стие кронштейна 8. Серьга 1, с установленным в нее пальцем 2, крепится к

маятнику 11

с помощью шкворня 3. При работе с ТСУ, с установленным в рабочее положение маят-

ником, гидрокрюк фиксируется к кронштейну 8 с помощью болта 10, рог гидрокрюка ле-

жит на пластине 5. Пальцы 6 установленные в кронштейн 8 ограничивают поперечное

перемещение маятника. Пальцы фиксируются шплинтами 7.

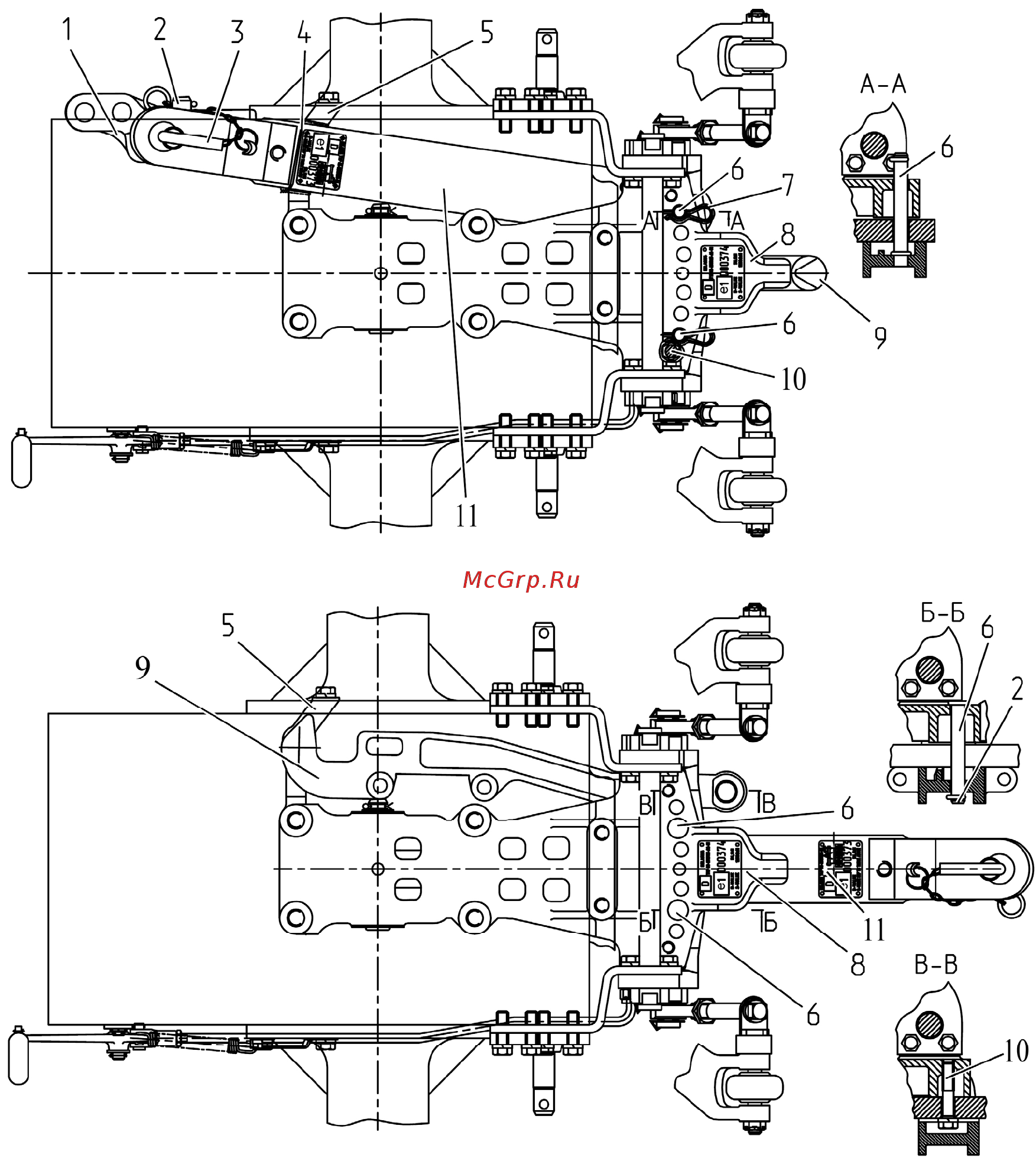

а) Установка гидрокрюка в рабочее положение, маятника – в дополнительное положение

б) Установка маятника в рабочее положение, гидрокрюка – в дополнительное положение

1 – серьга; 2 – палец; 3 – шкворень; 4 – проволока; 5 – пластина; 6 – палец; 7 –

шплинт; 8 – кронштейн; 9 – гидрокрюк; 10 – болт; 11 – маятник.

Рисунок 4.4.12 – Схема установки маятника и гидрокрюка в рабочее и дополни-

тельное положения в совмещенном устройстве ТСУ-1М-02
