5.4.2.11 Операция 26. Проверка уровня масла в промежуточной опоре кардан-
ного привода ПВМ
Для проверки уровня масла в промежуточной опоре 2 (рисунок 5.4.15) необхо-
димо выполнить следующее:
- установите трактор на ровную площадку, заглушите двигатель и затормозите
трактор стояночным тормозом;
- отверните пробку 1 контрольно-заливного отверстия промежуточной опоры 2;
- проверьте, чтобы уровень масла совпадал с нижней кромкой контрольно-
заливного отверстия.
- если необходимо, долейте масло в промежуточную опору 2;
- установите на место пробку контрольно-заливного отверстия.

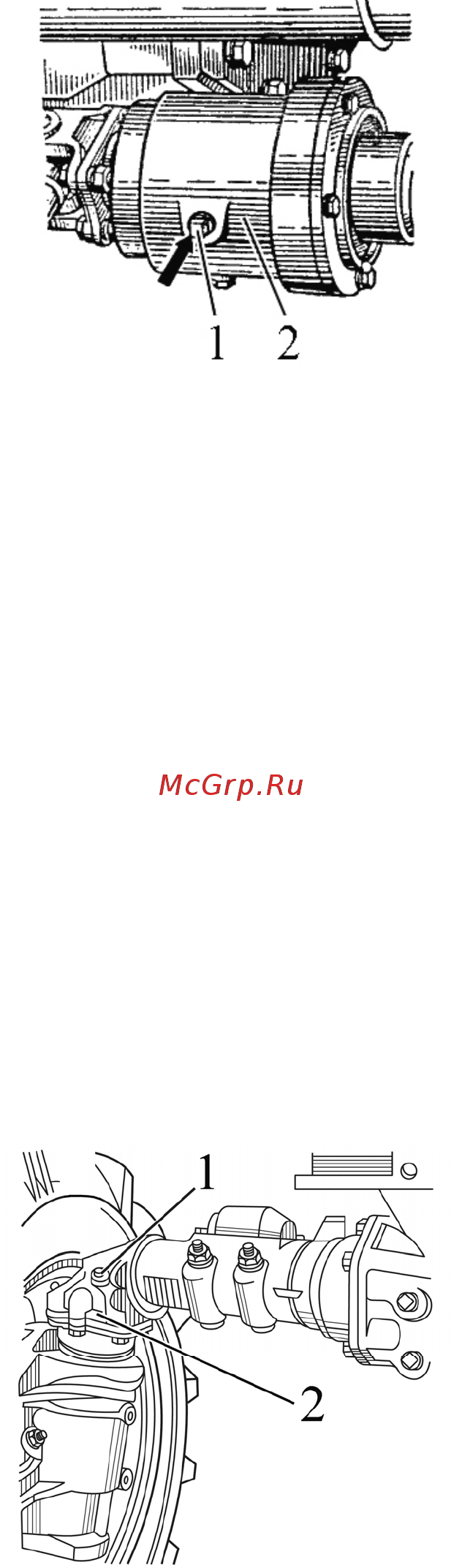

1 – пробка контрольно-заливного отверстия; 2 – промежуточная опора кардан-
ного привода ПВМ;
Рисунок 5.4.15 – Проверка уровня масла в промежуточной опоре карданного привода ПВМ
5.4.2.12 Операция 27. Проверка уровня масла в верхних конических парах
ПВМ с коническими колесными редукторами
Примечание – Операция выполняется при установке на тракторе по заказу
ПВМ с коническими колесными редукторами (72-2300020-А-04).
Для проверки уровня масла в обоих корпусах верхних конических пар 2 (рису-
нок 5.4.16) необходимо выполнить следующее:
- установите трактор на ровную площадку, заглушите двигатель и затормозите
трактор стояночным тормозом;
- отверните пробки контрольно-заливных отверстий 1 корпусов верхних кони-
ческих пар 2;
- проверьте, чтобы уровень масла совпадал с нижней кромкой контрольно-
заливного отверстия 1.
- если необходимо, долейте масло в корпуса верхних конических пар 2;
- установите на место пробки контрольно-заливных отверстий.
1 – контрольно-заливное отверстие; 2 – корпус верхней конической пары.
Рисунок 5.4.16 – Проверка уровня масла в верхних конических парах ПВМ с
коническими колесными редукторами
