952.5-0000010Б РЭ
124
Таблица.4.11 – Характеристика гидропривода трактора БЕЛАРУС-952.5»
Наименование параметра Значение (характеристика) параметра
Боковые Задние
1 Парные гидровыводы
Две пары Одна пара
)
2 Маслопровод безнапорного слива в бак
(свободный слив)
- Один по заказу
3 Расход масла через гидровыводы, л/мин до 46
1)
4 Условный минимальный диаметр мас-
лопровода, мм:
-нагнетательного
-сливного
-свободного слива
16,0
25,0
12,0
5 Давление рабочее в гидросистеме, МПа 16,0
6 Давление срабатывания предохрани-
тельного клапана, МПа 20
-2
7 Допустимый отбор рабочей жидкости из
бака, л, не более 8,0
8 Допустимый гидростатический отбор
мощности (ГСОМ) кВт, не более 12,0
9 Присоединительная резьба быстросое-
диняемых муфт, мм:
- нагнетательного и сливного маслопроводов
- свободного слива маслопровода
М20×1,5
М20×1,5
________________________________________________________________________________________________________________________________
1)
При номинальных оборотах двигателя
ВНИМАНИЕ: УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ ЭЛЕМЕНТОВ И ИЗМЕНЕНИЕ
ТРАССЫ ТРУБОПРОВОДОВ ГИДРОНАВЕСНОЙ СИСТЕМЫ ДОПУСКАЕТСЯ ТОЛЬКО
ПО СОГЛАСОВАНИЮ С ЗАВОДОМ ИЛИ ДИЛЕРОМ!
Примечание – Расположение гидровыводов ГНС и схема их подключения к внеш-
ним потребителям представлена в разделе 2 «Органы управления и приборы».

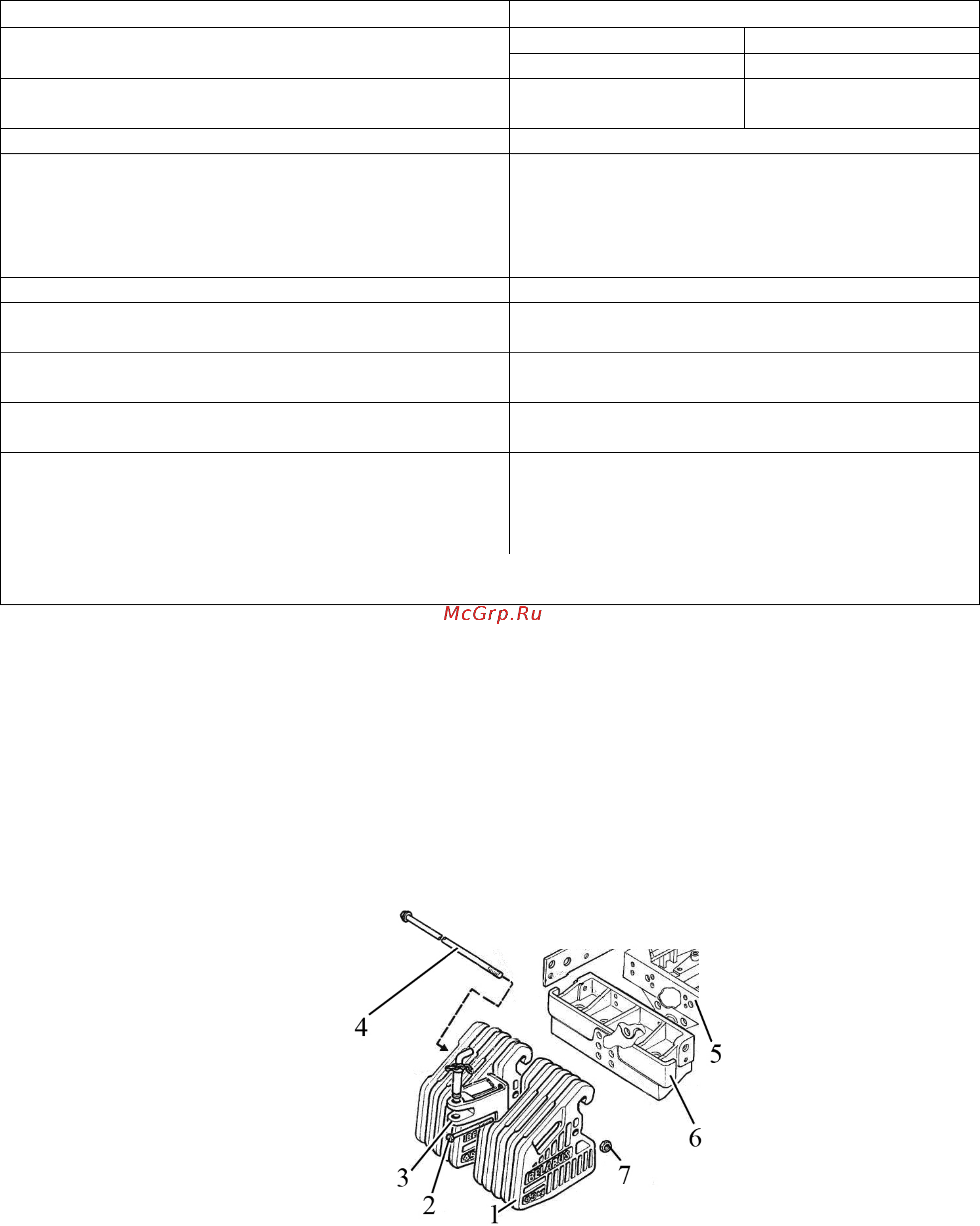

4.6 Установка передних грузов
При работе с тяжелыми навесными машинами и орудиями, для сохранения нормальной
управляемости трактором в условиях значительной разгрузки передней оси устанавливайте
дополнительные грузы 1 (рисунок 4.6.1). Грузы 1 устанавливаются на специальном кронштей-
не 6, который крепится к переднему брусу 5 трактора и стягивается струной 4 и гайкой 7.
1 – дополнительные грузы; 2 – болт крепления дополнительных грузов и буксирного
устройства; 3 – буксирное устройство; 4 – струна; 5 – передний брус; 6 – кронштейн; 7 – гайка.
Рисунок 4.6.1 – Установка передних грузов
Возможна установка двух типов дополнительных грузов:
- грузы 450 кг (10 штук по 45 кг каждый);
- грузы 360 кг (8штук по 45 кг каждый).
В основной комплектации предусмотрена установка грузов 450 кг.
